レビューメディア「ジグソー」

スイッチングACアダプター 24V1A STD-24010U

スイッチングACアダプター 24V1A STD-24010U

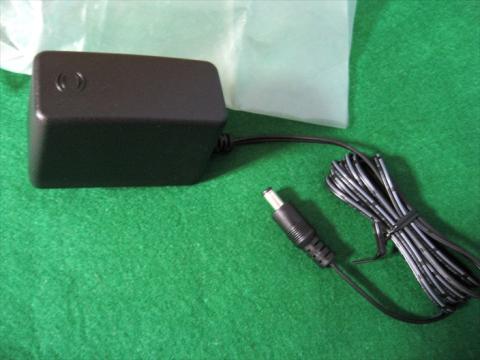

秋月電子通商で購入したACアダプターです 出力は24V1Aとなります。

      DCケーブル長は1.6Mです











   秋月電子販売の24V ACアダプターでは一番リップル分が100mVと少なかったので購入し     ました  実測はしていません。







安定化出力の24VスイッチングACアダプター
日本メーカー(日本ケミコン、ニチコン、ルビコン)の電解コンデンサー(105℃耐久5000時間以上の高信頼品)を採用
主な仕様
■入力電圧:100~240Vac
■入力周波数:47~63Hz
■出力電圧:DC24V±5%
■出力電流:1.0Amax.
■プラグ寸法:2.1Φx5.5x9.5mm、フォークタイプ

■寸法:72(L)x34(W)x69(H)mm
■保護回路:過電圧、短絡、過電流
■重量:165g











          秋月電子掲載データ

          http://akizukidenshi.com/catalog/g/gM-06240/



主な仕様

■型番:STD-24010U

■入力電圧:100~240Vac

■入力周波数:47~63Hz

■突入電流:30A max./100Vac;60A max./230Vac

■入力電流:0.58A max.

■出力電圧:+24V ±5%

■出力電流:1.0A max.

■レギュレーション:22.8V min.~24.0V typ.~25.2V max.

■リップル:100mV max.

■出力電力:24W max.

■効率:82.22% min.

■プラグ寸法:2.1Φx5.5x9.5 mm

■寸法:72(L)x34(W)x69(H) mm

■保護回路:過電圧、短絡、過電流■重量:165g











  • 購入金額

    1,000円

  • 購入日

    2019年08月頃

  • 購入場所

    秋月電子通商

13人がこのレビューをCOOLしました!

コメント (2)

  • aPieceOfSomethingさん

    08/26

    お久しぶりです。

    また何か電子工作を始めているんですね。
    何が出来上がるのか楽しみにしています。
  • タコシーさん

    08/26

    aPieceOfSomethingさん
    こんにちは...
    時間つぶしにアダプター?を作りました
    殆ど終わりまして、現在文章記述と各所見直しています

    自分で作った、チョンボが判らず、いやあ苦労しました
    自分の作った間違いは訂正が難しいです
    暫くしたら公開しますので期待しないでお待ちください...(~_~;)
