DENON HA-500 MCヘッドアンプ  1978-9発売～1985

DENONのMCヘッドアンプです　MCカートリッジの出力（普通は0.3mV位）をMM型カートリッジと同一の約3mVに増幅します。　MC入力端子がないアンプでMCカートリッジを使いたいときのアダプターです　HA-500の出力先はアンプのMM入力端子と言うことになります。　(例外としてMCカートリッジの中にはMM出力と同じレベルのものもあります SATINなど）。　

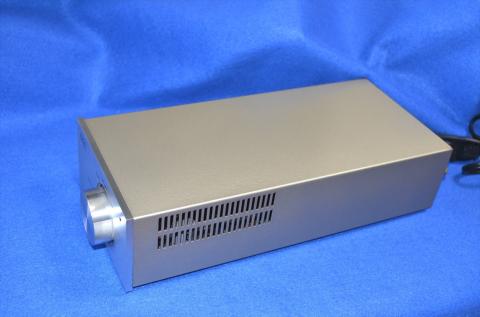

                  寸法　W12.6×H7.1×D30.5cm    重量2.2Kg 　　　

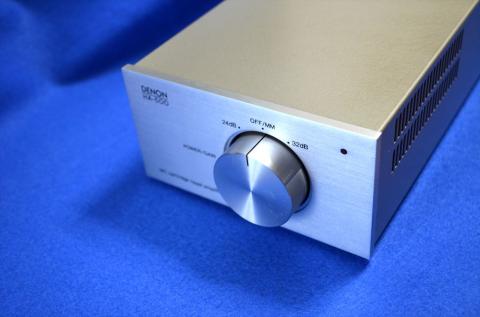

ファンクションツマミを左 24db(電圧比15.9倍） , 中央 (電源off 信号スルー) , 右32db（電圧比39.8倍）に切り替えて、増幅度を切り替えます。　MCカートリッジDL-103は音量的に左側24dbポジションがマッチしているようです。更に出力の小さいカートリッジは右側32db側に切り替えます。　

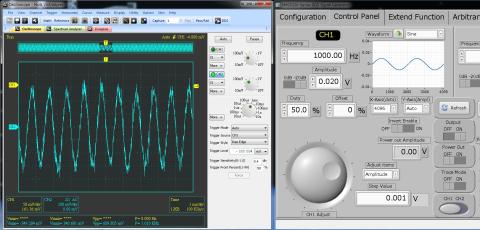

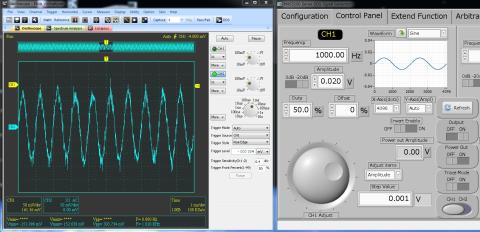

　　　　　　HA-500入力端子に発振器をつなぎ、出力にオシロをつないで増幅度を観た

　　　　　　入力信号  1KHz, 0.02V(20mV)  　微弱信号だとノイズに邪魔されます。　　　

                  24dbポジション　出力303mV （19倍にはならず15.2倍）　

                  同上条件

　　　　　　32dbポジション　689mV   (39.8倍にはならないで35倍）

回路がサチッているのか、誤差なのか、測定方法が悪いのかアンプはしているが若干低いです　　

この接続状態でHA-500の周波数特性も21000Hz迄は観ましたが良好でした　それ以上はPASS

入出力側のインピーダンスも関係するし、波形測定の誤差がでますが大凡の値にはなっています。

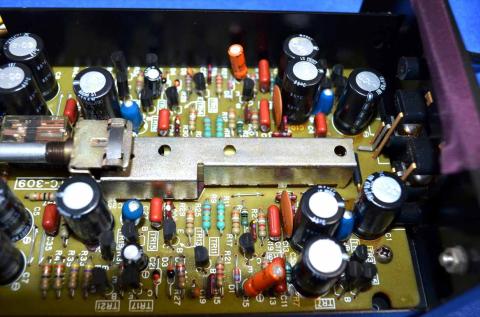

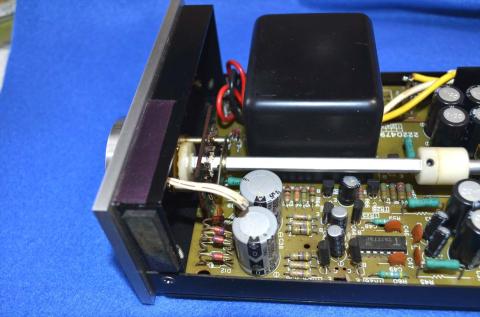

左側は電源トランス、電源部、中央は±15Vデカップリングコンデンサー、ミューティングリレー、右側は入力信号系　左右独立回路

　　　　　　電源部　ICは±15V定電圧系のIC TA-7179P　　　　 　　　

中央のリレーはミューティング解除(NC) , 前面のツマミをセンターから左右に切り替えたとき電源が入り、赤いLEDが即点灯し、音は7秒位後リレーが入り音が出ます。　　　　　　　　

　　　　　　信号カップリングコンデンサーはタンタルです(青いコンデンサー）4個　　

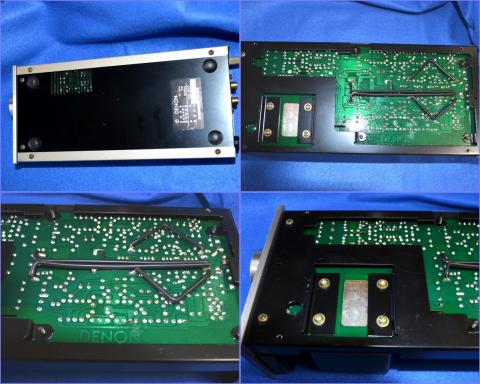

　　　　　　ジャンパー線はアースです　　

信号経路→ カートリッジ→FRT-3→HA-500→TA-E86　各MC,MM,スルー切り替え出来ます　　

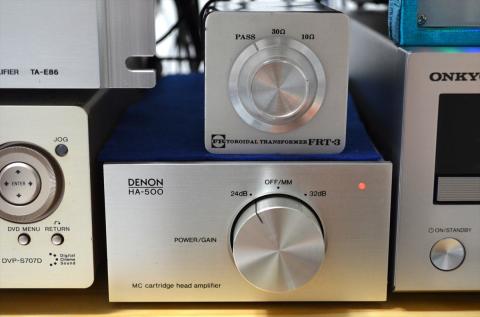

上段左から　SONY TA-E86 ----FidelityResearch FRT-3 ----自作LED AUDIO METER

下段左から　SONY DVP-S707D-----DENON HA-500----ONKYO CR-555

HA-500のツマミを右、左に切り替えると電源が入り右上のLEDが赤く点灯します　中央は電源切れてスルーポジションです

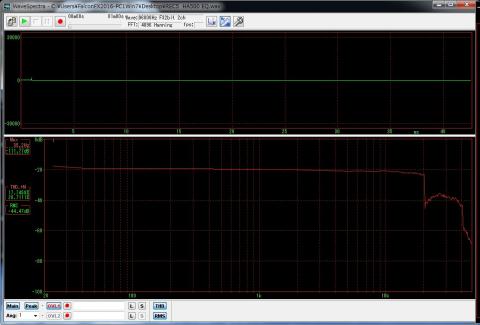

カートリッジDENON DL-301Ⅱ 時の, HA-500音質 と 周波数特性　

HA-500使用時はベースラインの再生音がハッキリ、力強くなります　低音の底力みたいなものが

強調されます（DL-103, DL-301Ⅱ時）電源が影響するみたいですね　TA-E86は低音がやや出ないかな　低音の輪郭が弱いですね　HA-500と比べて判りました　高音はTA-E86とあまり変わりません。　音質は静特性だけでは判らない事もありますね。 　

　　　　　　HA-500 24db MCポジション

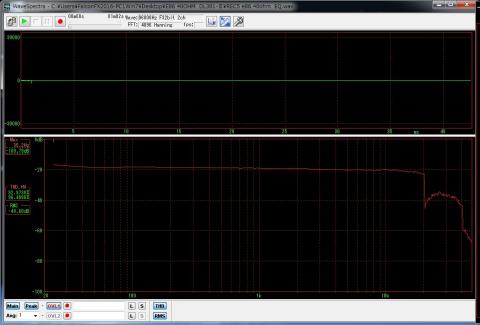

                  TA-E86  MC入力40Ω　　　　　　　

　　　　FRT3  入力インピーダンス30Ω　　このトランスは20KHZ付近の高音が落ちますね　　　　

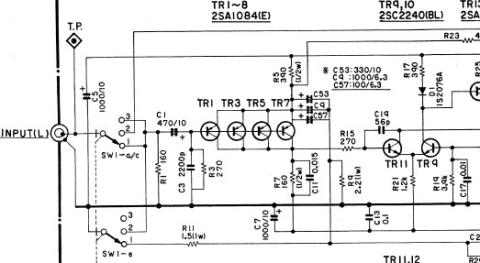

　　 　　　　初段は2SA1084 LOW-NOISE TR  パラレル構成　

仕様等

価格 \32,000
■MC型カートリッジ用ヘッドアンプ
■入力インピーダンス　100Ω
■利得　0dB(PASS)、24dB、32dB切替
■出力レベル　2.5V
■周波数帯域　10-600,000Hz+0dB -1dB(24dB) 10-600,000Hz+0dB -3dB(32dB)
■全高調波歪率　0.008%(0.3V出力　20-20,000Hz）
■混変調歪率　0.008%(0.3V出力）　
■入力換算雑音　-157dB(RMS,RIAA+IHF-A,入力ショート）
■チャンネルセパレーション　70dB
■消費電力　10W
■電源　AC100V 50/60Hz
■重量　2.2kg
■寸法　W12.6×H7.1×D30.5cm
■発売 　1978年9月
■販売終了　1985年
備考　価格は1978年頃のもの
バイパス可能

HA-1000の技術を踏襲したモデル。
PNPタイプの低雑音トランジスタ採用。　　

2018-3-14  初段回路図追加 ・追記
