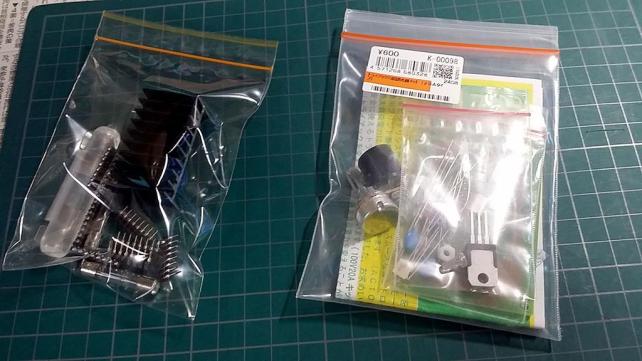

電流の調整をして、ニクロム線の温度を調節するのに必要なのが秋月電子から出ている

『トライアック調光器キット２０A』になります。

トライアックは熱を持つので、ヒートシンクも忘れずに購入しましょう。

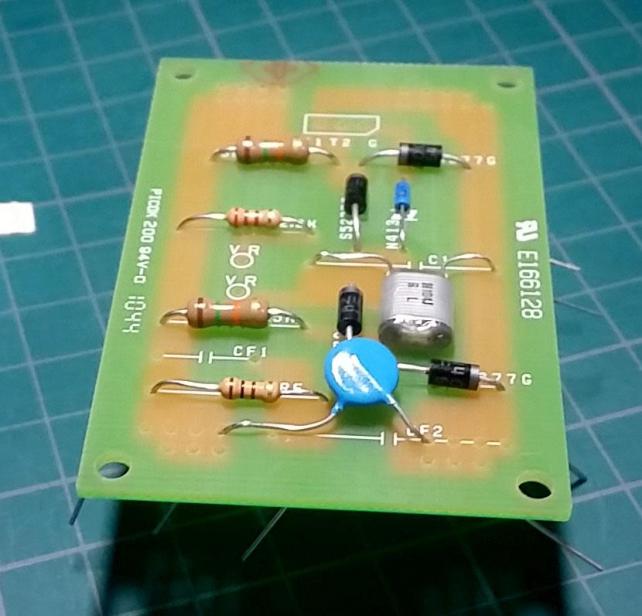

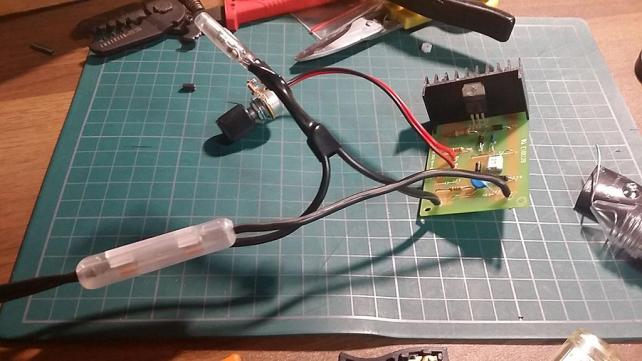

この説明書が、電子工作に慣れていない私のような物には難解ですが、取り敢えず下記画像のように半田付けすれば大丈夫です。

一番上の部分にトライアックを取り付けて完成になります。

左側の列の茶色いのが抵抗になります。

抵抗の向きはどっちでも大丈夫ですが、帯の色が抵抗値になるので説明書通りに取付てください。

右側の黒いのは、グレーの帯が取付方向になるので画像通りに取り付けてください。

コンセントからのコードは、上側でも下側でもどっちでも大丈夫です。

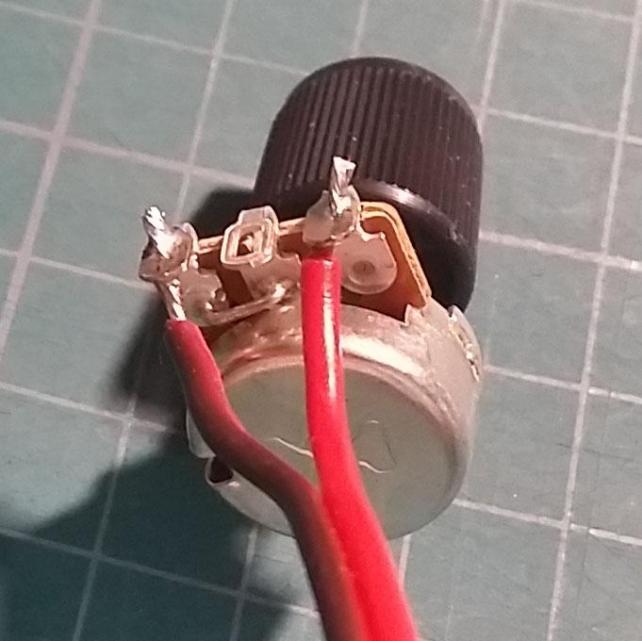

VRという部分にコントローラーを繋ぎます。

コントローラーは、両端にコードを繋いで、真ん中の穴と左側の穴を抵抗の足を切った切れ端やコードで繋ぎます。

ヒートシンクの足は、ペンチで引っこ抜けるので、取ってしまうか、基盤の穴を広げて足を挿しこむようにするかはお好みで・・

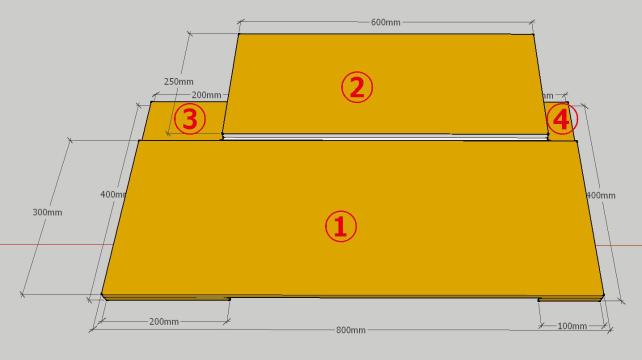

木材は自分が曲げたいアクリルの最大サイズに＋６０ｍｍ位の幅で切った物１枚（蝶番を取り付ける為）

ベース用の木材は上記の木材＋１５０ｍｍ以上の物を１枚

足になる木材を２枚で構成します。

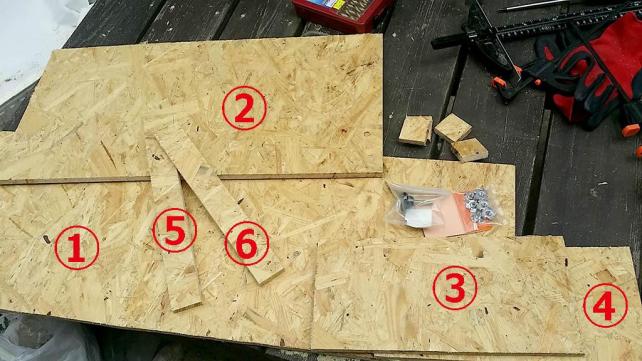

※切り出した木材⑤と⑥は、アクリルを固定する器具になるので、好みのサイズでカットして下さい。

※正面

※裏側

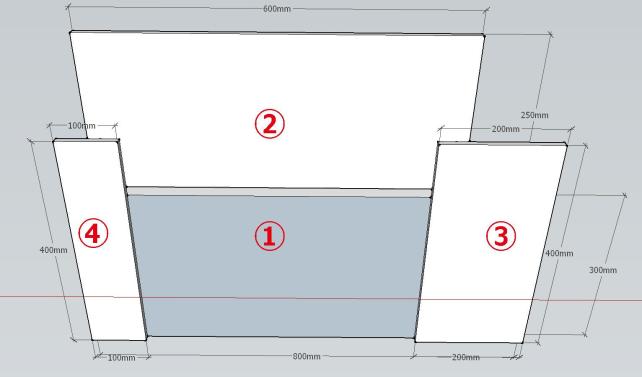

①と②の間にアルミチャンネルを（コの字型のアルミ）取り付けます。

その時に、耐熱テープ をアルミチャンネルに貼っておくと、木材が燃えにくくなります。

③と④の間を開けているのも、アルミチャンネルが当たった部分が燃えるのを防ぐ為に１枚の板ではなく、分割しました。

旧型はこの部分が黒焦げです。

また、温度が上がるとアルミチャンネルが膨張するので、固定は伸びる分の遊びを作ってあげたほうが良いです。

画像のアルミチャンネルの右端に固定用の穴が開いてますが、このあと１ｃｍ切れ込みをいれました。

固定する時のネジは低頭のネジにしておかないと、ニクロム線がネジに当たって激しくスパークしてビックリします。

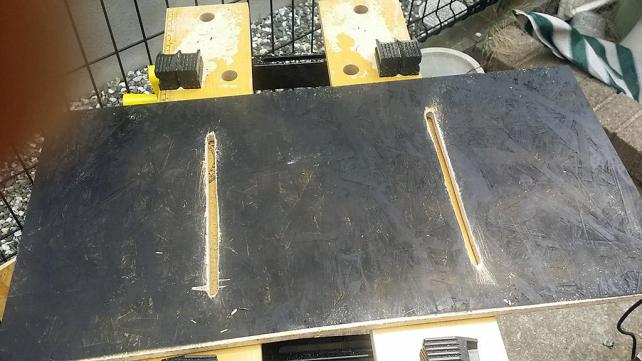

①と②の木材に、固定具を滑らせる溝を掘ります。

電源隠し等の大物を曲げるならこの程度の溝で良さそうですが、小物も曲げたい場合はもう少し切り込みを入れた方が良さそうでした。

①③④の木材をボンドやネジ等で固定します。

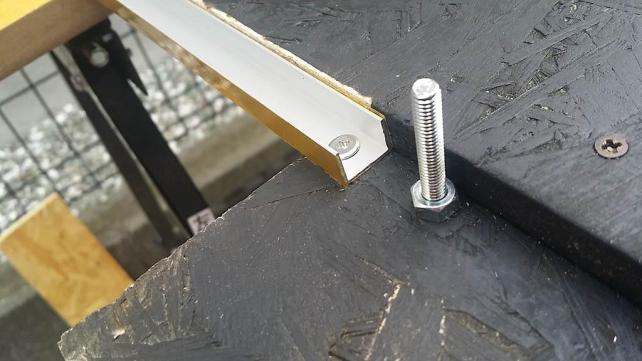

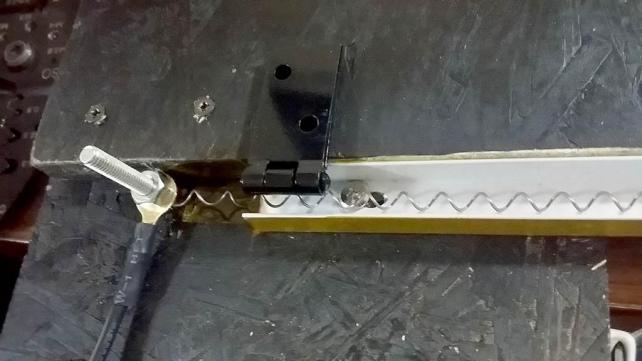

アルミチャンネルの中心にM5×40ボルトの縁が来るように取り付ける。

ボルトの底が地面に付かないように、木材を少し掘っています。

このボルトとボルトの間にニクロム線を通します。

まっすぐなニクロム線が手に入らなかったので、ヒーター用のスプリング状になったニクロム線をなるべく均等に伸ばして取り付けます。

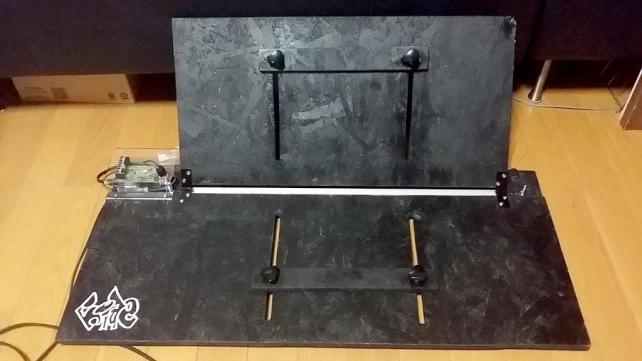

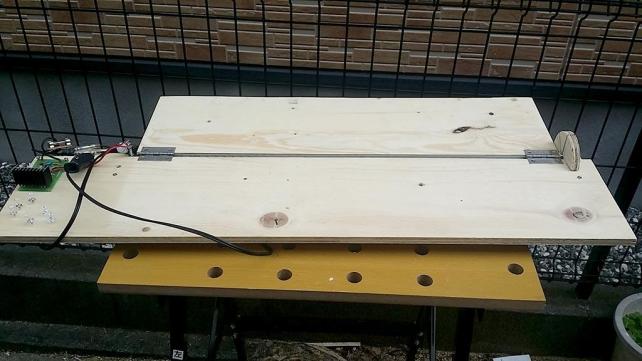

ニクロム線を付けたら、①と②の板を蝶番で固定します。

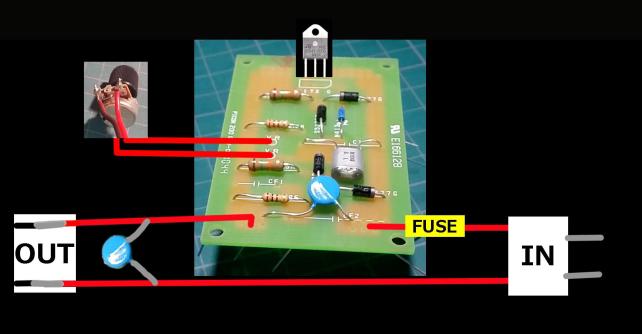

コンセントからトライアック、トライアックから電圧を調整したいものへの接続イメージ

アウトの方に、電圧を調整したい物を取り付ける。

できれば、ヒューズとトライアックの間に、スイッチを付けて手元でON／OFFの調整が出来た方が良いかもしれません。※私の場合は電源タップで代用しています。

コンセントから直接ニクロム線に行くコードと、トライアックを介してニクロム線に行くコードの間に、ZNR（青いやつ）をかませます。

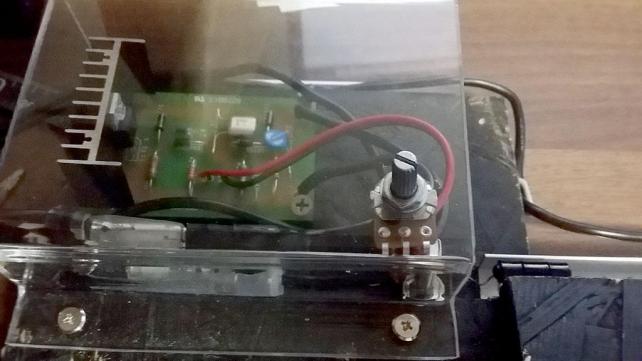

適当にアクリルを曲げて、トライアックのケースを作って完成！

私の環境では、ワット計で、４３０W前後位が１４０度前後になってちょうど良さそうでしたが、ニクロム線が真っ直ぐなのか、ちょっと巻いてあるのかでも違ってきます。

温度計などが無ければ、アクリルの端切れなどで、アクリルに気泡が出来ない位の温度を試してみるなど調整してみてください。
