シンプルな回路から出てくる音は?

以前、TDA1543 トランジスタIV基板を入手していました。



TDA1543系のDAC基板はいくつか手元にあるんですが、今度はJ-FETを使った新回路があるところで話題になっています。



回路図は公開されているので、ユニバーサル基板で製作してみようと思っていました。が、

プリント基板を製作された方がいらっしゃり、ヤフオクで頒布が始まりました。



早速、ポチっと。



パーツも一通り同梱されているので、くみ上げるだけととても親切なキットです。



製作記事はこちら

http://cat0048.my.coocan.jp/tda1534a_cs8416/TDA1543IV_FET.html





キットに同梱のTDA1543はTDA1543(A)らしいです。

なのでI2Sフォーマットは右詰24bitの設定なので注意が必要です。



私は手持ちにTDA1543があるので、そちらを使うつもりです。




2017.03.23



本日、着弾。

なんと、TDA1543が付属していました。

てっきり、TDA1543Aだと思っていたのに、ラッキー!





パーツが少ないので30分くらいで組みあがります。

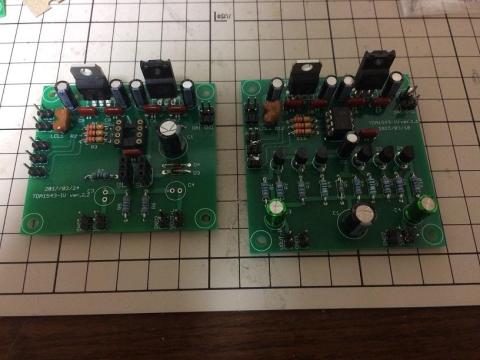

左が今回のJ-FET版、右は以前購入したトランジスタIV版

とても良く似ています。





一応、デフォルトの推奨は2SJ498ってことになっていますが、

2N5460を投入してみます。

ドレインとゲートが逆になっているので、ちょっと足をエロく加工しますw

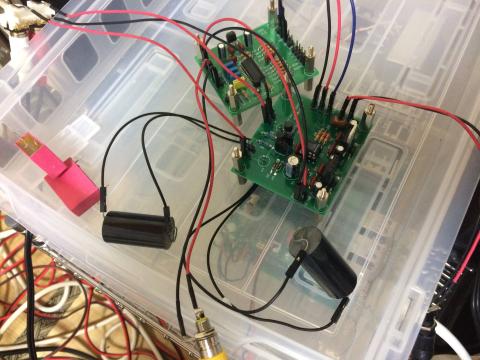

とりあえずバラックで組んでみました。

音出し優先なので、見てくれはご容赦。

カップリングコンデンサは電解コンを嫌って、

手持ちにあった、ERO MKC1862(4.7uF)を強引に繋いでいます。(でか!)

DAIは手持ちのCS8416基板を接続。WM8804も持ってるんですが、これが設定が一番楽なので。





音出ました。

最近、FN1242ばっかり聴いていたので久しぶりにTDA1543の音聴きました。

中低音域がドシっと座りの良い心地良い音が出てきます。

J-FETを入れ替えなどしてもっと聴き込んでみましょう。








CrossCapの図










2017.03.29



ParcAudio DCP-FC001に換えてみました。







おー、これもなかなかいいですね、CrossCapといい勝負です。








2017.03.30



ここまでで一応、簡単な総括を。



おものだちの方々が、私が以前からNOS-DACに興味を持って(コレクションして)いたことはご存知のことと思います。



これまでいろんなタイプのDACを製作したり入手したりしてきましたが、

結果的にNOSに戻っている感じです。

「DACの音」というのはICだけで決まるわけではないと思いますが、ある程度音の方向性を左右していることは間違いなさそうです。



私の個人的な分類としては以下の4系統くらいに分かれ、

実際に聴いて判別がつきやすいと思います。



・FN1242系(+AK4490系)

・ES9018系

・PCM1792系

・TDA1543系



FN1242はフルーエンシーフィルターだからなのか、中低音域に独特の色があります。

(決してネガティブな方向ではない)

AK4490系もこれに近い感じがします。



ES9018系は残念ながら個人的な好みではなかったです。

とてもきめ細やかで繊細な音がしますが、平面的な感じがするのとちょっと冷たい音の印象があります。



PCM1972系はとにかく元気で陽気な感じw

ちょっと高音域に独特の脚色があるというか、これが特徴なのかもしれないです。



で、NOS系です。



全体的にピラミッド型のバランスでどっしりとすわりの良い感じがします。

NOS系の特長なんでしょうかね、低音が良く出て迫力があります。

これは、SONY DAS-703ESなどのラダー型DACも同様の傾向です。








TDA1543の良いとことは、



・簡単な回路構成で使える

・安い

・5-8Vで動作し、電源回路がシンプルで済む

・システムクロック不要



というところでしょうか、

今回、初めて入手される方もいらっしゃると思いますが、意外に良い音が出てくると思います。



是非、楽しんでみてください。



  • 購入金額

    2,000円

  • 購入日

    2017年03月20日

  • 購入場所

    ヤフオク
