＊サイズと重さは実測です。多少の誤差は許して下さい。

メーカー型番：FKB8754-T501（販売元型番：TK-P2109JPTW）

メーカー＝富士通コンポーネント（＊販売はエレコム）

製造国＝日本

製造年＝2000年4月以降（推定）

種類＝日本語109キー

色＝白？シルバー？？グレー？？？

幅ｘ奥行ｘ高さ＝456mm ｘ 172mm ｘ 41mm（チルト時52mm）

本体重量＝800g（ケーブル込み：850g）

接続I/F＝PS/2接続（フェライトコア付き）

スイッチ方式＝メンブレン（独立スライダー＋ラバードーム＋メンブレンシート）

キートップ＝レーザー印刷

キーストローク＝3.5mm以上4.0mm未満？

キー荷重＝？？？

もはや恒例行事ですね。

とりあえず（！？）分解してみようと思います。

なお、このKBに分解した形跡はありませんでした

⓪、必要工具

1、キートップ引き抜き工具

2、プラスドライバ

3、マイナスドライバ（＊無くても可。あった方が楽）

4、腕力と根気

以上の4つを用意して下さい。　

①キートップを外す

109個全部を外す必要はないです！ただし、最低でも20～40個は外す必要があるかな？

慣れてる人ならキートップ外さずにこなしてしまうかも。

②ツメを外す

やたらと固いので折らないように気をつけましょう。

手順を説明します。

②-0、背面3カ所のネジを外す

②-1、ケーブルが出ている側の5カ所を外す

少し引っ張りながらやるといいかもしれません。ただ・・・その感覚は人によるんで、実際にやってみて下さい

②-2、キートップ側のツメも外す

『うーわっ・・・ツメありすぎorz』

とか思うとしれませんが、マイナスドライバかなにかで根気強く外していきましょう！

外す手順は以上の4段階です。REALFORCEと違ってドライバが必要です。

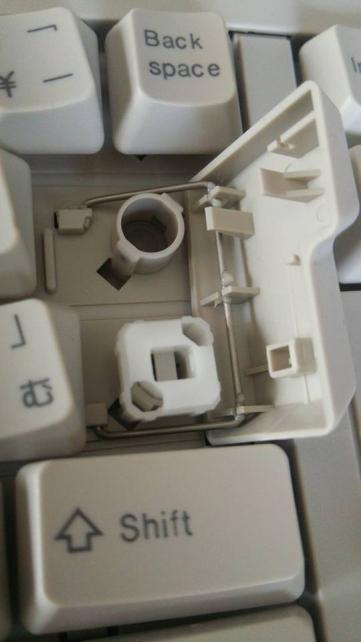

キートップを外して気がついた事

テンキー部分の『＋キー』『Enterキー』『０キー』にスタビライザーが入っていない！

普通はスタビライザー入ってるはずなんですが・・・・・

この中途半端な手抜きは気持ち悪い。

逆に『スタビライザーが入っているキー』ですが

”左Shiftキー”と”スペースキー”と”Enterキー”になります。

この部分は””マレーシア製FKB8724の系譜””です。

中国製FKB8724には「テンキー部分にもスタビライザーが入っている」との情報があります。　実は中国製のがいい部分もあるようです。

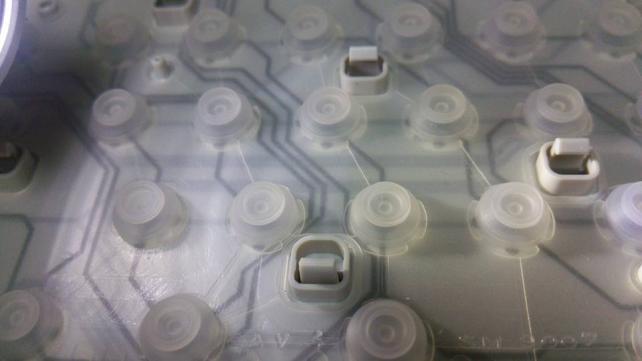

分解すると内部はこんな感じです。

シートにはしっかりと『N860-8724-R307』『N860-8724-R308』の刻印が確認できます。　他にも探しましたが特にこれと言った特別な物はなかったです。

また見ての通り、日本製は””3層構造””になっていますね。これは中国製ロットと同じです。なおマレーシア製ロットは””2層構造””と言われています。

工数を減らす（＝コストカット）ためにマレーシア製は2層構造にしたけど、何かしらの理由があって中国製は3層構造に戻したのではないか？と言われています。

では、Chicony製のメンブレンKBと比較してみましょう！

↑富士通コンポーネント　FKB8754-T501（画像上）

↓Chicony　KB-3920（画像下）

富士通コンポーネントとChiconyではEscキーからPauseキーにかけての列の形状が全く違います。　また、お椀の接着部分の形状が若干違います。

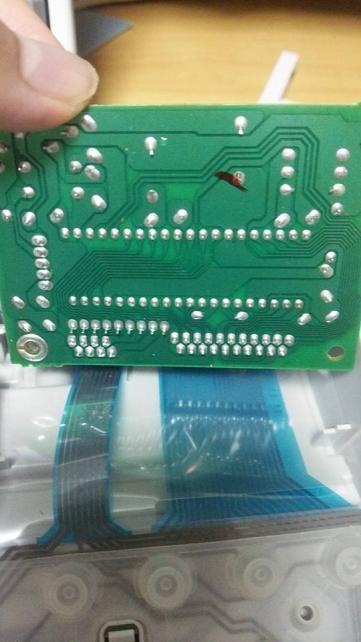

制御部分

基盤右下に

『N86D-8720-R109』

の文字がみえます。コレが「FMV-KB311（FKB8720）の血を受け継いでいる証」です。

紹介が遅れました。右上のLock系点灯色は全て『黄緑色』です。俺の愛機『REALFORCE108P-S』と同じ色です。　

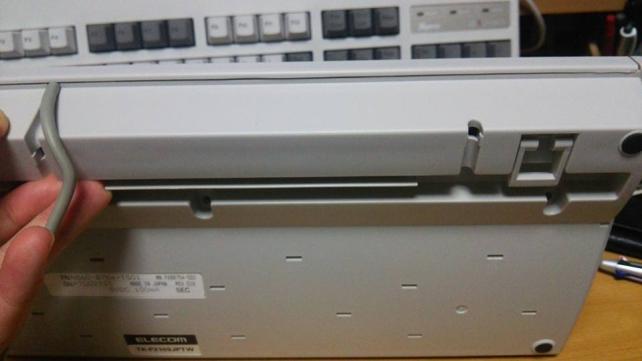

気づいてる方も多いでしょうけど『外れます！』

絶対に外れる意味無いですよ。謎です。

ココが外れるメーカーは富士通コンポーネント製だけではないでしょうか？？？

なお

この部品の製造年が『2000年4月』になっていたので、最低でも16年経過していることになります。

ケーブルは年相応ですが、本体はかなり綺麗な状態です。

全く使われずタンスや倉庫の奥に封印されていたんでしょうね・・・。

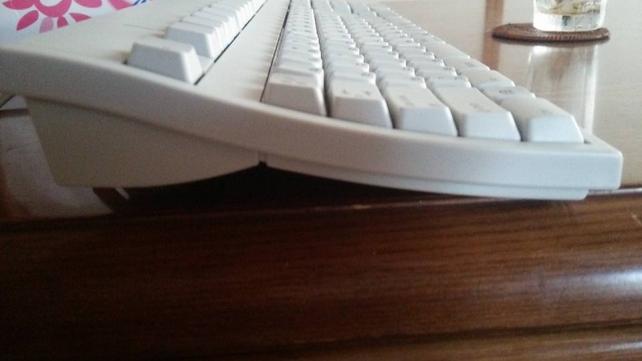

次に富士通独自の

『新カーブド構造（＝カーブドステップスカルプチャ）』

画像を見ていただくと分かるとおり、鉄板を裏に入れていないので

””ツメで無理やり作ってる””

””打ち心地がさぁ～””

だのいろいろ言われています。

ただ、俺は割に好きですよ？　しかし！！否定的な方々の意見も分かります。

打鍵時の『ゴムのぶにゅぶにゅ感』が気持ち悪いというか・・・否定的な全てはこれだと思うんです。　こればかりは個人の感覚差ですね～。

見ての通り

『キートップが内側に向かって変形している』

コレが最大の特徴、かつ異端児なKBだと言える所以です。

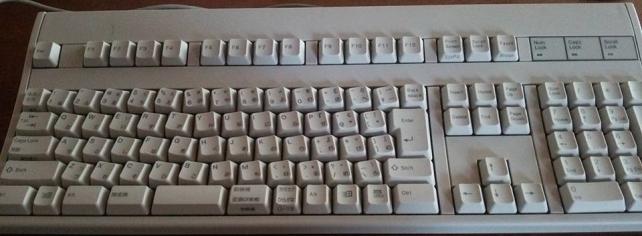

普通のそこらで売ってるKBって下のようなKBじゃないですか？

だから違和感がものすごいんです。　慣れないと使いにくい。

ただし、FKB8754-T501は登録上『FKB8720系の派生モデル』のようなので”補修部品は腐るほど存在する（OEM品が多数存在）”のが最大の利点でしょう。

当該機種（FKB8724）を持っていないので確認については後日商品が見つかったら行いたいと思います。

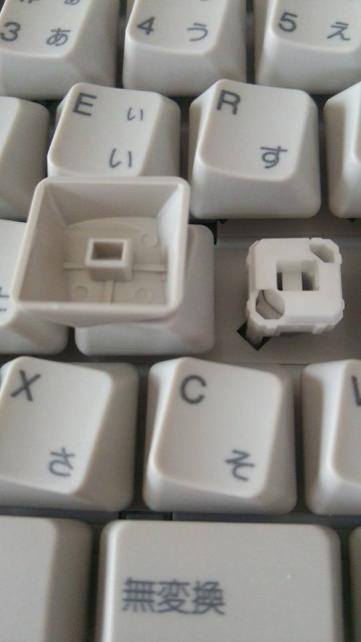

では、FKB8754-T501のキートップを外してみます。

今回はFキーを外してみます。

当たり前ですが、キートップの中も変形しているようです。

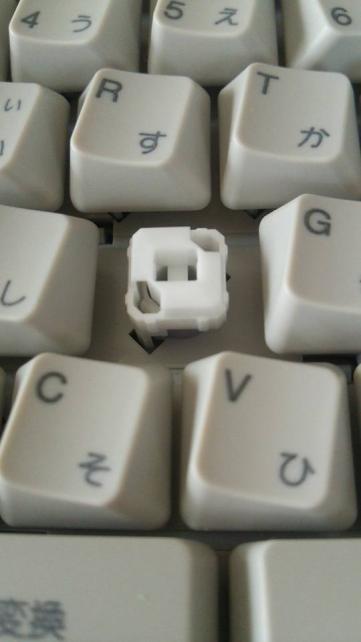

スライダーは・・・

変わっている様子はありませんね。形状は同じですし互換性もあります（→Insert用とFキー用を入れ換えて使ってみた）

FKB8724の派生モデルだしなにかしら弄ってある物と思っていましたが・・・弄くったのはキートップの形状のみでスライダーなど他のパーツは弄くっていないようです。

安心して下さい、カスタムも修理も出来ますよ！！

最初は使いにくいです。キー傾いてますし。

ただ、慣れていけばそうでもない感じです。

ベース機がFKB8724（FMV-KB321）なので打鍵感そのものは悪くない（＊個人差）です。

もしも、このキートップ嫌だぁ！！！な方はオークションでFKB8724を探しましょう。

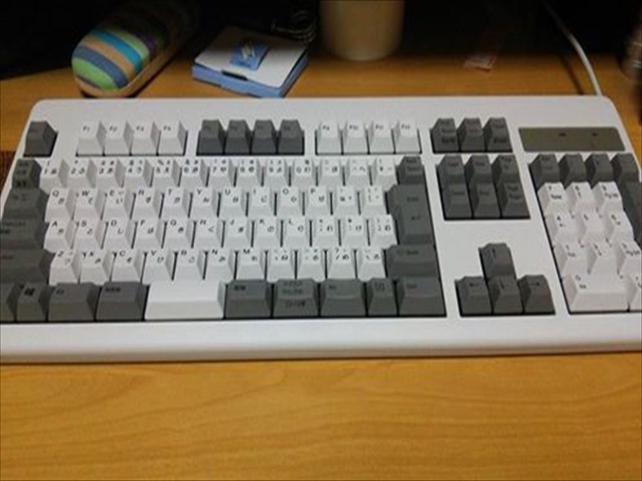

例えば、黒筐体（OEMモデルのみ）のFKB8724のキートップを移植してパンダカラーにするのもいいと思います。

静音REALFORCEを使ってしまうとどーしてもカチャ音が耳障りになるかもしれません。

しかし！！！

打ち心地に関して言えば１級品で間違いないでしょう。

何のクセもないし好きじゃない～など否定的な意見もありますが、クセはない方がイイに決まっています。

今使っているREALFORCE108P-Sと入れ換えつつ使っていこうと思います。

（パーツ単位で見ると）製造から大体16年経過しています。それでこの使い心地は奇跡ですから使わない方が逆に勿体ないです。
