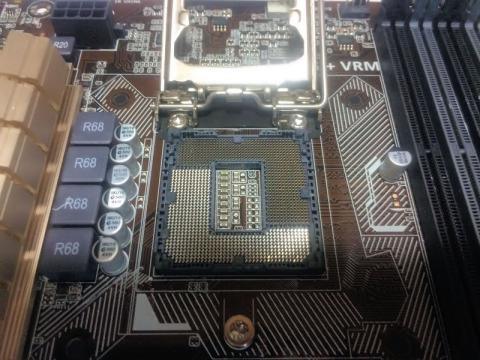

ピン曲がりは目視ではっきりと判るものですので、見た目で不自然さがないように直していくだけであり、特別な技術などは必要ありません。ただ根気よく直していくだけです。

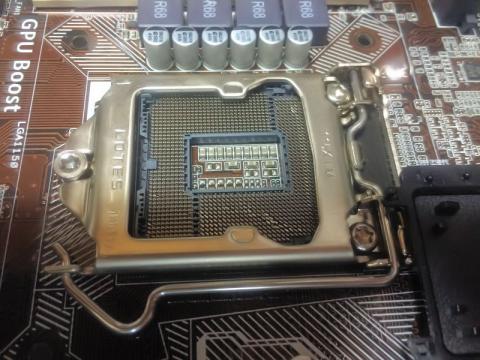

修復途中です。まだ数本曲がりは残っています。初期を除き、LGAはピンの生えている方向が場所によって異なったりしますので、あらゆる方向から光を当てて不自然な光の反射がないかを確認していきます。当然ピンの頭の位置がずれていてもいけません。

納得いくレベルまで修正が終わったら、CPU、メモリー、CPUクーラー、電源だけを取り付けて、電源を投入してみます。

テスト時の組み合わせです。LGA1150はCeleronを買っていなかったので、仕方なくPentium G3258を利用しました。本来は安全第一で安い検証専用を用意しておくべきなのですが…。

AURUM AU-400は密かに買ってあった予備品です。

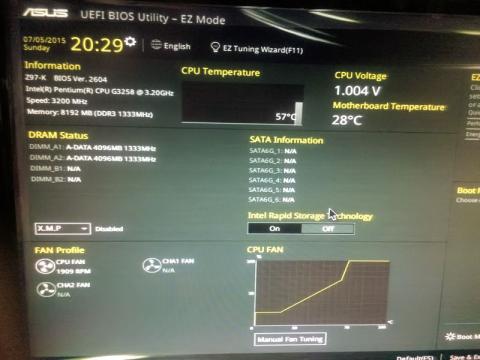

無事UEFIの起動を確認。ついでに内蔵しているEZ Flashを利用してBIOSのアップデートも行いました。もっとも、写真はアップデート後ですが、アップデート前でもPentium G3258をきちんと認識していました。

というわけで、無事に修復完了です。Z97世代では32bit PCIスロットを装備している製品が減っているのですが、この製品はローエンド帯ということもあり、2スロットきちんと用意してくれているのは好印象です。

もっとも、仕様面では色々と半端ではありますので、どうせならPCIスロットが3本となる一つ上位のZ97-Cが欲しいという気分になりつつあります…。
