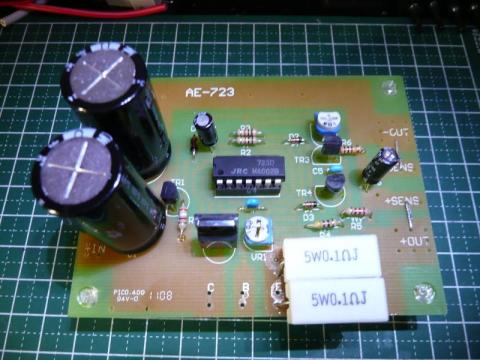

安定化電源基盤部 パワーICは別付け
まだ動作検証してませんが、ハンダ作業終了。
これに
に取り付けたMuse KZ 1000μF 50Vを八本で、平滑コンデンサとします。

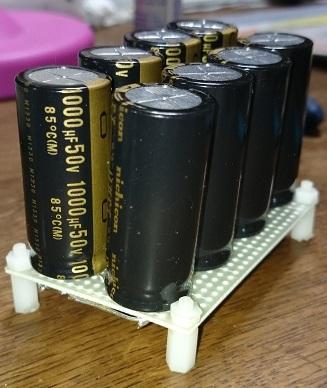

平滑コンデンサ基盤
セメント抵抗のハンダ付け部分のランド(パッド？)が、錫箔のような感じで、少し取り付けにくかったです。
モックアップ

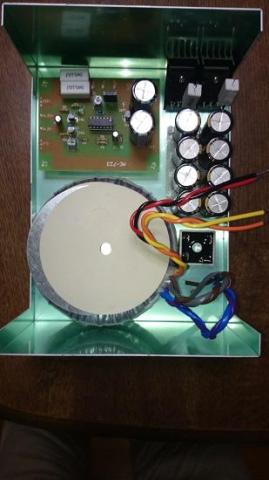

ケースに配置してみた。
スペース的にはかなり厳しい。
ま、じっくりやろう。
レイアウトに悩む。
こんな感じにしてみた。前出の画像のレイアウトの方が良かったかな？

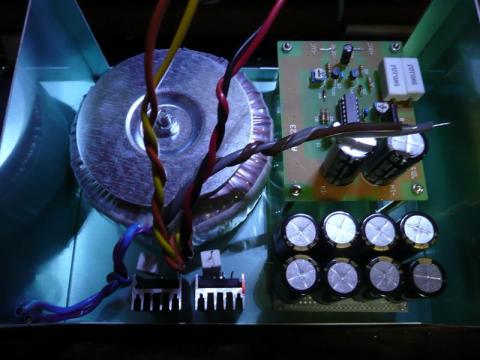

整流ダイオードは基板下に配置
【5/17】

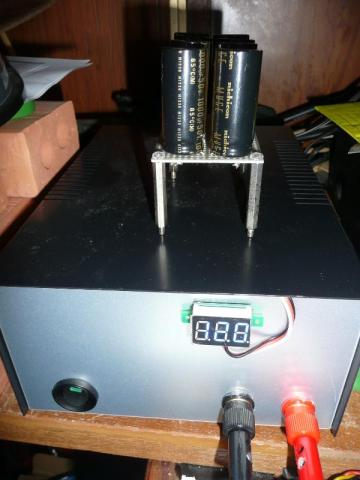

安定化電源半完成姿
デカップリングを秋月標準のまま12V出力して数週間、問題なく動作してました。
muse KZを取り付けなかったのは、結線の問題で・・・
内部配線には1.25sqの結構太い線材を使用していました。
しかし、基板側のリードホールが小さく、この径の線材は通りません。
どうしたものかと考えていたのですが・・・
今回FX202Jを入手してじっくりと聴きこむと、一部の音域が荒いような感じになってきました。
ちょっと不安なんですが、AGW24の線材を使用してみました。

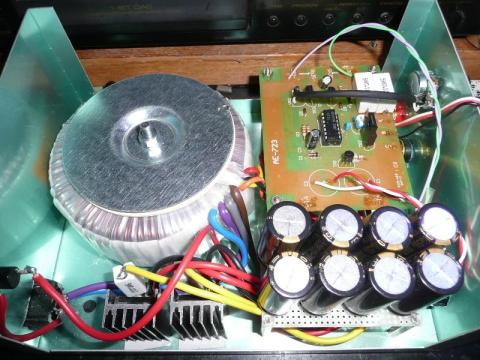

標準のデカップリングをmuse KZに変更
音は良くなったのですが、火を噴かないか不安です・・・
これで問題なければ、あとはデジタル式の電圧電流計を取り付けて完成です。
-
