Intel Z87チップセット搭載マザーボード”Asus Z87-PRO (V/EDITION)”です。

以前、在庫処分品を低価格で見かけたときに予備パーツとして捕獲しました。

●ASUSTeK Z87-PRO(V/EDITION)

Asus製のZ87チップセットを搭載したマザーボード。

V/EDITIONとはZ87-PROから無線LAN機能を省略したモデルです。

AsusのZ87マザーボードのラインナップではミドルレンジの製品です。

＜主なスペック＞

・Intel Z87
・DDR3メモリ×4（最大32GB）
・PCIe 3.0 x16×2、PCIe 2.0 x16×1、PCIe 2.0 x1×4
・NVIDIA SLI/AMD CrossFireX
・DisplayPort 1.2×1、HDMI×1、DVI-D×1、D-Sub 15ピン×1
・SATA 6Gb/s×8
・1000BASE-T（Intel製チップ）×1
・USB 3.0×8、USB 2.0×8
・DIGI+ Power Control 12＋2フェーズ
・EPU、TPU、Fan Xpert 2、4-Way Optimization

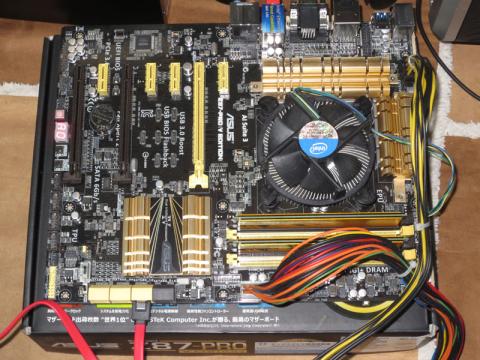

＜動作テストのパーツ構成＞

・CPU：Intel Core i3 4350T 3.1GHz

・クーラー：Intel Core i5用リテール

・MEM：CFD W3U1600HQ-8GC11 DDR3-1600 8GBx2

・SSD：Intel SSD 320 120GB

・電源：FSP FSP700-80EGN

・OS：Windows7 Pro SP1 64bit

●USB BIOS Flashback

BIOSが古いようでHaswell RefreshなCPUではBIOS画面までたどり着けませんでした。

そこでマザーボードのBIOS復旧機能の”USB BIOS Flashback”を利用して最新BIOSを書き込んでみたところ無事起動できました。BIOSを飛ばしてしまった場合にも対応できるのと、BIOS書き換えのためだけに旧CPUを購入しなくても良いので助かります。

●感想

動作テストを兼ねて4k表示周りについて実際にできるのか検証を行って見ました。

Core i3-4150 (HD Graphics 4400)で4k60fps表示を確認しました。（ネットでは HD 4600以上で対応という情報を見かけましたが同じコアのHD 4400も表示できるようです。）

消費電力は最小構成で27W前後、メモリの消費量は720pの動画再生時で2.7GB程度。この程度の負荷率ではファン（リテール Core i5用）も特に高回転になることはありませんでした。

PCIバスを搭載していたらパーツ検証用PCに投入できたのですがPCIバスなしのため引き続き予備パーツとして保管する予定です。

ハイエンドよりな製品ということで、電源周りも強力で12+2フェーズとOCにも十分対応可能。DisplayPort 1.2を利用したiGPU（＊HD Graphics 4400以上）で4k60fps出力に対応できるのは魅力です。

Z97との比較では細かい仕様を覗けばBroadwellのCore i7-5775Cに対応できない点が一番の違いでしょうか。Broadwellは割高なのでコストパフォーマンス重視なZ87とは対照的な製品になるので問題ないとは思いますが、強力なiGPUを使ってみたいユーザーは注意が必要です。

その他の注意点として、BIOSが古いとHaswell Refreshでは起動できないわけですがUSB BIOS Flashback機能のおかげで回避できます。ハイエンドよりな製品に多いPCIバスの無い仕様については拡張カード類を新しくしているユーザーなら問題ないはずです。

Core i7-5775Cを投入する予定が無い場合、Z97マザーより安価で入手可能なZ87系マザーはコストパフォーマンス的に魅力です。中古や在庫処分などで低価格で見かけたらお勧めです！
