ASRockは2年保障(要購入店確認)が魅力



 製品情報



http://www.asrock.com/mb/Intel/Z87%20Extreme4/index.jp.asp

http://www.mustardseed.co.jp/products/asrock/motherboard/z87_extreme4.html



購入時は、正規代理店経由(=保障あり)か、並行輸入(=保障なしか購入店独自契約etc)かを確認してください。
現時点で知っている限りASrockの正規代理店はマスタードシードとユニスターで2年保証になっているかと思います。「ユニスター→ツクモ」 「マスタードシード→ソフマップ」のようです。変更の可能性もありますので購入店にて確認してください。



本製品を選定する際のプラス要因は以下でした。

2年保証(要購入店確認)なので2世代分はそのまま使える

・レビューが多いのでトラブル時も安心

・Intel Gigabitによる安定性向上

・Display Port付き

・Purity Soundによる音質向上

・スイッチ付きでトラブル対応も楽



逆に本製品のマイナス要因は以下でした。

・少々高い

・ATXで大きい

・PCIが2本もあるが使わない

・Haswellはフェーズ数少なめで良いのだが12フェーズもある

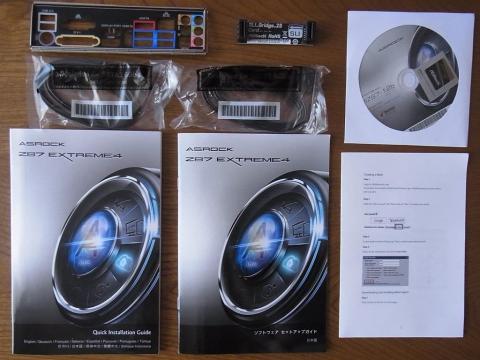

パッケージ内容









SATA3(6Gbps)ケーブルが4本。ストレートが2本、90度が2本です。

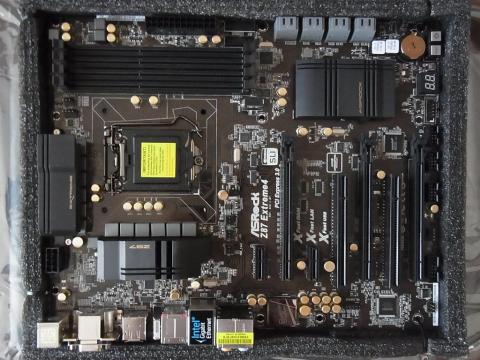

ウレタン(?)に固定されており、輸送時の振動でも破損しにくいよう配慮されています。












UEFI

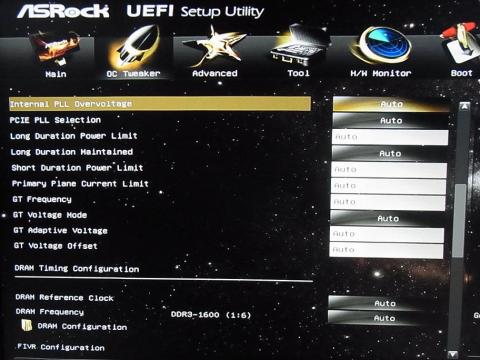

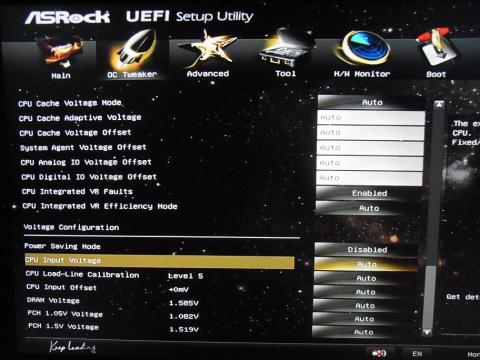

OC Tweaker



プリセットでのオーバークロックも可能です。

しかし、電圧を盛り気味ですのでカスタマイズした方が良いです。
























設定変更



UEFI



・Advanced / Intel Smart Connect Technology : Enabled → Disabled ※不要デバイス
・Advanced / Super IO Configuration / Serial Port : Enabled → Disabled※不要デバイス
・Advanced / Strage COnfiguration/ASMedia SATA Mode : AHCI → Disabled ※不要デバイス







LAN



・ドライバの更新



https://downloadcenter.intel.com/Detail_Desc.aspx?agr=Y&DwnldID=21642&lang=jpn

Network Adapter Driver for Windows 8 64 ビット
バージョン:18.4 2013/07/19 PROWinx64.exe



・イーサネットのプロパティ

 インターネット プロトコル バージョン 6 (TCP/IPv6) : オン→オフ ※高速化



・Intel I217-Vのプロパティ

 [詳細設定]

  - TCP/IP オフロードのオプション
    - IPv4 チェックサムのオフロード : オン→オフ ※高速化
    - TCP チェックサムのオフロード (IPv4) : オン→オフ ※高速化
    - TCP チェックサムのオフロード (IPv6) : オン→オフ ※高速化
    - UDP チェックサムのオフロード (IPv4) : オン→オフ ※高速化
    - UDP チェックサムのオフロード (IPv6) : オン→オフ ※高速化
    - 受信側スケーリング : オン→オフ ※高速化
  - 大量送信オフロード V2 (IPV4) : オン→オフ ※高速化
  - 大量送信オフロード V2 (IPV6) : オン→オフ ※高速化
  - 優先パケットと VLAN : 優先パケットとVLAN有効→優先パケットとVLAN無効 ※高速化

 [電力の管理]

  - Wake on Magic Packet : オフ→オン ※WOL使用

  - Wake on Pattern Match : オフ ※WOL使用(オンにすると勝手に起動してしまう)

  - 電源オフ状態からの Wake on Magic Packet : オフ→オン ※WOL使用

  - Wake on Linik 設定 : オフ→オン ※WOL使用



Windows



・電源オプション

 高速スタートアップを有効にする : オン→オフ ※トラブル防止、WOL使用

  - スリープ : オン ※スリープ使用
  - 休止状態 : オフ→オン ※休止状態使用



・スリープ解除時のパスワードの自動入力
 コントロールパネルにて[電源オプション - システム設定 - スリープ解除時のパスワード保護]で「パスワードを必要としない」にチェック





・ログイン時のパスワードの自動入力
 「ファイル名を指定して実行」にて[control userpasswords2]を実行し、「ユーザーがこのコンピュータを使うには、ユーザー名とパスワードの入力が必要」にチェック



・リモートデスクトップの有効化
 コントロールパネルにて[システム-システムの詳細設定-リモート-リモートデスクトップ]で「こ のコンピュータへのリモート接続を許可する」にチェック


・ごみ箱の確認メッセージを有効化
 ごみ箱にて[削除の確認メッセージを表示する]にチェック



・エクスプローラー

  「ファイル名拡張子」「隠しファイル」にチェック

  「すべてのフォルダーを表示する」「自動的に現在のフォルダーまで展開する」にチェック

  「登録されている拡張子は表示しない」「保護されたオペレーティングシステムを表示しない」のチェックを外す



・スピーカーの音質

 「サウンド」からスピーカーを選択し、詳細で「24ビット、192000Hz(スタジオの音質)」にする










構成










Haswell Refresh対応



以下ページにASRockの8シリーズは全て次期CPU(Haswell Refresh)対応とあります。



Ready to Go! ASRock 8 Series Motherboards Support New 4th Generation Intel Processors

http://www.asrock.com/news/?cat=News&id=2047

Z87 Extreme4 P2.60



Devil’s Canyon Core i7-4790K / Core i5-4690KとG3258 Pentium Anniversaryがv3.00で正式対応しました。










BIOS(UEFI)



Z87 Extreme4 - BIOS

http://www.asrock.com/mb/Intel/Z87%20Extreme4/index.jp.asp?cat=Download&os=BIOS



v2.60 (2013/12/17) → 問題なし
1. Support New 4th Generation Intel Core Processors.
2. Add "USB Compatibility Patch" setup option in BIOS.
3. Modify HDMI audio problem when hot plug HDMI cable.



v2.70 (2014/1/27)
1.Unlock C-State MSR.



v3.00 (2014/7/22) → 問題なし

1. Update InstantFlash Module.
2. Update Intel(R) ME.
3. Support i7-4790K, i5-4690K and Intel Pentium G3258 EZ OC.





(追記:2015/06/04)



3.10 5/13/2015
mprove VGA card compatibility.



3.20 5/25/2015
Improve SATA compatibility



3.10直後に3.20で今更SATAの対応というのが何かやらかした系なのだろうか?



  • 購入金額

    18,980円

  • 購入日

    2013年07月頃
