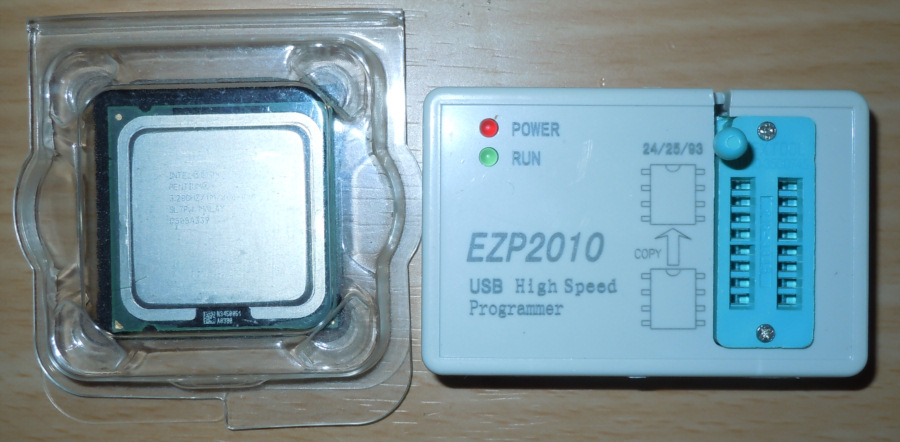

USB接続タイプのシリアルROMライターです。

送料込で39.95ドルでした。

ZIFソケット一個でも結構するので安いですよ。

内容物

1. 本体
2. USBケーブル(A-B)
3. ACアダプタ (コピーモードのときに使います)
4. SOP8/SOP16 to DIP8変換アダプタ
5. SOP8/SOP16 to DIP8変換アダプタ (２列ピンヘッド付)
6. SOP16 to DIP16変換
7. 8cm CDROM (USB Driver, アプリケーション)

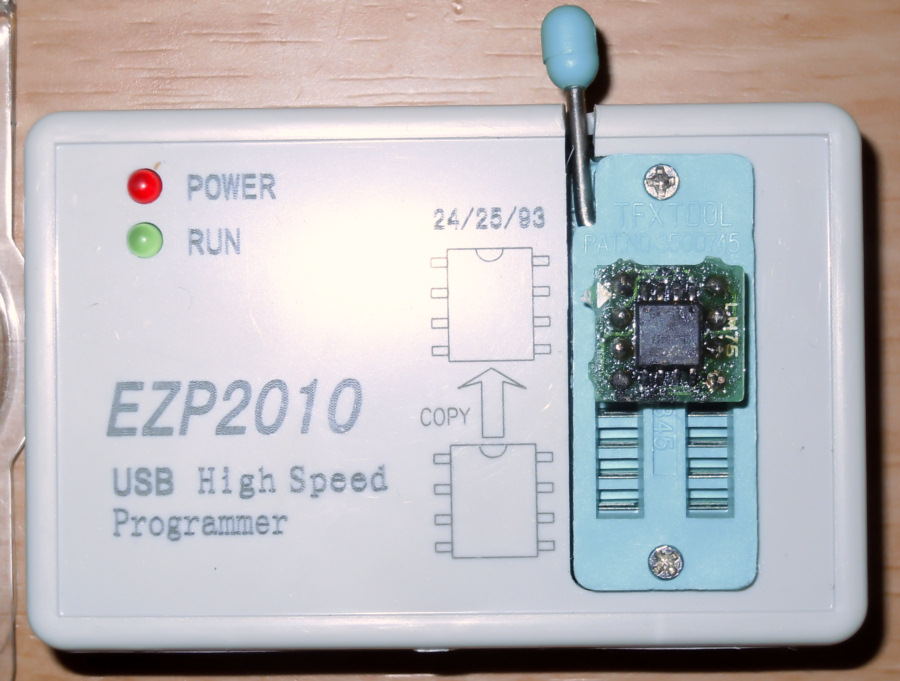

SOP8-DIP8変換に正常に動作する SPI ROMをはんだ付けして取り付けたところです。

なんども、取り付け・取り外しをやったので、はんだのフラックスが表面にこびりついてます。

機能

シリアルROM認識

シリアルROM供給電圧自動判別

シリアルROM 消去・読込・書込

シリアルROMコピー

Windows 2000/XP/Vista/7 32bit で使用できるドライバ、アプリ付です。

対応するシリアルROMは、24,25,96としか書いていないのでちょっと戸惑いますが、つぎの３種類の接続方法をもつものを指します。

• MICROWIRE接続 EEPROM (93C*)
• I^₂C EEPROM (AT24*など)
• SPI FLASH ROM (AT25*, SST25VF*他)

注釈

MICROWIRE接続 EEPROM (93)

93**はナショナルセミコンダクタ提唱の4線式のシリアル接続方式　MICROWIREを採用した、小容量(1Kbit～64Kbitぐらい)の不揮発メモリです。

NICのMACアドレスとか、音量設定、電話番号など、電源を切っても機器の設定を保持する目的で使われています。

I^₂C接続 EEPROM (24)

24**は フィリップス提唱の2線式のシリアル接続方式 I²C を採用した、128bitから数Mbit程度の不揮発メモリです。

2線といっていますが、電源ラインと双方向のオープンコレクタ信号線(SDA,SCL)の３線になります。

現代のPCではI²Cバスを使うものとして、

• DIMMのSPD
• VESA DDC におけるディスプレイの解像度などの情報保存用ROM

SPI接続 FLASH ROM

1Kbitタイプから、4M/8M/16Mbitタイプなどバリエーションが多く、ファームウェア、BIOS用に使われている現在主流のシリアルメモリです。

I²Cが双方向にして信号線本数を削減していますが、モトローラ提唱のシリアル・ペリフェラル・インターフェイス (SPI) は、そこそこ高速な転送目的のため、

• 入力、出力で分離している
• スレーブセレクト信号が分離している
