お手軽VHDブートでWin7/Win8のデュアルブート

1.はじめに

レビューの期限が過ぎてしまいましたが、

途中まで書いていたので、書ききろうと思います。orz



本当は、Windows7なメインPCをWindows8へアップグレードしてみようと思いましたが、とりあえず、お手軽にVHDなデュアルブートで試すことにしました。



Windows7とWindows8の機能比較はもうだいぶできった感があるので、

ちょっと技術的なVHDブートをするまでの手順を書いていきます。



TechNetを持っていますので、検証用途ということで、Windows8 Enterpriseを使って、

既存のWindows7Ultimateの環境をのこしたまま、VHDブートでのデュアルブートを実現します。



事前に、TechNetからISOイメージをダウンロードしました。





別なHDDで起動してもよかったのですが、せっかくならVHDブートでいきたいと思います。

VHDブートする理由はほかにもあって、以下の点で検証できたらと思います。



・VHDではあるが、同じドライブ(同じハード構成)で、比較ができる。

・VHDの性能がわかる。

・既存の環境を変更することなく、windows8を検証できる。

・ちょっとやってみたい、enterprise版なので、WindowsToGoを試す環境ができる。



2.環境

 M/B

メモリ

CPU

メインドライブ

他HDD

と、SATA3 500GBのHDD



 以上のような構成です。





 Windows7のドライブ構成ですが、

C: SSD Intel 335

D: SATA3 500GB HDD

E: USB3.0 1TB HDD



 C:ドライブに当たる、SSDへVHDディスクを作成し、そこから起動をします。



3.VHDブートな環境を作る

早速、VHDブートをする環境を作るために、まずは、Windows7の環境でVHDディスクを作成します。



1.VHDディスクを作成するために スタート→コンピューターを右クリックし、「管理」を選択します。
2.記憶域→ディスクの管理をクリックします。

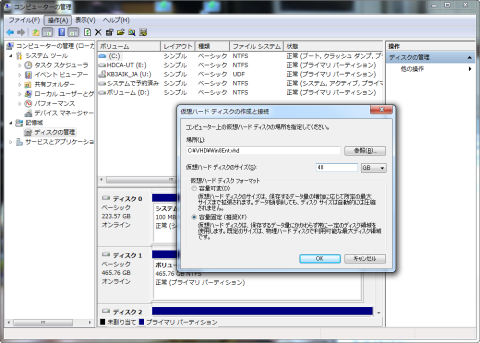

3.操作→VHDの作成をクリックします。

  • 今回はVHDディスクを、サイズ固定 40GBでSSD内へC:\VHDフォルダへ作成しました。



4. VHDを初期化して、領域確保する。

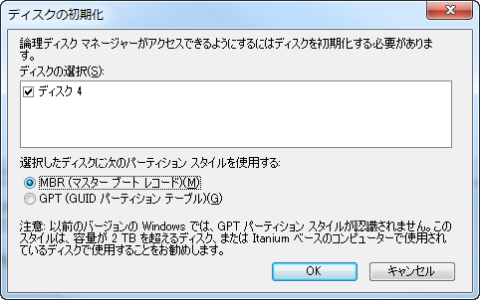

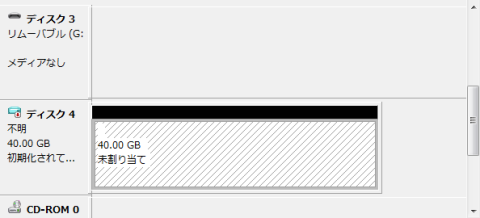

作成すると、自動的にマウントされ、オフラインの状態になりますので、ディスクをクリックし初期化を行います。



MBRで初期化します。

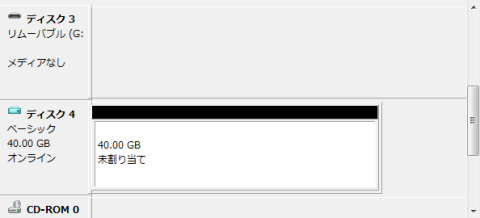

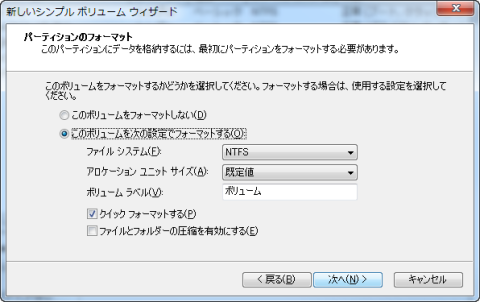

初期化が完了すると、未割り当ての状態になりますので、今度は、パーティションのフォーマットを行い、エクスプローラーから参照できる状態にします。



  • ドライブレターはもろもろの都合で、Hドライブになりました。

以上で、VHDディスクの作成は完了です。


4.Windows AIKの準備


Windows8のメディアを使って、インストールするだけだとつまらないので、WindowsAIKというMS製の自動展開ツールのImageXコマンドを利用して、ISOイメージのままVHDにOSを展開します。



Windows AIKはWindows 8用がまだ準備されていませんでしたので、Windows7用を使いました。

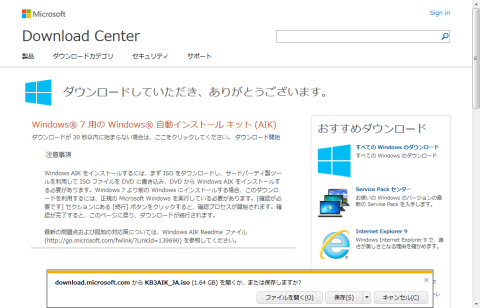

ダウンロードはhttp://www.microsoft.com/ja-jp/download/details.aspx?id=5753

サイトよりダウンロードを行い、インストールします。

ISOイメージのため、メディアへ焼くか、マウントツールでマウントして使います。

私は、WinCDEmuというソフトを使ってます。

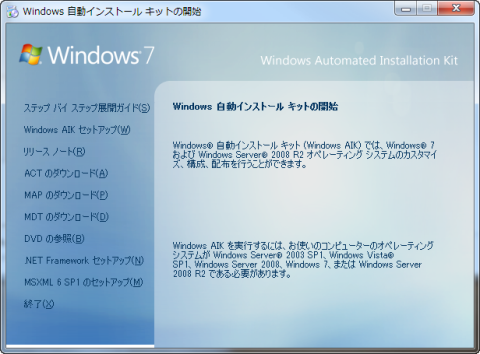

AIKのISOをマウントすると、インストールメニューが起動しますので、

「Windows AIK セットアップ」をクリックします。

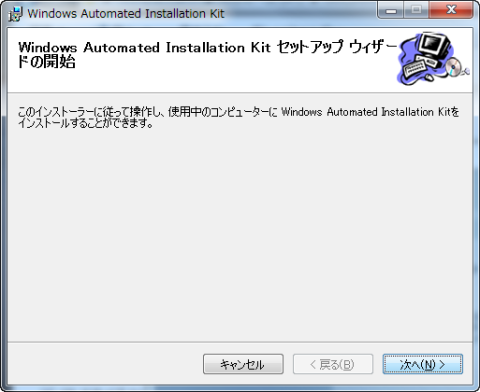

セットアップウィザードが起動しますので、インストールを進めます。選択項目はなかったので、次へで進めました。

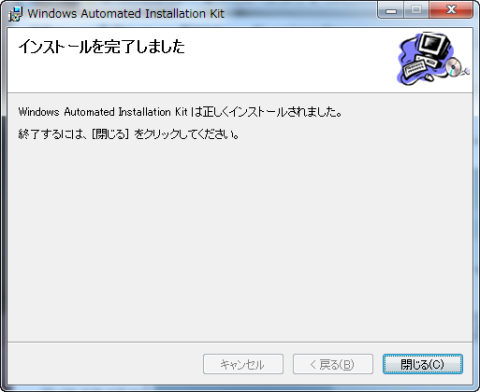

完了すると、スタートメニューにグループが作成されます。



以上で、Windows AIKの準備が完了しました。



5.ImageXからのOSの展開


AIKに付属のImageXコマンドを利用して作成したVHDディスクにOSをインストール(展開)します。

ここからは、コマンドプロンプト操作が続きます。。。


1.OSメディアのISOイメージを適当なドライブへマウントします。


・ 私の環境では、Vドライブにしました。


2. OSメディア内のイメージインデックスの調査

ImageXコマンドを使うために、インストールイメージファイル(.wim)ないのどのイメージをインストールするか指定する必要があります。

イメージによっては複数エディションの展開を可能にするために、1イメージファイル内に複数入っていることがあるため、まずは調べる必要があります。


・ スタート→Microsoft Windows AIK→Deploymentツールのコマンドプロンプトを起動し、以降、コマンドプロンプトから操作します。

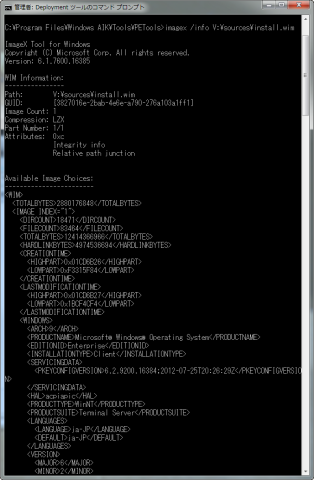

コマンド: ImageX /info V:\sources\install.wim


・ 表示された、結果の中の「NAME」タグ内に、OSの名前があり、

「IMAGE INDEX="1"」がインデックス番号になります。

すみません、画像にNAMEタグがないですね。。。実際は下のほうにあります。


3. VHDへのOSの展開


・ OSイメージを展開します。

・ VHDディスクはHドライブになっています。

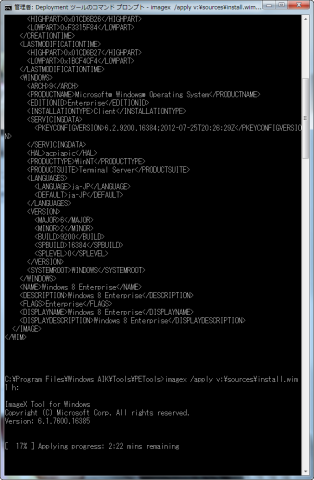

コマンド: ImageX /apply v:\source\install.wim 1 h:




  • VHDディスク(Hドライブ)へInstall.wimのインデックス1のイメージを使って展開しました。



これで、VHDディスクへのOSの展開(インストール)は完了しました。

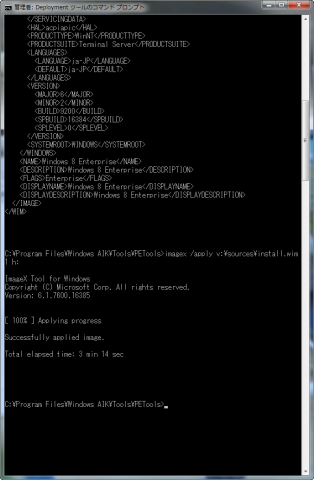

SSD上のVHDディスクへの展開でしたが、3分14秒で完了したようです。



6.VHDからブートできるようにする

OSの展開が終わったので、VHDディスクより起動できるように、ブートメニューにVHDディスクを追加します。

BCD(ブート構成データ)を編集して、メニューへの追加とWindows7のbootMgr(ブートマネージャー)だと、Windows8の起動に失敗するので、BootMgrの置換も行います。


1.ブートメニューを追加する

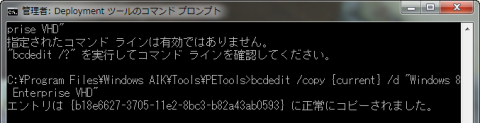

コマンド: bcdedit /copy {current} /d "Windows 8 Enterprise VHD"

・ 現在のブートローダーをコピーして新規で"Windows 8 Enterprise VHD"という名前で作成する





2.コピーされたか確認

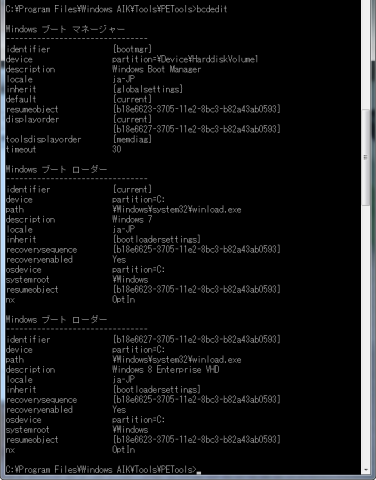

コマンド: bcdedit


・ BCDの内容を表示する

・ ここで、コピーされたブートメニューの「identifer」のGUIDを控えておいてください。

3.コピーしたブートメニューを編集する


コマンド: bcdedit /set <2で控えたGUID> device VHD=[C:]\VHD\Win8Ent.vhd



・ VHD=の後ろは[]の中はVHDを格納したドライブ名を指定してください。

・ その後に、フルパスで作成したVHDファイルのパスを記述します。


コマンド: bcdedit /set <2で控えたGUID> osdevice VHD=[C:]\VHD\Win8Ent.vhd



以上で、ブートメニューにVHDから起動するメニューが追加されました。


・ ただ、このままだと、VHDからはWindows8は起動できません。

Windows7であれば起動可能ですが、Windows8を起動するには先ほども書いたように、BootMgrをWindows8のものと置換する必要があります。




4.ブートマネージャ(BootMgr)を入れ替える その1


Windows8のブートマネージャは、インストールDVDのルートにあります。

Windows7のブートマネージャは、ディスクの管理で見た際に100MBほど、

ドライブレターが割り当てられていない領域があり、そこにあります。

ですが、OS起動状態ではつかまれているため入れ替えができません。

なので、別途、OS回復メニューを起動しそこから入れ替えます。

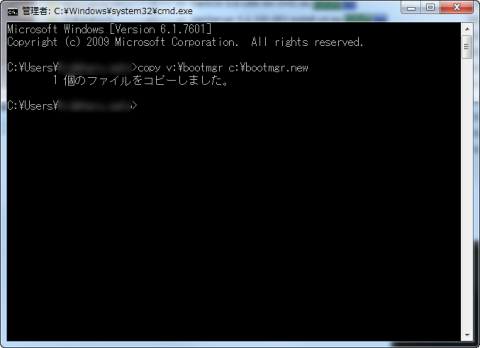

まずは、一時的にDVDから、別名でコピーします。


コマンド: copy v:\bootMgr c:\bootMgr.new


5.ブートマネージャ(BootMgr)を入れ替える その2


PC再起動しすると、ブートマネージャのOS選択画面になる

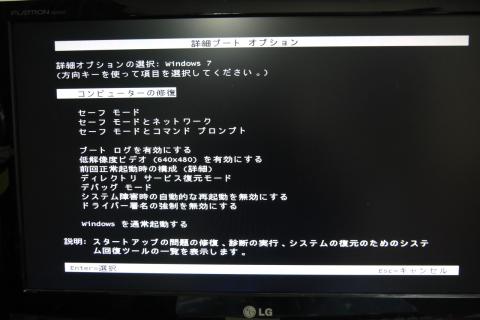

F7キーを押し、詳細ブートオプション画面にします。

メニューから「コンピューターの修復」を選択します。

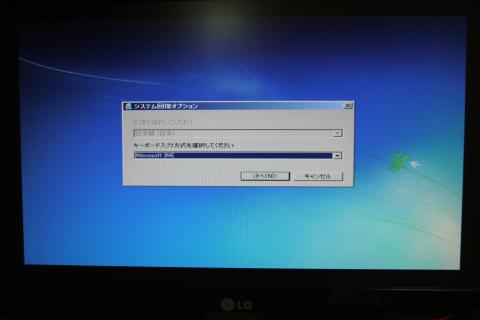

すると、GUIのシステム回復オプションのIME選択画面になるので「次へ」をクリックします

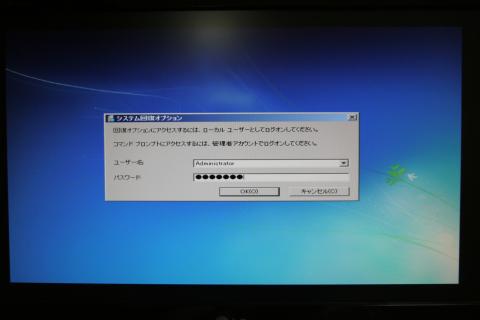

ローカルAdministratorでログインするよう求められるので、ログインします。

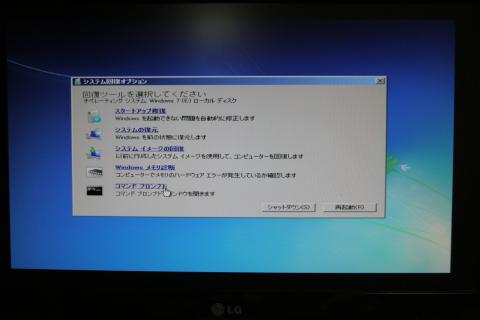

これで回復オプションを選択する画面が出るので、一番下の「コマンドプロンプト」をクリックします


コマンドプロンプトで、先ほどコピーしたBootMgr.newファイルで現状のものを上書きします。


WindowsPE環境なので、ドライブレターが激しく変わっていますので、BootMgr.newファイルを探してください。w

私の環境ではEドライブにありました。


そして、上書きするBCD領域のドライブも探してください。

bootMgrは隠しファイルですので、Dirコマンドに/aオプションをつけて探します。

私の環境ではDドライブでした。

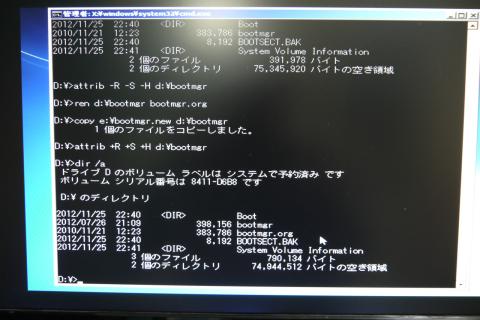

ということで、入れ替えのため、以下の作業を行います。

・ Dドライブ上の今のbootMgrファイルの属性を変更(解除)

コマンド: attrib -R -S -H d:\bootMgr


・ 今のbootMgrファイルをリネーム

コマンド: ren d:\bootMgr bootMgr.org


・ 新しいbootMgrファイル(bootMgr.new)をbootMgrというファイルで上書き

コマンド: copy e:\bootMgr.new d:\bootMgr


・ 上書きしたbootMgrファイルの属性を元に戻す(設定)

コマンド: attrib +R +S +H d:\bootMgr




以上で、ブートマネージャの入れ替えが完了しました。



7.Windows8をVHDブートする


やっと、環境が整ったので、いよいよWin7な環境でWindows8をVHDブートします。


前項のコマンドプロンプトは終了し、PCを再起動します。

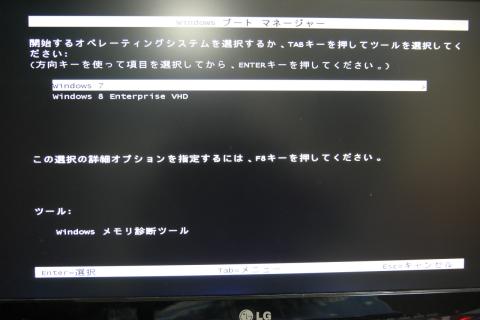

ブートメニューから、Windows 8 Enterprise VHDを選択し、起動します。

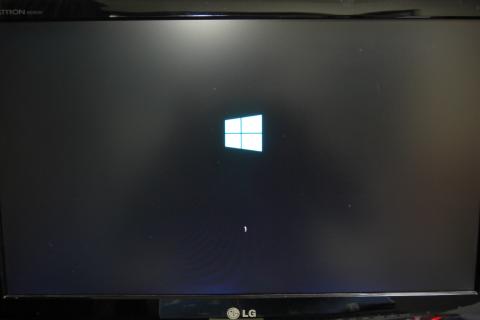

起動します。ロゴが見えてきました。

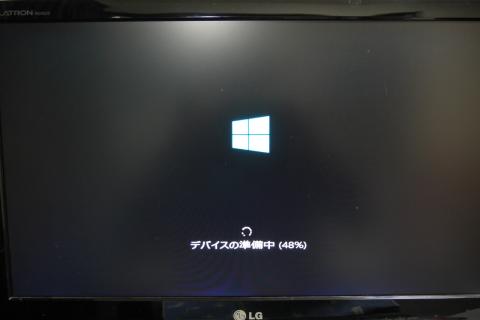

なにやら、準備しているようです。w

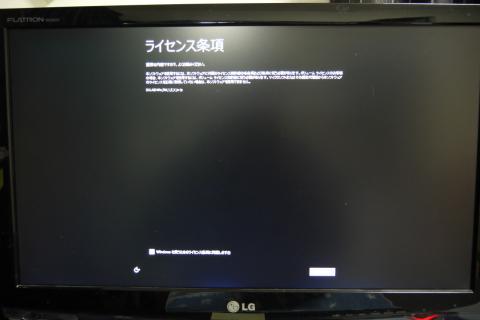

しばらくすると、ライセンス条項を聞かれますので、チェックして同意して次へ進みます。

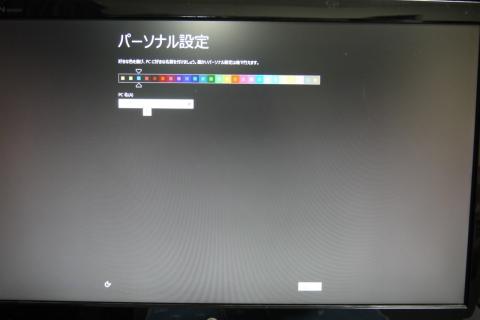

パーソナル設定で画面の色合いを選択します。また、ここでコンピューター名も指定します。


もろもろ設定ありますが、Win8なPCを買うと通過する画面でしょうか。

細かく設定してもよし、簡単設定でもよしです。

画面だけは写真に取ったので、写真貼り付けます。


こんな感じで、いろいろと初期設定が続きます。

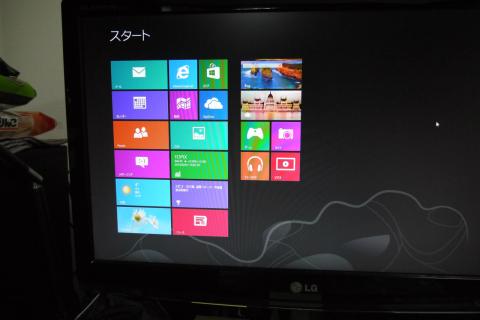

完了すると、よく見る、新UIが出てきました。



8.VHDで起動したら、HDDの速度は?

気になったので、CDMで測定しました。

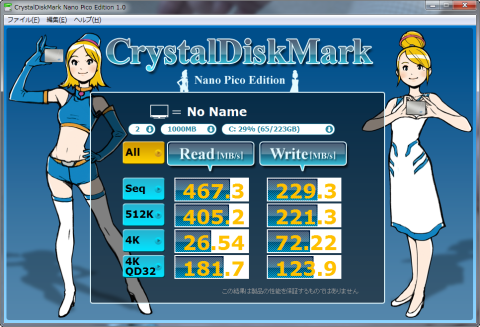

Win7上でCDMの結果がこれです。

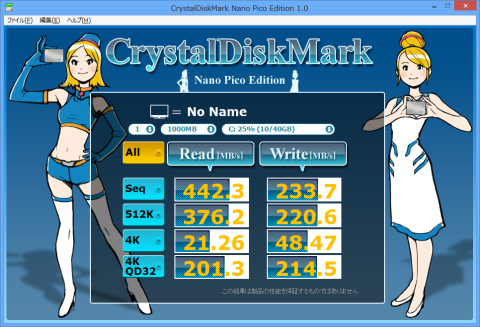

Win8 VHDディスク上で実行した結果がこれです。


そん色ない速度が出ています。むしろ、4K QD32は、Win7ローカルよりも早いです。

使っていても仮想HDDで動いている感覚はありません。


昔はVHDは遅いといわれていましたが、物理ディスクと同等の速度で動いていたのには驚きました。



9.VHDブートするとドライブレターは?

結果からいいます。

VHDの起動ドライブ  → C:

SATA 500GB HDD  → D:

USB3.0 HDD      → E:

VHDがおいてあったSSD → F:


という結果になりました。単純にVHDがおいてあるSSDは、ドライブレターが一番後ろになります。

あとは、D、Eドライブに関してはそのままです。

光学ドライブ関係はそのまま後ろへずれました。


てっきり、D:にVHDがおいてあるSSDがきて、後はずれずれで来ると思いましたが、

以外にも、うまいことドライブレターが振られていました。

D,Eドライブはデータドライブに使っているので、Win7のときと違和感なく使えました。


10.Windowsエクスペリアインデックス

Windows7とWindows8 VHD起動で取得してみました。

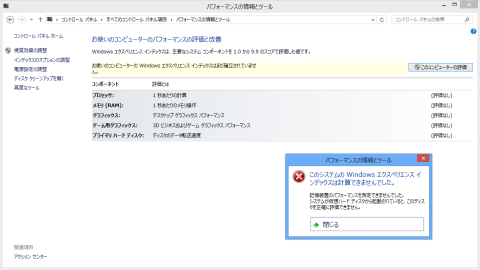

ですが、VHDブートしたWindows8では取得できないことがわかりました。

仮想ディスクでは、パフォーマンスを計測できないようです。。。

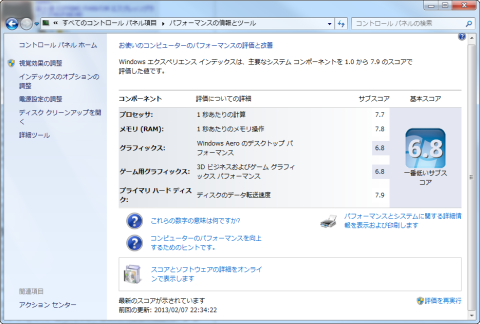

Windows7



Windows8

11.あとがき

VHDブートにしたことで、デュアルブート環境を手に入れましたが、

普段使いで、自宅でVHDブートで使うかというと、検証以外では、使うことはない気がします。

ただ、CP版、RP版のときに既存の環境を壊さずに利用できるので、そこはいい点だと思います。


VHDブートをノートPCでやれば、Vista以降のOS、Serverも含む環境を切り替えて、

デモ等を行うことができるようになるので、人によっては便利かもしれません。


Win8ではHyper-Vも使えるので、VHDブートの用途は限られますが、仮想ではなく、ローカルのハードウエアを利用する検証作業には最適かもしれないですね。


また、不要になれば、ブートメニューから削除と、VHDファイルの削除で、きれいさっぱり消えますので、後始末も簡単です。


もう少し、Win8を使ってみて、Win7な環境をWin8へアップグレードするか検討したいと思います。
