趣味で電子工作をする人は、手間と懐具合で９５％（勝手な思い込みですので違うかも）は蛇の目基板に手配線でパーツをつないでいるはず・・・

でもメーカー品みたいな綺麗な基板（感光基板）にあこがれるモノです。
そこで自分でメーカー品みたいな基板を作る時に使う道具の一つがコレ！

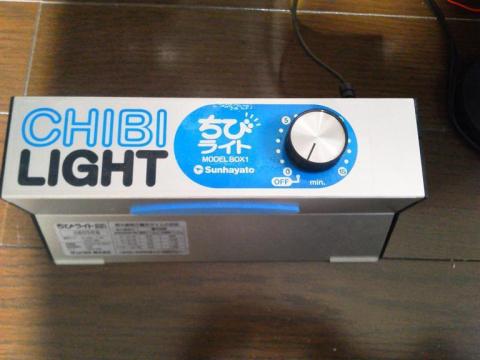

ちびライト～！（ドラえもん風に）

それでは感光基板ってどうやって作るの？ってことで手順を書きましょう。

１．アートワークを透明のシートに印刷する。
　　これは回路パターンを印刷したものです。

今後自作した分に置き換えますが、今回はサンハヤトのパターンを拝借。こんなやつですね。

２．次にプリント感光基板に露光します。
　　専用のプリント基板に１で作ったシートを載せ、今回登録したちびライトで露光します。

露光はちびライトの代わりに蛍光灯などの普通のランプでもできますが、光量と露光時間の調整がちょっと難しくなります。（2，3枚失敗してもよければ感覚でできるようになると思いますが・・・）

３．露光した基板を現像します。

感光基板は下のような構造になってます。

現像剤につけて現像すると露光した部分の感光材がとけて銅材がむき出しになります。

４．エッチング

エッチング材でむき出しになった部分の銅を溶かします。

５．後処理

銅材の上に乗ってる感光材を除去し（アルコール洗浄や再露光して現像処理）、酸化防止のために、レジストやフラックスを塗って、穴あけをすれば完了です。

ただ、現像材やエッチング材は使い捨てです。１回（２～３枚）の基板製作に２０００円くらいでしょうか・・・

国内の専門業者に頼むと、シルクスクリーン印刷やカッティングなどすべてしてくれて１．５万～２万くらいかかります。断然自分でやる方が安かったのですが、最近は海外が安い。
安くて有名なブルガリアのOLIMEXでは

片面160×100mm基板（サイズ内に複数の基板の面付けOK）
４枚までなら１枚２４ユーロ
５枚以上なら１枚１９ユーロ
１１枚以上なら１枚１６ユーロ

送料は８ユーロ。

手間と失敗のリスクを考えたらユーロ安いし依頼した方が綺麗でお得じゃない？

ちなみにもっと大きなサイズの基板や、両面基板もOK。
他業者ですが、４層基板も作ってくれるところもあるのだとか・・・高いでしょうが・・・

さぁ、今作ってるニキシー管時計の基板どうしよっかなぁ～
