一昔前の表示デバイスのニキシー管です。

世界で最も商業的に成功したニキシー管らしく、寿命に関してもデータシートにて２０万時間が保証されています。
約22年も動くなら、ある意味すごいデバイスですね。

こいつは、多機能時計でもつくろうかと思い、H:M:S各2本として6本入手。下の購入価格は1本の値段です。
後々はUSB接続でCPUクロックや温度表示できるようにしても面白いかもしれませんね。

最近なんでも某アニメのおかげで需要が増えてるのだとか・・・
キット化したら一儲けできるかも？サポート面倒なので私はしませんが・・・

昇圧回路用の部品が足りないので、他物品を手に入れたら製作過程をまたここで更新しながら公開していきたいと思います。

12/08/06

昇圧回路用の部品がそろいましたので、試験回路を組んで実験です。
昇圧回路はチョッパー式で約１８０Vの出力をしています。

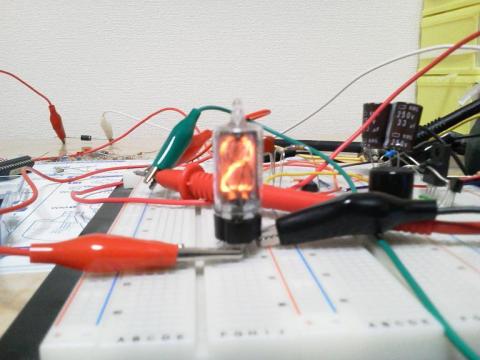

きちんと２が点灯してますね。

最初１６５～１９０Vの間で安定せず揺れて、ニキシー管の灯りも揺らいでちょっとハマりました。

発振用か平滑コンデンサか、・・・コイルか？と思って予備や別のメーカー品とかに変えても変化なし・・・
原因は整流用ダイオード・・・問題のダイオードの写真を撮るの忘れたけど・・・

一般的な整流ダイオードからファースト・リカバリ・ダイオードに交換したら１７８～１８２Vで安定しました。
やれやれです・・・

次はドライブ回路と制御マイコン作らないといけないですね～
