参考ページ：約1.5万円でRetinaなサブディスプレイをお迎えまでの覚え書き
iPad用のRetina液晶をDisplayPortに変換する基板を某所で販売しており、それを実装することによって簡単に10インチ位の高解像度サブディスプレイが手に入ります。
入手元
・液晶パネル
・変換基板
外観

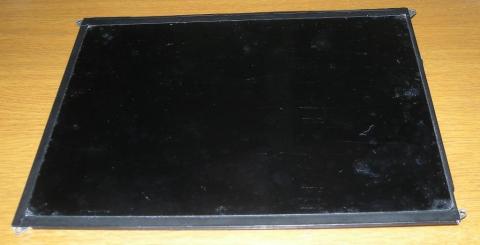

表面(貼ってあるフィルムは出荷時の保護用です)

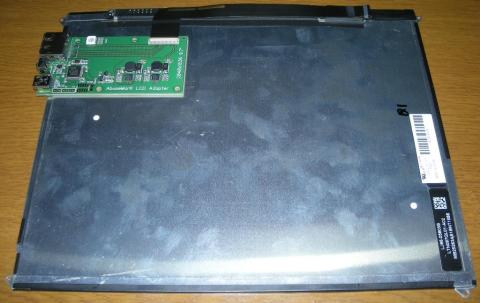

裏面(基板と接続したイメージ、実際は絶縁用に何かを挿れる)

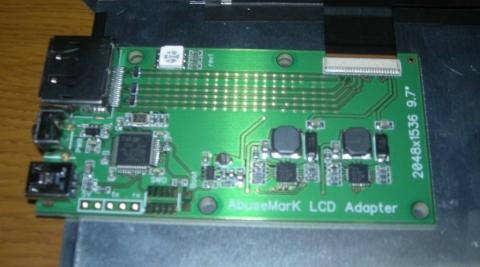

基板アップ

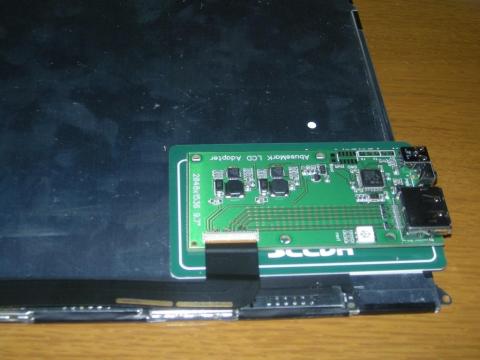

基板をパネルの裏に実装(使っていないポイントカードを挟んで絶縁)

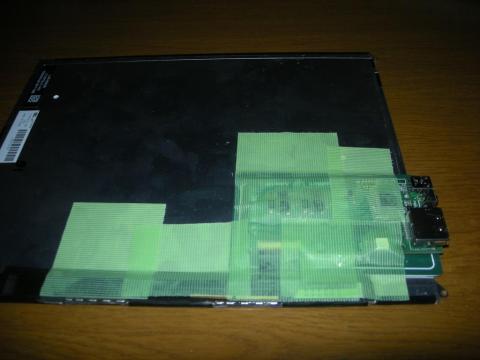

養生テープで基板を固定した感じ
※仮固定をしないと、フラットケーブルが簡単に抜けてしまいます。
Zigsowのトップページを開いてみるとこんな感じ。解像度が凄く大きいことがわかると思います。
GeForceの設定画面。解像度が2048x1536であることがわかる。

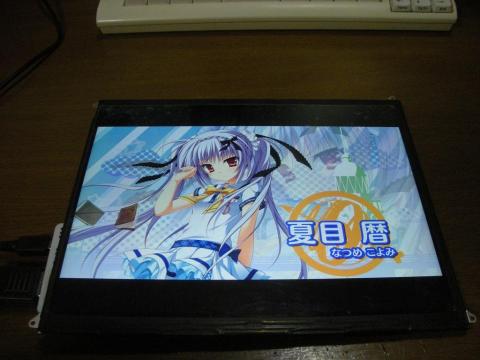

動画再生テスト
発色も申し分なく、きれいな色が出ている。さすがiPad用の液晶。
1280x720と800x600のゲームを同時起動すると、同一画面内に収まりそうな雰囲気です。
※17Cは出荷時の保護シートに書いてある文字です。

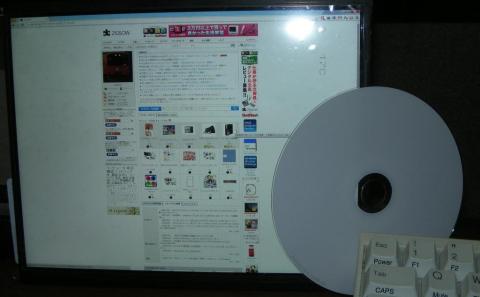

CDとのサイズ比較。9.7インチはこのくらいのサイズです。ネイティブ解像度では文章作成用途では到底使えないですね。
おまけとして、FullHDの動画をDot by Dotで表示している画像。
FullHD以上の解像度なので、余白が有り余っていることがわかる。
電源は5V/1.5A/USB接続なので、そこら辺に転がっているスマホ用充電器を流用するもよし、PCのUSBポートに繋ぐもよしです。ただし、電源が不足していると「ついたり消えたり」します。ついたり消えたりする場合は電源不足なので、ACアダプタを購入するなり、外部電源を供給しましょう。
ノートPCやUSB HUBに接続すると電源が不足して点灯しないです。ご注意ください。
USB接続の解像度の小さいくせにとても高額なディスプレイとか、解像度とサイズが比例してしまって使い勝手の良いサブディスプレイを探していた人におすすめする一品です。
問題はDisplayPortに対応した出力を持つグラボを入手する点と、個人輸入になるので敷居が上がることですが、輸入は簡単です。
また、値段は張りますが、HDMI→DP変換アダプタも販売されているようです。
ケース(と言うか、支えるための土台＋背中)はこれから作ります…。
ちなみにHDCP未対応。サブディスプレイなので許してあげましょー
-
購入金額
0円
-
購入日
2014年04月19日
-
購入場所
北のラブリエさん
2014/04/19
私も欲しいくらいですｗ
あきんばさん
2014/04/19
notokenさん
2014/04/19
作ってみてはいかがでしょうか？
paypalのアカウントとクレジットカードさえアレば実現可能ですよ！
notokenさん
2014/04/19
＞画質はiPadで実証済み
そうなんですよ！すごく発色が綺麗なんです！
タコシーさん
2014/04/19
でも、少ない部品で組みあがるんですね.....
液晶にバックライトのDDコンバーター一体なんですか.....
稲蔵さん
2014/04/19
欲を言えば、どこかが「セットで輸入代行」とかやってくれるとさらに敷居が下がりますね、
秋葉あたりでセット販売していれば、間違いなく買います。
notokenさん
2014/04/19
基板側にコイルのようなそれらしいパーツが有ります。
液晶側は厚さが3mm程度なのでインバータは実装できるのだろうか・・・？
notokenさん
2014/04/19
＞セットで輸入代行
実は基板の方は国内発送です。
液晶のみ個人輸入になっています。
また、輸入代行をすると関税がかかるので少し高くなりますよ。
いぐなっちさん
2014/04/19
ぜひチャレンジしたいですね。
notokenさん
2014/04/19
ぜひぜひ～
リンさん
2014/04/19
notokenさん
2014/04/19
まだ、基板とつなげただけなので
フレームや台座を作るこれからが勝負なのです
砧順一さん
2014/04/19
自作でこんなものを作れるとは。
モノも使いようということでしょうか。
notokenさん
2014/04/19
jakeさん
2014/04/19
ケースは悩みますね。
iPadのモックとかに組み込んでみます？ｗ
notokenさん
2014/04/19
ipadのモック…
いいかもしれませんねｗ
MR2スパイダーさん
2014/04/19
On-LAP 1301ならヨドバシで4,480円で売ってましたが
かなり安いですね。
立派なフレームを期待してます＾＾
しばさん
2014/04/19
notokenさん
2014/04/19
＞1,500円ですか安いですね。
1.5万円なので15k、つまり15,000円です…。
notokenさん
2014/04/19
高解像度、発色綺麗、文句なしです！
南部町さん
2014/04/19
そこらで3Kぐらいで売られているHDMI-DPが使えるか気になる所・・・
notokenさん
2014/04/19
DP→HDMI変換ケーブルはDPからHDMIへの一方通行です。
規格の問題で、DPやThunderboltはHDMIと同等の信号を出力できるようになっていますが、HDMIはDPの信号を出せないので無理です。
白輝望さん
2014/04/19
フレームの工夫は必要ありますが、そこがこれからの楽しみですね！
notokenさん
2014/04/19
＞海外通販が敷居が高そう。
1000円位のものならホイそれと(届かなければ勉強代と考えて)購入できますが、やはり1万とかになると辛いですよね。
＞そこがこれからの楽しみですね！
はい！
hideさん
2014/04/19
やってみようかと思っています、ディスプレー自体は個人輸入でカードでいいんですかね？？
基盤は国内販売ですね、これは簡単そう・・・
notokenさん
2014/04/19
＞基盤は国内販売ですね
はい、中身が全部英語だったので住所も英語で注文したら
九州から届きました！
しかも宛名も全て日本語で。
よく基板購入元のページを見ると
「国内ご利用方法」という日本語があります。
しかもそこにしっかりと「熊本からメール便で発送します」って書いてありましたorz
http://abusemark.com/store/index.php?main_page=page_2
銀行振込でも購入可能ですｗ
リーダーさん
2014/04/19
自作も楽しめるし、画面もキレイだし
面白いです。
この金額なら遊ぶには丁度いいかも・・・ｗ
※液晶パネルを割る自信がありますがっ
notokenさん
2014/04/19
＞※液晶パネルを割る自信がありますがっ
(笑)(爆)
恐るべき社会人パワー。
貧乏学生なので慎重に扱っています。
ZigZagmanさん
2014/04/19
notokenさん
2014/04/19
改造度、いい単語ですｗ
インディアンヘッドさん
2014/04/20
自作好きにはたまらないアイテムに
なりそうですね。
notokenさん
2014/04/20
南部町さん
2014/04/20
>規格の問題で、DPやThunderboltはHDMIと
>同等の信号を出力できるようになっていますが、
>HDMIはDPの信号を出せないので無理です。
DP→HDMI(DVI) OK
HDMI(DVI)→DP NG
といった話は聞いた事がありますが、
HDMI→D-Sub変換なる物が売っている世の中
「HDMI(DVI)→DP変換も、もしかしてあるんじゃ無いか」
と調べてみたらこんな話が・・・
Wiki ：DisplayPort「ソース機器の対応次第で、DisplayPort-DVI／DisplayPort-HDMI変換アダプタを利用し、DVI/HDMIシンク機器への接続も可能になり、その逆も可能である」
DisplayPortは使ったことが無いので、よくわからないです・・・
誰かエロい人おしえて！
notokenさん
2014/04/20
＞その逆も可能である。
試してみようと思います。
＞HDMI→D-Sub変換なる物が売っている
信号的に無理なのですが、何故か売っているのですよね。
多分、一部の機器専用だと思います。
南部町さん
2014/04/20
>信号的に無理なのですが、何故か売っているのですよね。
>多分、一部の機器専用だと思います。
コヤツは買って試してみましたが(確か価格は1000～1500NTD)
PS3(HDMI)とD-Sub(FullHD)で動作しました
デジアナ回路を積んでいるっぽいですけど、
HDMIの供給だけで動く中々出来る子でした
notokenさん
2014/04/20
こういうブツをそうそうしてしまいました。
http://www.ebay.com/itm/HDMI-GOLD-MALE-TO-VGA-HD-15-MALE-...
変換回路が入っているなら納得です。
退会したユーザーさん
2014/04/20
ガワをIntuosにして、その幅に埋め込んで、その上にガラスパネルを取り付けて固定。
・・・どうでしょう
notokenさん
2014/04/20
面白そうですね。
私はアクリル板の間に挟む予定です。
理由はとりあえず、初めての透明なものの工作なので難易度を上げたくないのです。
名湯さん
2014/04/20
ちょっと前はこんなことして遊んでましたが、もう時代が違いますね(´・ω・`)
notokenさん
2014/04/20
＞9.7インチだとかなり割り切った使い方
はい、サブディスプレイ用途に割りきって使います。
主な用途はアニメとゲームかな…？
nekosogiさん
2014/04/27
なんかの機会にまた見たい、訪ねたいページです。
notokenさん
2014/04/27
