此方のマザーが、チョット不調なので、（USB3.0の機器不認識）
ASUSTek Intel Z77チップセット搭 載 ATXマ ザーボード SABERTOOTH Z77に換装しました。



外箱

正規代理店のMVK扱い品ですので、保証関係は、安心です。

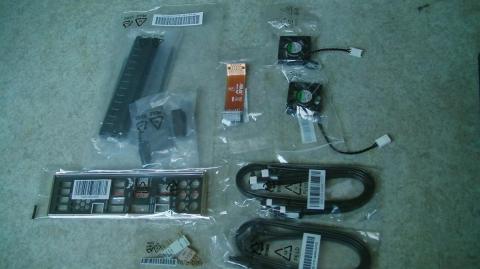

付属品

日本語マニュアル
サポートDVD
SATAケーブル　6Gb/sx2 3Gb/sx2
SLIブリッジケーブル
I/Oパネル
まぁ以上は、大体のマザーに付属していますが、
以下は、 SABERTOOTHだけに、付属していると思います。
35mm冷却ファンx2
PCI EX x16スロット用ダストカバーx3 、 x1スロット用ダストカバーx3、メモリスロット用ダストカバーx2

本体

CPCソケット以外のとこは、カバーで覆われていて、中が見えないです。

PCI Expressスロット部もカバーで覆われて居ます。未使用スロットには、ダストカバーが付属しているので、良いですね。

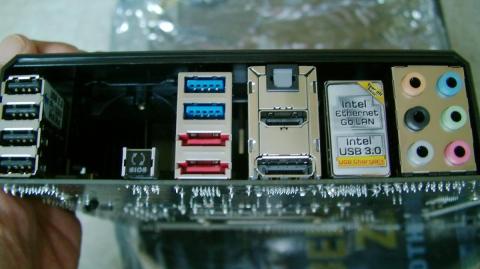

I/Oパネル部の画層です。
USB 2.0ポートx4
USB 3.0ポートx4
光デジタルS/PDIF出力ポート
LANポート
USB BIOS Flashback ボタン
eSATA x2
Display port
HDMI
オーディオI/O

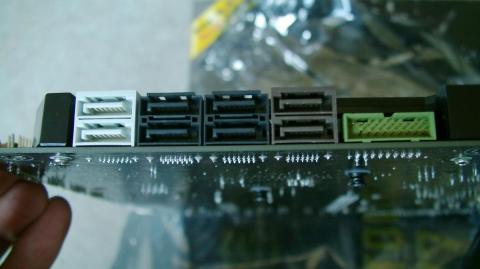

SATA接続部です。
intel Z77 SATA 6.0Gb/sx2 SATA 3.0Gb/sx4
Asmedia SATA 6.0Gb/sx2
USB 3.0コネクタ
になります、SATA 6.0Gb/sが、4ポート使えるのは、嬉しいです。

システムパネルコネクタ
USB 2.0コネクタ
フロントオーディオコネクタ


換装が完了しましたので、チェックし電源入れてみました。

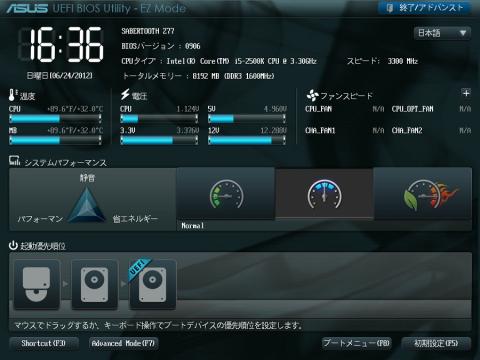

今のところ、問題無いので先ずは、BIOS設定します。

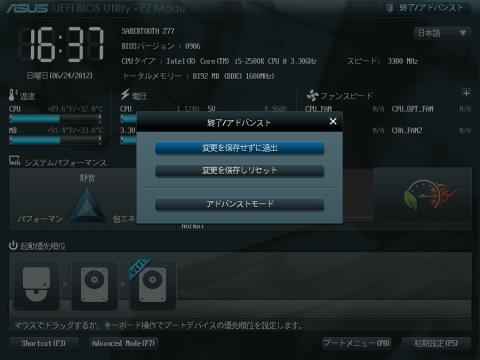

設定は、EZモードでも良いのですが、アドバンスモードに切替ます。

RAID設定も終わり、OSが起動し、ドライバ、インストールしましたが、
何と、3回目の電話認証になりました。
マザー換装したら、やっぱりダメですね～、慣れた(笑)電話認証ですので、
すんなり認証されました。

マザー換装しましたので、

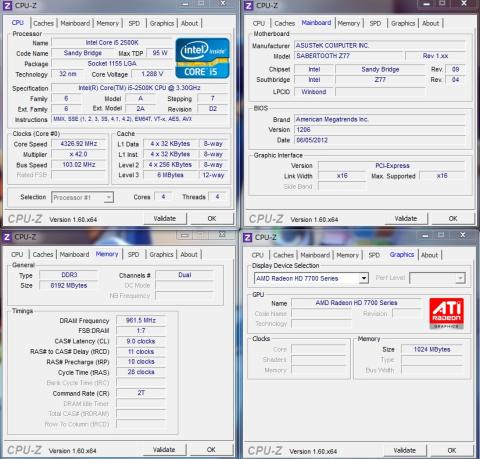

CPU-Zと、ブートドライブの速度測定のSS載せます。

•TUF Thermal Armorについて

私の、認識不足で申し訳ございませんでした。

バックパネル部と、マザー中央部のファンですが、両方共吸気になっていました。
こちらに。詳細がありますので、参考よろしくお願いします。
SABERTOOTH Z77

尚、このサイトから引用させて頂いた動画アップします。

又、VGA出力ですが、HDMIとDisplay portが付いています。

7/2追記

BIOSアップと、OCしてみました。
