TopGunReview用のz77マザーとして購入。
何かすごく強そうです。
内部インターフェースまわりです。
- USB3.0コネクタ
- intel Z77 SATA 6.0Gb/s x 2(ブラウン)
- intel Z77 SATA 3.0Gb/s x 4(ブラック)
- Asmedia SATA 6.0Gb/s x 2(ホワイトマニュアル上はグレーと表記)
となってます。
Asmediaのポートはデータドライブ用でATAPIデバイスはサポートしてないそうです。
それでもSATA 6.0Gb/sが合計4ポートもあるのはうれしいですね。
バックパネル回り
バックパネルまわりです。
左上部より
- USB2.0 x 4
- USB BIOS FlashBackボタン
- Asmedia USB3.0 x 2
- eSATA x 2
- 光デジタルS/PDIF出力ポート x 1
- HDMI x 1
- ディスプレイポート x 1
- LANポート x 1
- Intel USB3.0 x 2
- オーディオポート
となってます。S/PDIFの同軸ポートないじゃん。自作DACと同軸でつなぐつもりだったけど光でつなぐか・・・基板上のコネクタから同軸ポート引っ張り出すか・・・
USB BIOS FlashBackボタンは押すことで、Intel USBポートに挿したUSB内のBIOSファイルを読み込んでUPDATEを実行してくれるもののようです。

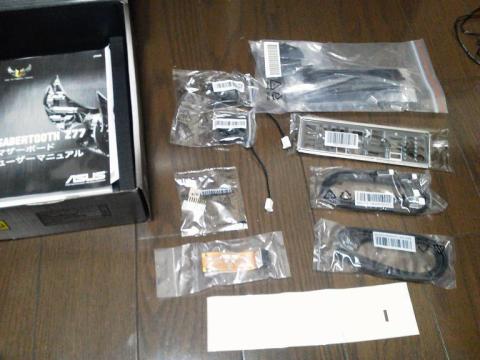

付属品です。
てかって写ってなかったシール。タフです。
タフって聞くとマッチョマンってイメージです。強そうですね~
それでは付属のFANを取りつけます。

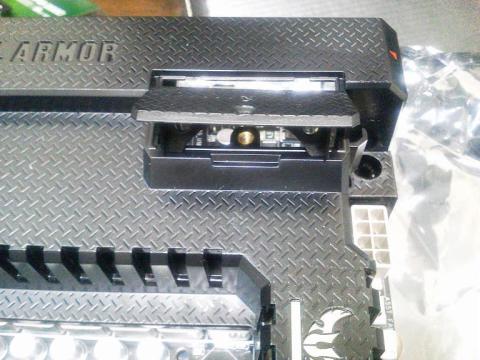

バックパネル側のカバーを外します。
そしてその下に35mmのFANを取りつけ(取り付け写真忘れました・・・)
エアフローも考慮された設計になってるので、取り付け方向に注意です。FANには矢印で取り付け方向書いてくれてます。

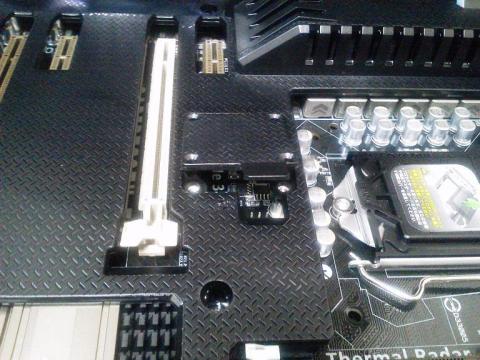

ちなみにここは40mmのFANを取りつけるアタッチメントも付属してます。
こんな感じで付属のFANを設置。
あとは、CPUやメモリ、ビデオまわりのカードを載せて完了。
何事もなくz68からz77への移行完了しました。
これでデータを取る準備ができました。
TopGunReviewのためにこれからガンガン使わせてもらいましょう!!
12/07/08

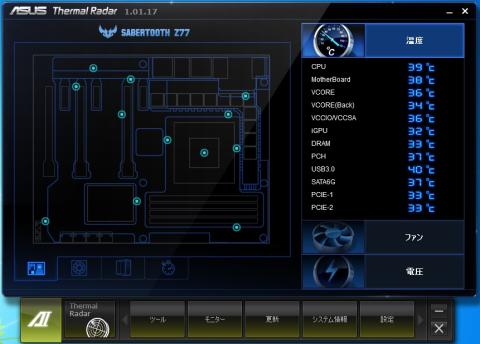

CPUの他、マザーボード各地点の温度、FAN回転数、電圧をモニタすることができます。
きちんと冷却できているか一目瞭然ですね。
-
購入金額
23,220円
-
購入日
2012年06月30日
-
購入場所
ソフマップ楽天市場店
リーダーさん
2012/07/06
eulerさん
2012/07/06
かっちょいいっしょ?
でもケースに収めると見えないのですが・・・
デコポンさん
2012/07/06
パネル周辺に囲いがしてあるだけでもカッコいいのに更にFAN付きの熱対策済み。
シビレマス!
良い物知ってますねぇ。僕ももう少し勉強しなきゃ。
退会したユーザーさん
2012/07/06
あたらすぃPCは楽しみでつね^^v
eulerさん
2012/07/06
以前にもこんな板が張ってあるマザーが出てたんですが、それの後継機種のようです。
それでZ77マザー探してる時にたまたま見つけて、買うならコレって勝手に思い込んでました。
まぁケースに納めれば見た目なんてあまり関係ないかもしれませんが、一応冷却、防塵防埃効果はあるようです。
あと、冷却性能も考えられてるとのことですが・・・どうでしょう?
eulerさん
2012/07/06
やっぱ見た目かっちょいいですよね?
新しいPCといっても劇的な変化をするわけではないのでどうでしょう?
以前のCorei7 2600kの時は変わったなぁって体感できましたが・・・
TopGunReviewでCorei7まで選出されると購入した甲斐がでるかも?
