ASRock Z77 Extreme6 は、ゲーミングマザーボードFatal1ty系を除けば、最上位グレードのZ77マザーボードになります。のはずでしたが…レビューまで時間が開いたら Extreme9 が登場してしまい、Extremeとしては真ん中になってしまいました。

レビューのお品書きは次の通りです。

• どんなマザーボードなの？
• なんで除湿機機能がマザーに？
• 計測してみよう！

CPU

Z77の性能を発揮するには、Ivy Bridgeが適切なので、今回 i5-3570Kを用意しました。

メモリ

まず DDR3-1333 9-9-9-24 16GB構成でいきます。

次に DDR3-1600 9-9-9-24 16GBに変更します。

GPU

レビューさせていただいた GV-R777OC-1GDを使います。

ケース

従来のメインマシンのアルミケース OWL-PC-60をそのまま使います。
その他のパーツについては、ケースに記載しています。

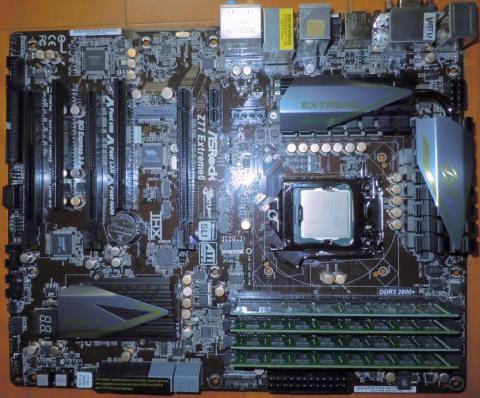

マザーボード TOPVIEW

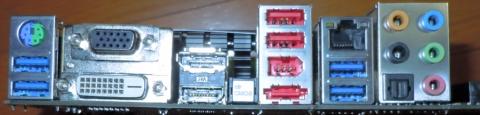

IOパネル SIDE VIEW

次にIOパネルです。
・PS/2 (コンボ)
・USB3.0 SuperSpeed (青) x2
Z77接続のUSB3.0ポートです

・アナログRGB + DVI-D + HDMI + Display Port
GA-Z77X-UD5Hと同じ構成です。

・CMOSクリアボタン

・USB2.0 (赤) x2
スタンバイ時でも充電できるUSBポートです。
・IEEE1394a x1
1394を使用するユーザーは少ないと思うのですが、搭載されています。
・eSATA x1
PCH接続のSATA2.0仕様です。

・USB3.0 SuperSpeed (青) x2
Etron EJ168AによるUSB3.0ポートです
・GbE (RJ45)
Broadcom BCM57781を使った GbEです。

・HD Audioの音声 5個
入出力方向設定可能な5個です。
GA-Z77X-UD5Hと同じ、Realtek ALC898を使ってますね。

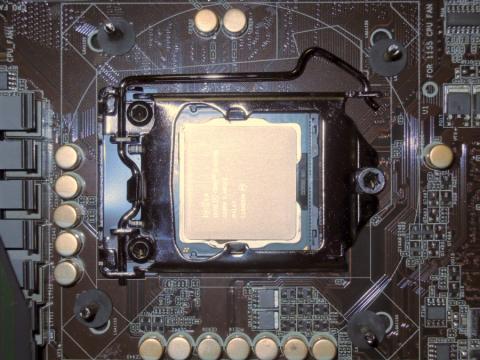

CPU電源回路

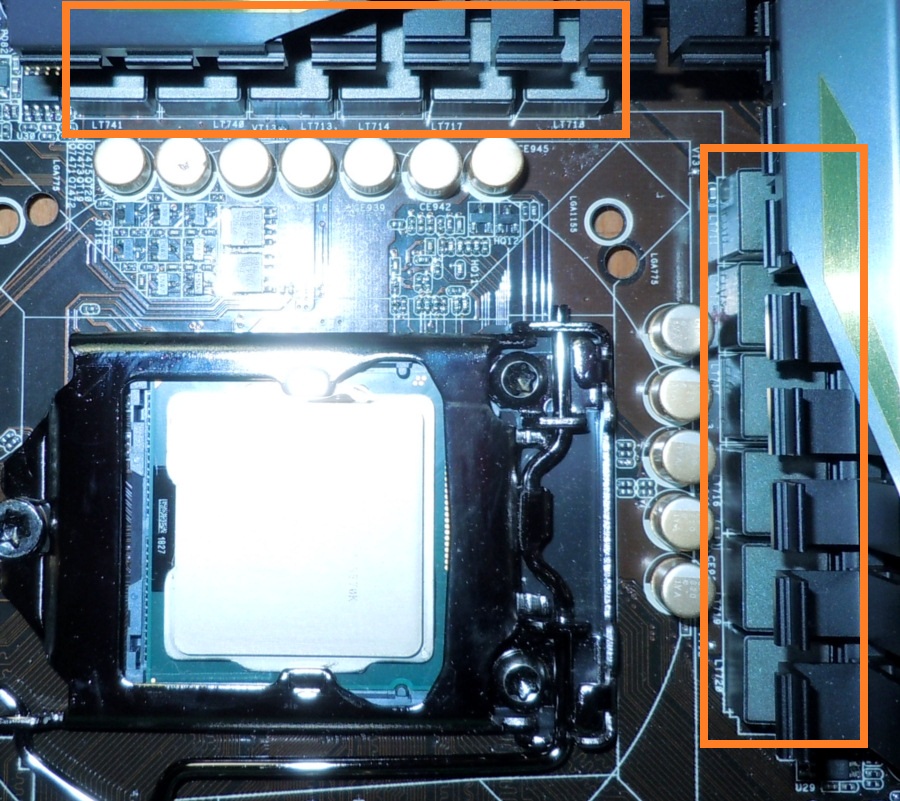

デジタルPWM採用の8 + 4 電源フェーズ設計ということで、インダクタが12個見えます。
デラックスなゴールドコンデンサだそうですよ。ゴールドコーティングって何かいいことあるんかな？

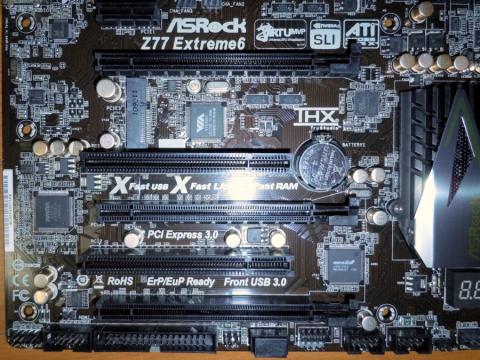

変態の証？

下左から、HD AUDIO端子、COM1、変態FDD、1394a、CIR、USB2.0ポートヘッダx3。
あと7セグメントLEDが Dr.Debugで、POSTコードが見られるありがたい存在ですね。

なお、HDAUDIOの端子がIOパネル付近でノイズ的には有利ですが、ケーブルが届かない可能性があります。

あとは
- 2 x PCI Express 3.0 x16 スロット (PCIE2/PCIE4: シングルカードx16 (PCIE2) / x8 (PCIE4) あるいはデュアルカードx8/x8モード)
- 1 x PCI Express 2.0 x16 スロット (PCIE5: x4モデル)
- 1 x PCI Express 2.0 x1 スロット
- 1 x mini-PCI Express スロット
- 2 x PCI スロット
mini PCIeは WiFiで使うんでしょうか？

あと、写っていませんが、
SATA3 x4 (PCH接続x2, ASMedia ASM1061接続 x2)
SATA2 x4 (PCH接続)
があります。

除湿機と言ってますが、部屋の除湿を目的としたものではなく、
マザーボードが湿度によるショートなどで故障するのを防ぐ機能で、勝手に電源を入れてS4/S5ステートにはいったら、チップセット他が停止している中で CPUファンを回す仕組みです。
マザーボードを動作させることで温めて、湿気をケース内に追い出して、それをファンで外に出すんですね。

ASRockの7シリーズのマザーにほぼ共通に実装されている機能ですが、
機能使用可否、継続時間、ファンの回転等はBIOSで設定できます。

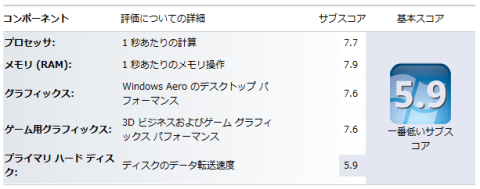

１．Windows エクスペリエンスインデックス

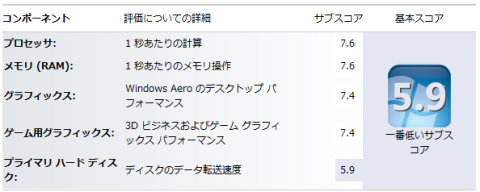

HD6770+DDR3-1333動作時

HD7770+DDR3-1600動作時

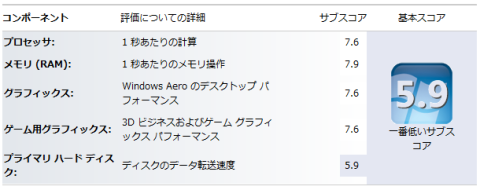

HD7770+DDR3-1600動作時 OC 4200MHz

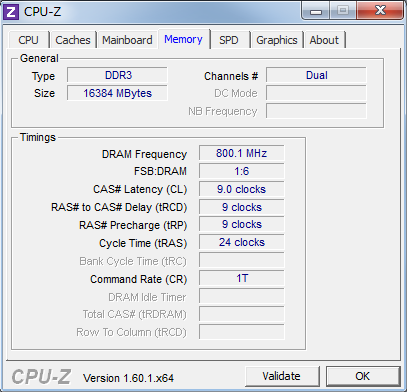

DDR3-1600を1.50Vで 1Tで動作させると、メモリが7.9になります。

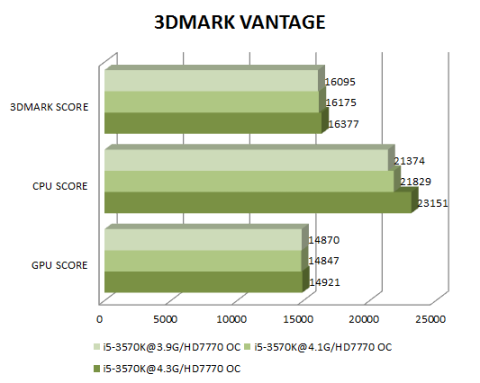

２．3DMark Vantage

TBクロックを少しずつ変えてみました。今のところ 4.3GHzがお手軽OC限界のようです。

GA-Z77X-UD5Hですが、前のモデル GA-Z68X-UD3Hなどに比べて、改善が進んでいて
Ivy Bridgeユーザーはもちろん、Sandy Bridgeユーザーにもお勧めできます。

お勧めポイント
・UEFI BIOS搭載
・地味だけど、USB3.0ブラケット付属
・POSTコード表示があって、どこまで進捗したのかわかって不具合時の切り分けに便利
・CMOSクリアスイッチがリアパネルにあって便利

これらのポイントに惹かれるユーザーには買いでしょう！

(2012/06/11)

このマザーボードなんですが、GA-Z77X-UD5Hに比べると、グレードの割に、

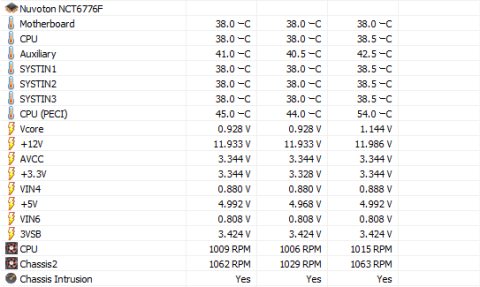

マザーボード全体のセンサーになっている Nuvoton NCT6776F だけで、
電源系の電圧センサが圧倒的に少ないですね。

GA-Z77X-UD5Hの場合は、PMBusをサポートしているデジタルPWM ICのセンサー値が取れます。

2012/10/17現在

突発リブートおよびNIC不良にて、メーカー修理に出戻り中です。

現在のメインPCのマザーは、板祭リターンズ R3の GA-Z77MX-D3Hです。

とうとう PCIスロットが0になりました。

2012/11/01

退院してきましたが、メインPCは GA-Z77MX-D3Hで具合が良いので、メインには戻さない予定です。

i7-3770K 来ないかな…
