ES9018の実力やいかに?

完成品(中古)をヤフオクでゲットしました。
クロック逓倍基板、ジッタクリーナーも合わせて入手。


2014.04.13



本日より、本格的に製作を進める事にしました。

出品者の使用環境と若干違いがあるので、マニュアルを見ながら調整を進めます。



とりあえず、逓倍クロック基板の設定は特に変更なさそう。

PICはこれに入れ替え。

LCDを接続するので、結局、3.3V給電はあきらめ5V給電へ変更。

別基板で、タクトスイッチを設ける。これは暫定的。

このスイッチでLCDに表示されるメニューに従って、モード切り替え、設定変更などを行う仕様のようです。

後は、タクトスイッチ基板との接続と、LCDの取り付けまで進めば給電、動作確認に入れます。




【検討事項】

最終的に、

(1)S/PDIF直接入力にするか、DAI基板を組み合わせ、I2S接続にするか?

(2)ジッタクリーナーを接続するか?




(2)は、DAI基板を接続する場合には、DAI基板とDAC基板の間に挟む。

もしくは、DAC基板に直接接続する。

これは、もう少し先に決めればいいので、まずは出音優先で進めることにします。

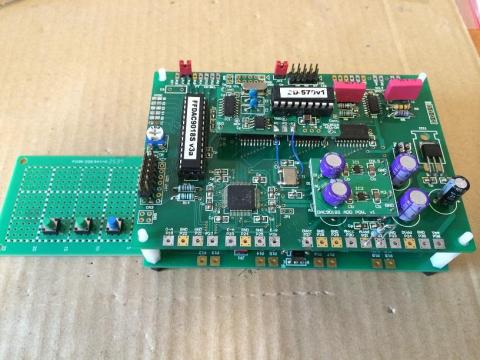

で、ここまできた。

なんだか、格好の悪いオブジェみたいw

まだ3.3Vは流してません。レギュレータの挙動が若干不審。

ES9018Sブッ壊れたら涙ですから。

下の基板は、

です。



  • 購入金額

    15,000円

  • 購入日

    2014年02月19日

  • 購入場所

    Fujiwaraさんの頒布

12人がこのレビューをCOOLしました!

コメント (15)

  • mr_osaminさん

    2014/02/20

    これも現在、頒布が終了してますね。
  • mr_osaminさん

    2014/02/20

    本日検品。

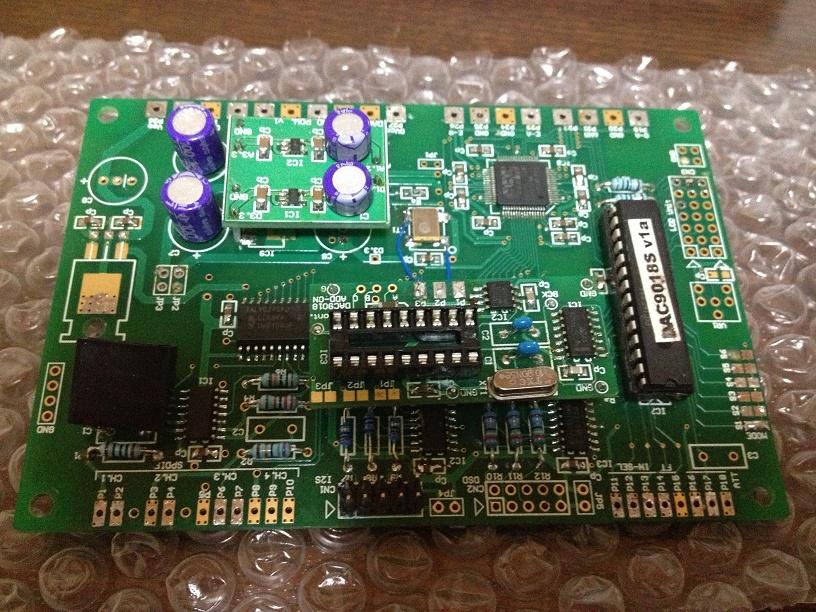

    DAC基盤

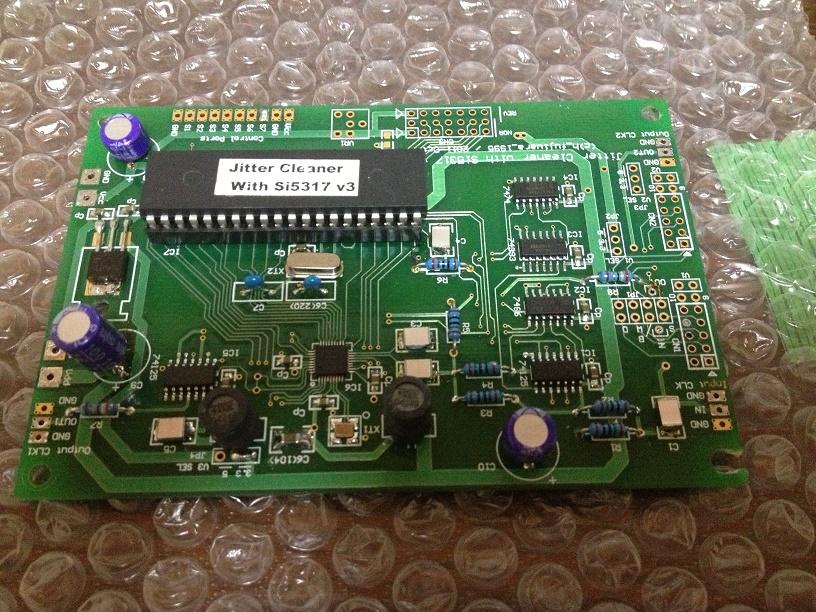

    ジッタクリーナー基盤
  • eulerさん

    2014/02/21

    9018Sですか。
    ますます強化されてますね~

    しかしこれ頒布一時停止じゃなくて終了なんですかね?
