電解コンデンサが妊娠したまま、特価ワゴンに投げ込まれていた可愛そうなやつです･ﾟ･(つД`)･ﾟ･
【メーカー/型番】MSI / RC410M-L (MS-7173)
【チップセット】ATI Radeon Xpress 200（RC410)+SB450
【Socket/Slot】LGA775
【対応CPU】～PentiumD960、他Pentium4/CeleronD
【メモリスロット】DDR2×2
【拡張スロット】PCI-E(×16)×1、PCI-E(×1)×1、PCI
【主なオンボードデバイス】VGA(D-SUB)、S-ATA×2、LAN
【フォームファクタ】M-ATX
【リリース時期】2006年1月頃
【発売時の記事】
http://akiba-pc.watch.impress.co.jp/hotline/20060128/ni_i...
このマザーは、e-machine向けのOEM品で、純正仕様から少しデチューンされています(´･ω･`)
・S-ATA×4がS-ATA×2に減らされている・・・
・ALC880の8chサウンドが、ALC655の6chサウンドに減らされている・・・
搭載されているチップセットは比較的珍しい、ATI RADEON Xpress200で、RADEON X300SE相当の内蔵グラフィックを持っています。スペック的にはAeroもいけるはず(^^;
拡張性はメモリソケット2本、S-ATA2本と低めですが、IDEは残っていますし、PCI-E×16もあるので、それなりに延命はできそうです。
それ以前に、このマザー、Pentium4-631で試したところ起動しませんでしたorz
電源は入るがPOSTせず・・・
ボードをよく眺めてみると、ノースブリッジの隣の「TEAPO 6.3V1000μF」の電解コンデンサが2つ妊娠していました・・・（恐らく、FETの熱にやられたものだと思います）
とりあえず、手持ちのニチコンのコンデンサに交換(｀･ω･´)
ベタパターンが小さめの為、簡単に取り替えることができました。

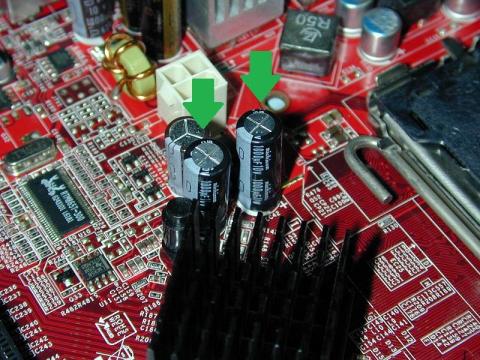

交換後のコンデンサ

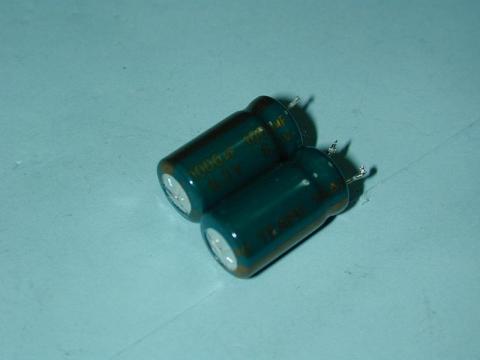

外した、妊娠中のコンデンサ
写真だと膨らんでいるの判りづらいかな(^^;

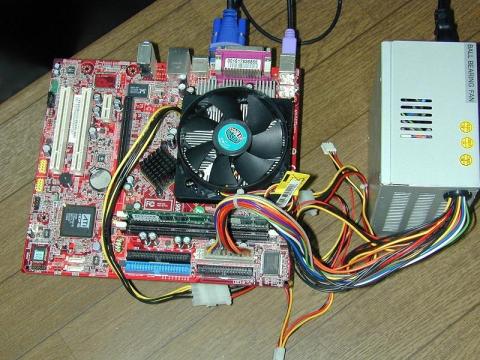

んで、まな板状態にして、生け贄のPen4-631、PC4200-256MB、ファン、電源（もちろん全てジャンクｗ）を付けて、電源ピンをドライバで(・∀・)σポチっとな。
生け贄付き、火入れの儀式
パポッ！

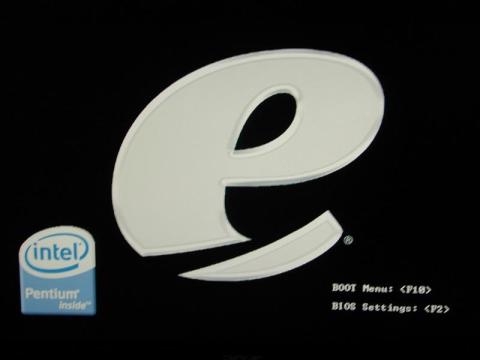

BIOSｷﾀ――（ﾟ∀ﾟ）――ッ！
とりあえず、無事に復活です(；ﾟ∀ﾟ)=3
単純なコンデンサ不良でした。これが一番楽なパターンですね(^^;
LGA775マザーが200円なら安いかな。
ただ、このマザー、ネットバーストなCPUにしか対応しないので、あまり使い道が無いかも(^^;
-
購入金額
200円
-
購入日
2011年09月03日
-
購入場所
大阪日本橋のジャンク屋
makibisiさん
2011/09/05
それにしても、２００円は安いですね～。
ふっけんさん
2011/09/05
この値段なら、オモチャ代わりにちょうど良いかも(^^;
PCI-Eもあることだし、動画支援付きローエンドVGAを挿して、メディアプレーヤーにでもしようと思ったけど、プレスココアのCeleronとPen4が熱すぎて、3日で敗退・・・
65W版のシダーミルコアのCPUが手に入るまでお預けです(^^;
れいんさん
2011/09/06
部品たちに
また希望を与えた、
ふっけんさんなのでした。
めでたし。
いぐなっちさん
2011/09/06
和屋さん
2011/09/06
ジャンクショップなんて近所に無いから・・・orz
ふっけんさん
2011/09/06
ありがとうございます！
でも、修理しても使うか微妙(^^;
せめて、CoreアーキテクチャのCeleronが載れば・・・
いぐなっちさん
一度、サウンドチップ周りだけやってみたい気がしますｗ
でも、PCに使われているような小型品はあまり手に入らなかったり(^^;
和屋さん
コンデンサ交換で直るなら安いですよねｗ
もっと、新しいモデルも欲しいのですが、
新しいモデルは大抵、別の原因が多いですね(^^;
