前回の 「スマート彗星」 に引き続きの ASRock 2枚目～となりました ＾＾；
う～ん、なかなか GIGABYTE さんに手が出せない．．．
Z68だよ、Z68！！ って、今更．．． もうＺ７７が来るんでしょ？ ｏｒｚ
ま、気にしない、気にしないww
お陰で、割と安く手に入った訳ですからね
見て下さい、どうです？ このブラックのマザーにゴールドのコンデンサ！
カッチョエ～じゃないですかww （ストロボ使った方がよく光ったww）
ASRock Z68Extreme4 Gen3
全体の雰囲気はこんな感じ
ASRock Z68Extreme4 Gen3

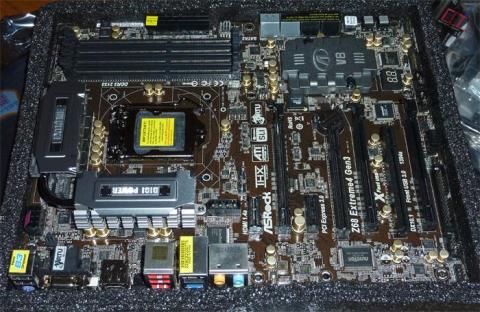

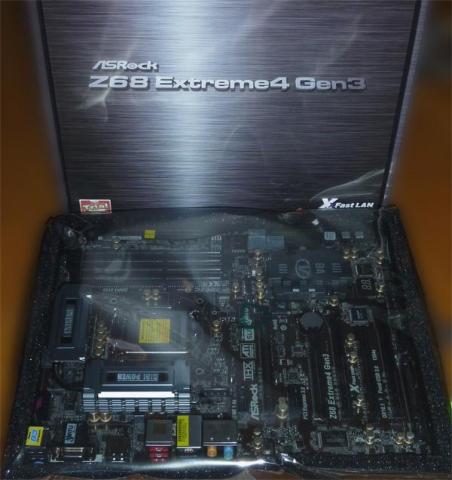

袋から出したぞー！ (^0^) （って、写真の順序はちょっと違うか）
ASRock Z68Extreme4 Gen

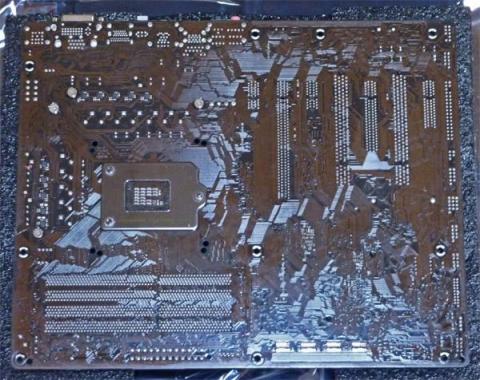

裏も黒、黒ですよ！（ストロボ使うと茶に見える．．．ｏｒｚ）

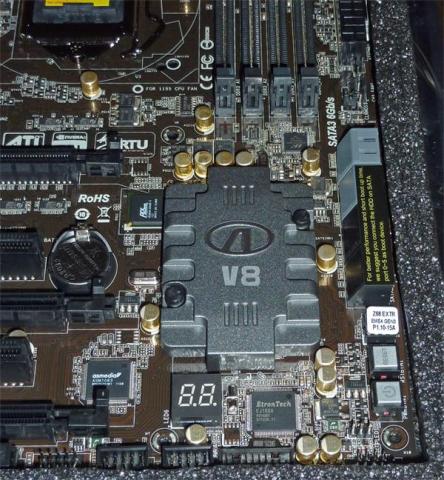

V８ って書いてあるヒートシンクの下に Z６８ があります（多分、間違いない！）
コレＶ８なんて・・・ 車のエンジンヘッドカバーにも見えてくるわww

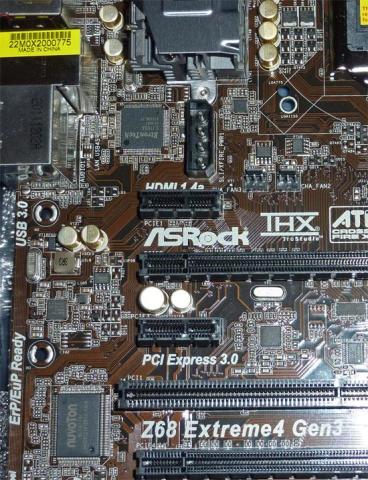

で、その下方にあるチップが、USB３.０のコントローラ（EtronTech EJ168A）
こっちはフロントパネル用～♪ そうなんです、フロントパネルにUSB３.０が付く
ただ・・・ 認証ロゴが無い、もしや USB２.０ との互換性が無い？！ 汗
superspeedusb_logo
恐る恐る、ＵＳＢ２.０のメモリスティックを刺してみると・・・ 見えた！ ＾＾；
ひとまずは問題なさそうです ホッ （・・・動いてからの話ですけど）

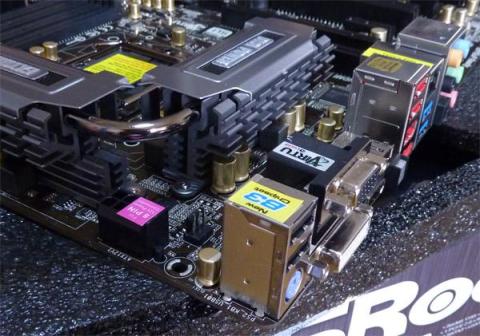

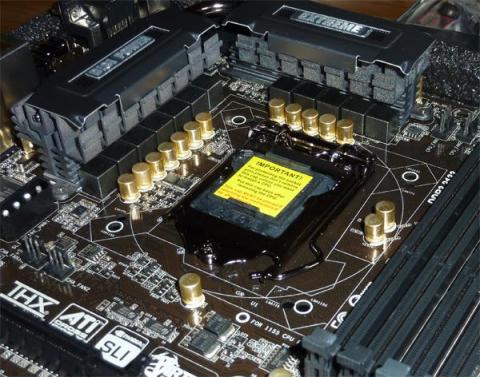

ＣＰＵ回りの電源回路のヒートシンク、ここにはヒートパイプも使われてますね
このカバー、文字のところ メッシュですよ、メッシュ！ www

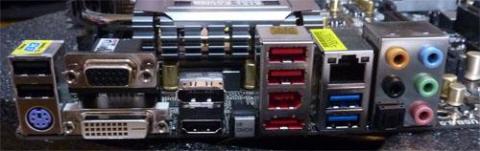

IO部分は、こんな感じですね
こちらはIOパネル側のUSB３.０チップ、フロントと同じチップ（ペリフェラルコネクタの横）
で、USBを更に速くするんだー！って、ユーティリティーがあって・・・
「X Ｆａｓｔ ＵＳＢ」 と言うのがあるんですが、詳しいことは試してません ＾＾；
このマザーの特徴の１つに、「次世代PCI-E 3.0のサポート」 があり
その為、マザーの名前にも “ Gen3 ” と入っている訳ですが
多分、グラボは使わずに、ＣＰＵ内蔵を使うと思うので 関係ナシ！www
対応のCPUも必要になりますからね～ ＾＾；
じゃ、別に GEN３じゃなくても・・・ そうなんですが 無し の方が高かった

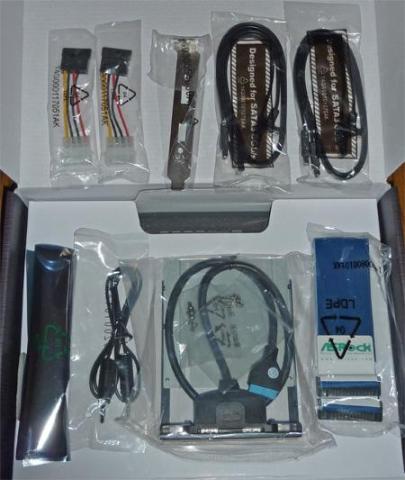

付属品は こちら～
付属品
フロッピードライブ用のケーブルが付いている ＾＾； これって・・・
ちゃんとコネクタがあるんです、今時イタなんですけど
実はコレ、あって助かりました～ ＾＾； RAIDカードのファームアップデート
にFDが必要になってしまって へへへっ （変、変態？！）

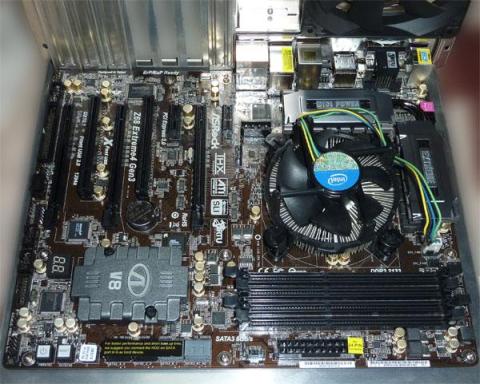

ケースのマザーベースに組み込みました～
IOパネルは付けやすかったですね、変に差し込んだりする部分が無くて
押さえつけるだけでＯＫ！
と、まぁ～ ざっくりこんな感じ ww
また、気が向いたら追加していきます ＾＾； （← 適当～）
・・・ 実は、色々と壁にぶつかってしまった
マザーが悪い訳じゃないので、自分のミスです ｏｒｚ
********** 追 加 ************
早速追加ですww
BIOS をデフォルト設定で使うと、待機時の消費電力が ５～７Wくらい
（多少変動するみたい） ちょっと多めじゃないのコレは！！！
と、色々と変えて弄ってみると
プロントパネル・オーディオ の所を 「Disable」 に変えると ０.５W程度に
なりますよ ＾＾；
*********** 追 加 ************

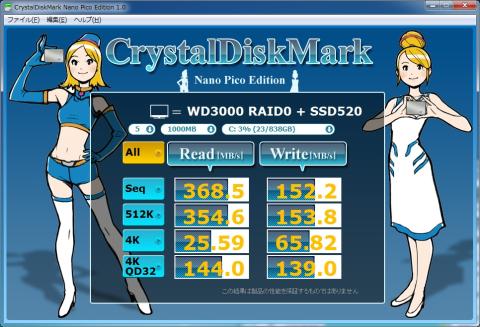

WD3000HLFSx3 で RAID 0 組んで、その後 SSD５２０を追加して高速化！にトライ

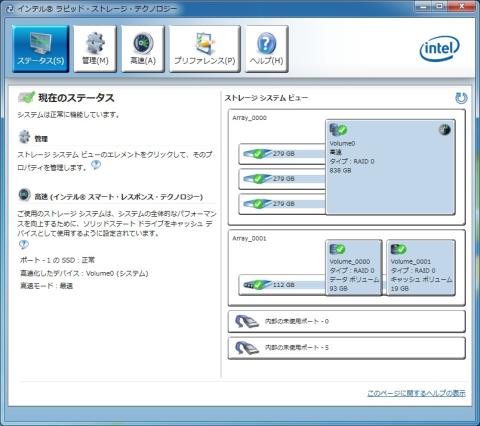

RAID ０ に対して ISRT は可能でした ＾＾；
ISRTは１つのドライブに対して・・・ RAID ０ ではダメ？かと思っていました
ただ・・・ シングルHDD＋SSDとの差は感じられない
シーケンシャルはシングルHDDの方が速かったりして．．． ｏｒｚ
SATAポートの消費と電力消費を考えれば、シングルHDD をSSDで高速化する
のが 「お得！」 と言う結果になりました (汗
勝手な考察として・・・
SSD５２０は、SATA3ポートに接続、RAID ０ はSATA2ポートで組んでいる
ISRT使用時は、同じSATA3に繋がれたHDDの方がより高速化し易い、と思
われます。理由は不明ですけど ＾＾；
*********** 追 加 ************

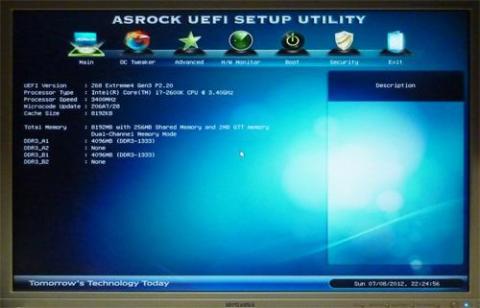

ｉｖｙ用のBIOSへアッデートしました～ 7/7
P2.20
Z77系のモノと同じになった、と思われます
設定項目も少し変わっているようです
-
購入金額
12,600円
-
購入日
2012年03月08日
-
購入場所
PC DEPOT
