近頃、メンテナンスフリーの一体型簡易水冷キットが人気となっており、気になっていました。
各所のレビューを見るとハイエンド空冷のほうが良いようですが、夏を迎えるにあたり、換装してみることにしました。
簡易水冷化にあたり候補としたのは、ANTEC KUHLER-H2O-620、サイズ APSALUS 120、Corsair CWCH50-1の３つで、何れも実売価格で6000～7000円程度の人気商品。
最終的には、価格コムの売れ筋ランキングと総合満足度から、サイズ APSALUS 120に決定しました。
到着
アマゾンらしく、大きな箱に入って到着しました。
開封
内容物は、スッキリしています。
では取り付けにかかりますが、以下はSandy Bridge用LGA1155マザーの場合の取り付け手順です。
はじめに、バックプレートを準備します。Intel用とAMD用が入っていますので、1156/1366/775用を使用し、1156用の位置にネジ受けをセットします。
1156用に取り付け
1155の場合は、1156用の位置に取り付けます。
スポンジを貼って取り付け
スポンジを貼って準備完了。スポンジのシールを剥がしてCPU裏面に貼り付けますが、ZALMAN Z9 PlusにはCPUホールがあるので、マザボ取り外し不要で簡単でした♪
次は、リテンションリング（アッパーブラケット）を準備します。
リテンションリング
当然ながら、こちらもIntel用です＾＾；
はじめに、Intel1155/1156/1366用のマウンタをセットします。
突起は内側
この時、突起（爪）が内側になるように取り付けます。
次に、取り付けネジをセットします。
ビスも内側
このビスも内側にセットするのですが、マニュアルでは外側に取り付ける絵になっているため、注意が必要です。（わたしは、付け直すことになりました。）
ちなみに、マニュアルの図は、以下のようになっています。
マニュアル
そして、ヘッドユニットを取り付けます。
ヘッドユニット取り付け完了
向きは指定されていませんが、SCYTHEの文字が読めるよう、チューブを下側に取り付けました。
この後悩んだのは、ラジエターの取り付け。
ホースは、上か下か？各所のレビューを見ても、製品によってまちまち。
結局ラジエターホースの向きは下にしました。
ポンプによる循環なので、どっちでも大差ない気はしますが、入ってきた熱い冷却水は上に上がり、出て行く冷えた冷却水は下がってくる。という自然の理には適っていると思います。
上のほうがスッキリする気はしますけどね・・・
次に悩んだのは、ファンの向きは、吸込みがいいのか、吐き出しがいいのか？
ちなみにマニュアルでは・・・
マニュアルでは・・・
好きにしろってことらしい・・・
で、試行錯誤の末にたどり着いたのは・・・
これでいこうかな・・・
ファンは、ZALMAN Z9 Plusに標準搭載されていたものをダブルで装着。
（ちなみに、天井のファンは後ろ側が干渉するので手前のみに変更しました。）
向きは、吐き出し方向で。VGAクーラーのファンと一緒にZALMAN Z9 Plus標準のファンコンに接続してみた。
■ 冷却性能（室温２９℃）FFXIVベンチループ、CINEBENCH R11.5、PCMark7
その１．ファン速度最大 CPU定格（3.4GHz）
CPU定格
最大温度６６℃でした。
ついでにVGAクーラー交換による効果は・・・
グラボ（HD6850）もOC（Core850MHz、メモリー1200MHz）だが、
GPU温度は最高６３℃と十分冷却できている模様。
その２．ファン速度最大 CPU4.3GHz
ファン速度最大@4.3GHz
最高温度が７３℃まで上がったが、そこそこの冷却性能と思われる。
GPU温度は最高６３℃と変わらず。
その３．ファン速度最低 CPU4.3GHz
ファン速度最低@4.3GHz
CPU最高温度は、変わらず７３℃
ちなみにグラボは最高６５℃にアップ。
ということからみると、ファン速度最低で使用しても問題なさそうに思える。
この状態ならファン速度も低く、静音化の効果も十分にあると言えそうです。
さらに気温、室温が上がったら、ファン速度を上げて運用ですね。

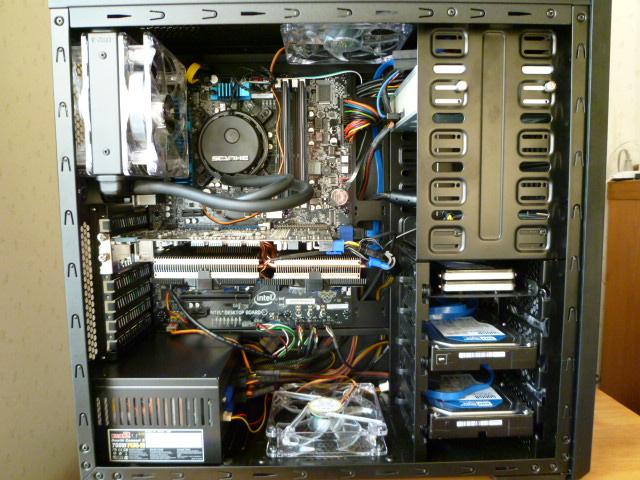

完成型
グラボと共に・・・
-
購入金額
5,930円
-
購入日
2011年06月24日
-
購入場所
Amazon
ダルマくんさん
2011/06/26
良さそうなのですがね～
OCしない私にとってはただの自己満足で終わるので、何処かで買うの躊躇ってるのかもです
ただ、私の場合は部屋がエアコン無いからもしかしたら効果出るのかな？ですね
ねおさん
2011/06/26
デスクトップを置いているところは寝室なので、エアコンは付いていますが、昼間は基本的に扇風機による空冷ですｗｗｗ
冷却性能で見ると、簡易水冷はハイエンドの空冷には及ばないようです。
ダルマくんさんも、グラ釜を載せてるので、もしかしたら現状のほうがいいかも・・・です。
私の場合も、兜からの変更なので、あまり効果は見られませんでした。
しかし、途中の過程で、ホースの向きやら、ファンの向き、シングルかダブルか・・・などなど
大いに楽しませてもらいました。
なにより、ケース内がとってもスッキリしたので、それだけでも十分満足していますｗｗｗ
bibirikotetuさん
2011/06/26
冷却に余力があるのはいいなぁｗ
KABUTOから載せ替えようかな・・・・・
ねおさん
2011/06/26
取り付けは非常に簡単です。
> KABUTOから載せ替えようかな・・・・・
わたしもKABUTOからの換装ですが、ケース内の空間がとっても広くなりましたよ♪

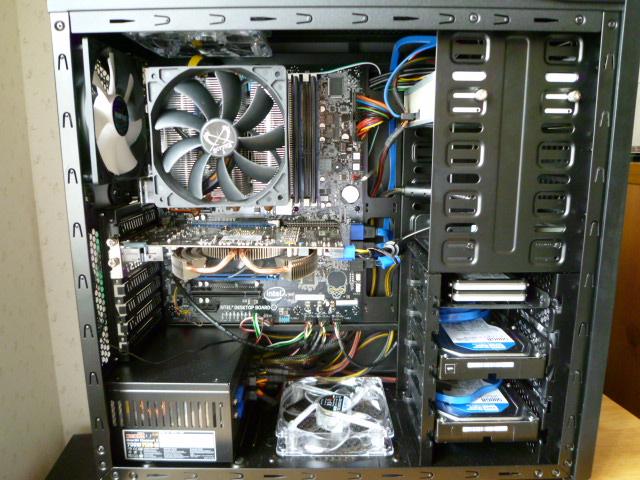

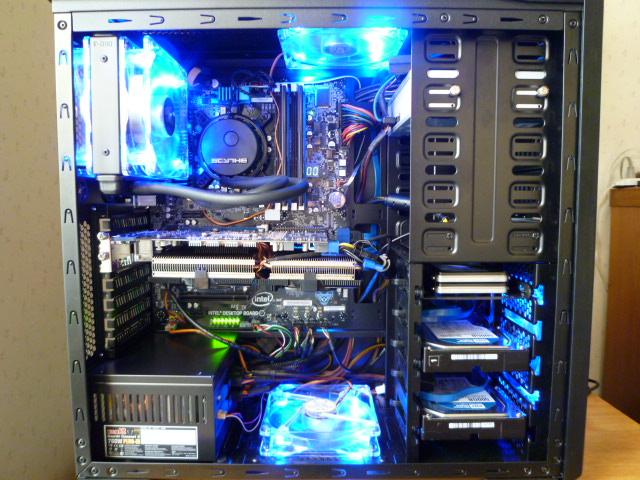

写真は、KABUTO、APSALUS120、稼動時
