風の直進性を増幅したSilverStone独自のFAN

RV02の冷却性能強化の為に購入しました。


このFANはSilverStoneが独自に開発したFANで、通常のFANというのは、吸排気量に重点を置き設計されていますが、このFANは、「吸気重視」として設計されています。

このあたりが最近のシルバーストーンのすばらしい所でPCケースRV02では、煙突効果と正圧効果の2点に注目し、風を当てて冷却するというよりは、熱を効率よく排気する、という排気重視の設計になっておりました。

このFANもポイントを絞り込んで、徹底的に改良してある点が見受けられ、非常に面白い製品であると言えます。そのため、同社では、このファンを「風の鉄鋼弾:Air Penetrator」と呼んでいます。

1:ほぼRV02専用といっていい18cmという大きさ


このFANは18cmというあまり例のないサイズのFANです。従って使用用途は非常に限られていると言えます。
はっきりいうと同社のケース「RAVEN02」専用といってもいいかと思います。



現行機種の中だとRAVEN03、RAVEN04、RAVEN05やFORTRESSシリーズなんかもこのFANを搭載することで冷却効果UPを期待できそうですね。

実際RV02のリビジョン2では、標準でこのFANが搭載されています。
なので、RV02への取り付け方法や難易度などを見て行きたいと思います。



■組み込み


RV02の底面3連FANを取り外します。
3連続FANにサンドイッチするようにFANガードが取り付けられているので、これを外します。

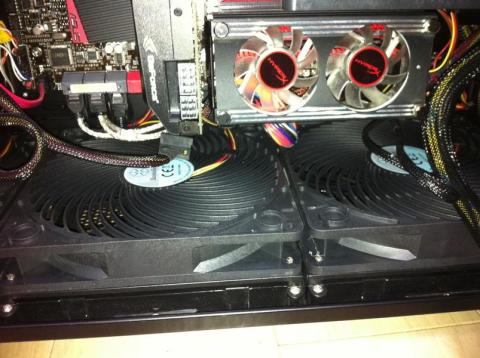

続いてAir Penetratorを取り付けます。すでにAir Penetrator独自のFANガードがついているので上部FANガードを取り付ける必要はありません。

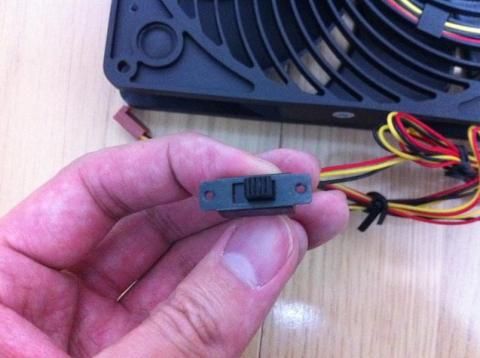

組み込み時に、2段切り替えのFANコントローラースイッチがありますので、これを取り付けます。
注意があるのですが、このFAN切り替えスイッチ、HIGHとLOWがどっちなのかわかりません。
なので、あてずっぽうでやると、HIGHってケースに書いてるのにLOWになったりします。
ケースに組み込む前に、FANを動かして確認することをお勧めします。



落ち着いてやれば、得に困ったり、ミスったりすることはない作業でした。

ひとつ注意があるとすれば、このFANについているケーブルが細くで柔らかいので、FANと背面パネルに挟んだりするとすぐに切れてしまう点くらいです。



2:使用感


・風はどんな感じ?
風は、本当にほぼ垂直に吹いています。
FANから離れた位置に手を置いても、風が来ていないことがわかります。
FANの風が吹いている所に手を当てると、かなりの風圧が来ていることがわかります。

実際、ケースに組み込んで、ケーストップにティッシュをおいてみると、風で舞い上がっていきます。以前のケースFANでは、ここまで大きなティッシュを持ち上げることはできなかったので、風圧を保ったまま、風が垂直に吹きぬけていることがわかります。

・音はどんな感じ?
このFANは700rpmと1000rpmの2種類のFANスピードを切り替えることができます。
700rpm時は、ケースに組み込んだ状態であれば殆ど気にならないかと思います。

1000rpmの時ですが、結構うるさいという意見も聞いていたのですが、実際入れてケースのフタを閉じてみると、殆ど音は気になりません。

個体差もあるでしょうが、僕の固体では、軸音は殆どありませんでした。

3:実際の冷却性能


[ PC構成 ]
CPU:Core i7-980X Extreme Edition
CPUクーラー:MegaShadow
FAN:ULTRA KAZE3000rpm&三洋電気 F-12PWM
M/B :ASUS RAMPAGE III EXTREME
メモリ:CMG6GX3M3A2000C8
ビデオカード1:EVGA GTX580 CALL OF DUTY BLACK OPSエディション
ビデオカード2:EVGA GTX580 Super Clocked
SSD:Intel X25-M SSDSA2MH080G2R5 x2(RAID0)
光学ドライブ:LG電子 BDドライブ CGW-H20
電源:Scythe ENERGIR 1000W
ケース:SilverStone RAVEN2
OS:Microsoft Windows 7 Pro 64bit

CPU:4.0GHz 1.24V
Mem 1600 CL7-7-7-24 1.5V

[RV02 Rev1についていたFAN]

○ツール
※Core temp
※PC Probe
※Piriforme Spaccy

室温20度

・CPU 35 30 31 32(アイドル)
・CPU 71 66 60 70(フルロード)
・MB 30℃
・ICH 48℃
・IOH 55℃

・VGA 38(アイドル)
・VGA 72(フルロード)

・HDD 23℃

[Air Penetrator]
室温21度

・CPU 32 28 29 30
・CPU 68 65 57 68(フルロード)
・MB 26℃
・ICH 44℃
・IOH 51℃

・VGA 37(アイドル)
・VGA 71(フルロード)

・HDD 23℃


比較すると概ね3~4℃近くシステム全体の温度が下がっています。
HDDについては、当方リムーバブル化してあるので、温度については、変化ありませんでした。

もともと冷却能力の高いRV02にあってAir Penetrator FANの効果がかなり大きいと言えるかと思います。

Rev2のRv02であれば標準で搭載されているので、これから買おうという方は、RV02 Rev2をお勧めします。

先ほども書きましたが、18cmFANということでこのFANは使用用途が極端に限られるかと思います。
RV02のRev01ユーザーであれば換装する価値はあるかと思います。

  • 購入金額

    2,280円

  • 購入日

    2011年01月21日

  • 購入場所

    ツクモ

22人がこのレビューをCOOLしました!

コメント (2)

  • ryo157さん

    2011/02/27

    私も12cmの方を持っていますが、本当に風が直進するんで驚きました。
    あの直進性でサイズが18cmとなると、かなりの冷却能力が見込めそうですね。

    でも私のケースには付けられないのが残念です(^^
  • つくもさん

    2011/02/27

    ryo157さん

    風の鉄鋼弾とはよくいったものですよね。
    この発想はなかったわ!みたいな。

    18cmで1000rpmもあるので、かなり風量です。
    僕は、足元にRAVEN02をおいているので、足が少し寒いです^^;
