クリエイターPCの電源強化のために

年末前におものだちの皆さんのもちものを参考に、購入しました。
(交換したのは、年を越してからとなりました。)

私の使用用途だと特に困っていたわけでは無いのですが、
元々付いていた電源に対して少しばかり ? が付いていたためです。

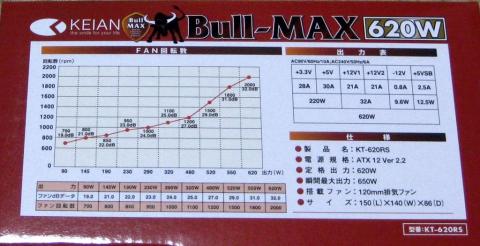

元々付いていた物は、「KEIAN社製 Bull-MAX 620W」でした。
そのパッケージの写真が以下の通り。
Corsair HX 850 00.JPG
Corsair HX 850 00.JPG


静かで特に問題を感じていたわけでは無いのですが、
620Wの出力を誇っているのですが、12Vの出力が
1/2系統合わせて何故か「32A」と成っています。
これは620Wの電源の割に、少ない出力ではと思っていました。
そのため、後々何かを増設したりしたときに出力に余裕が欲しいと思い
購入に至りました。

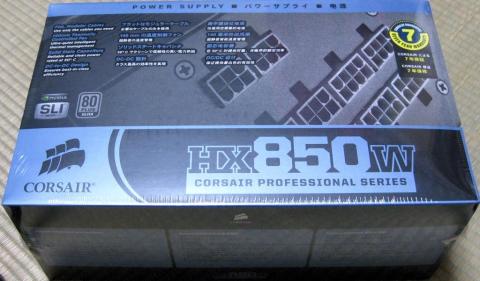

高級電源は初めての購入でしたが、立派なパッケージ箱に入っています。
Corsair HX 850 01.JPG
Corsair HX 850 01.JPG

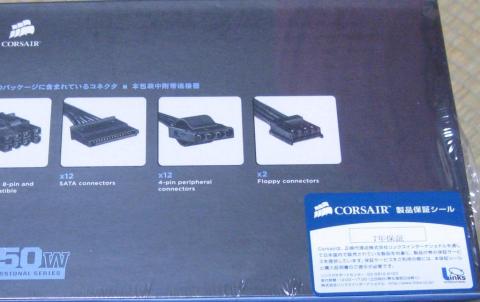

おものだちの皆さんなどの注意書のお陰で、保証書は破らずに済みました。
これで7年保証も問題無く、受けることが出来ます。
しかし、PCパーツで7年保証とは、安心感が違いますね。
Corsair HX 850 02.JPG
Corsair HX 850 02.JPG

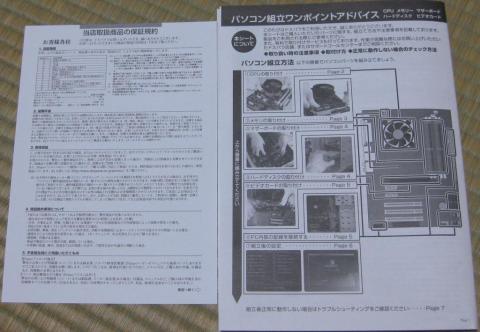

今回はドスパラの通販を使用したのですが、保証書と共に
「パソコン組立ワンポイントアドバイス」なる自作のアドバイス書が
添付されてきました。
Corsair HX 850 03.JPG
Corsair HX 850 03.JPG

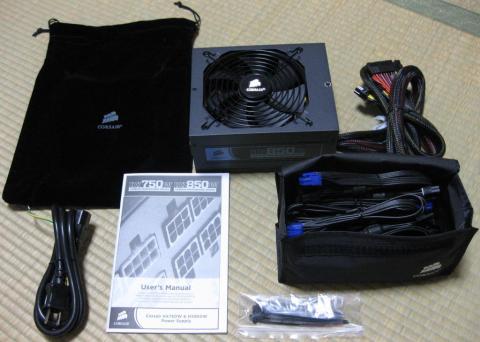

内容物も豪華で、電源は専用の袋に入っていました。
その他の内容物と一緒に、撮ってみました。
Corsair HX 850 04.JPG
Corsair HX 850 04.JPG


付け替えてみると、14cmのファンのお陰か音も気になりませんし、
元々使用上に問題があったわけでは無いので、特に変化は感じませんが、
何より使用していて安心感がありますね。

パッケージから電源、そして接続に必要なケーブルだけ使用すれば良い等、
非常に気に入りましたが、1点だけ気に入らない箇所がありました。
それは、付属する電源ケーブルです。
アース線の端子が、剥き出しになっています。
端子カバーを購入して付ければ良いだけですが、高級電源付属のケーブルで
端子が剥き出しなのは、頂けません。
そこで、今回は熱収縮ケーブルを使用して、アース線の端子を覆ってみました。

以下に、手順を書いてみます。

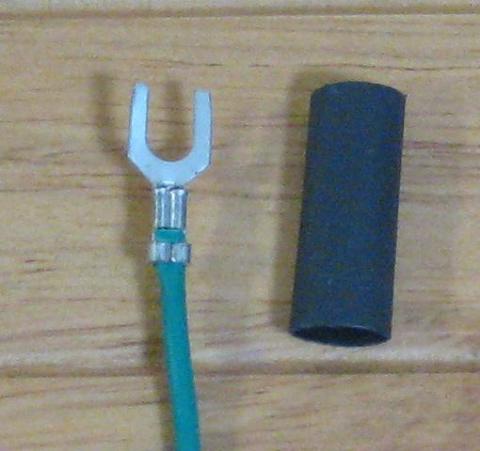

熱収縮ケーブルを適当な大きさに、カットします。
Corsair HX 850 05.JPG
Corsair HX 850 05.JPG

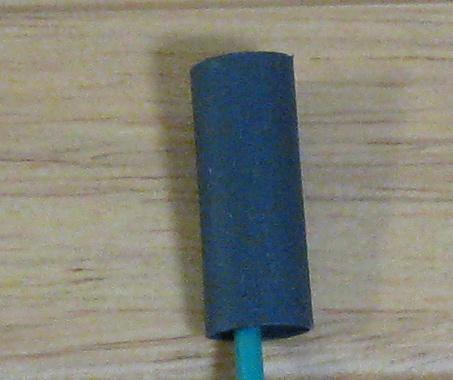

次に、熱収縮ケーブルを覆いたい箇所に、セットします。
Corsair HX 850 06.JPG
Corsair HX 850 06.JPG


熱収縮ケーブルに熱を加えると、収縮していきますので、
熱収縮ケーブルに熱を加えます。
※通常は、ヒートガンなどの専用のドライヤーの様な物を使用しますが、
 無い場合は、半田ゴテの先やライターの熱などでも収縮します。

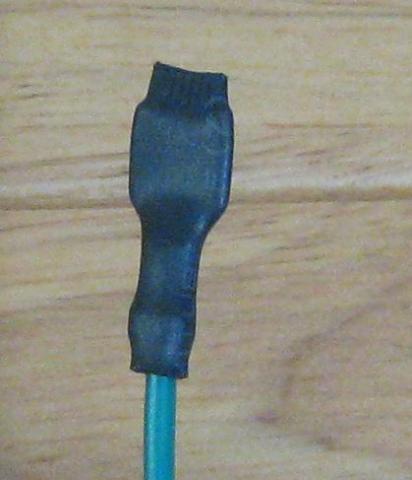

収縮した後、熱いうちに先の部分をラジオペンチなどで、挟んで隙間を無くします。
Corsair HX 850 07.JPG
Corsair HX 850 07.JPG

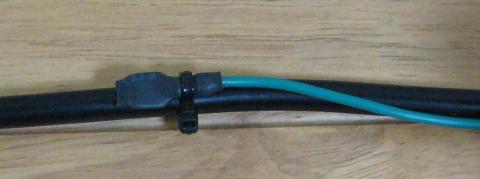

最後に、アース線を電源ケーブルにインシュロックなどで固定すれば、
引っかかることも無くなります。
Corsair HX 850 08.JPG
Corsair HX 850 08.JPG


実際の配線具合などは、こちらを参考にしてください。



追記
肝心な電源のスペックが抜けていました。
以下、メーカーのHPより転載です。
【製品詳細】
出力 850W
規格 ATX12V v2.3 及び EPS12V 2.91 サポート
搭載ファン 140mmダブルボールベアリングファン
ファン制御 温度制御のファンコントロール
保護回路 過電圧保護(OVP)、過電流保護(OCP)、過負荷保護(OPP)
ショート回路保護(SCP)、低電圧保護(UVP)
安全性許認可 UL, CUL, CE, CB, FCC Class B, TÜV, CCC, C-tick
サイズ 150(幅)×180(奥行)×86(高)mm
重量 2.5kg
保証 7年間
NVIDIA SLI 対応
ATI CrossFire 対応
PFC アクティブPFC
80PLUS 80PLUS SILVER
MTBF 100,000時間

【電源出力】
入力電圧 100~240VAC
入力周波数帯  50Hz~60Hz
入力電流 12A
DC出力 +3.3V +5V +12V -12V +5Vsb
25A 25A 70A 0.8A 3A
150W 840W 9.6W 15W
定格出力 850W

CMPSU-850HXJP
  • 購入金額

    14,805円

  • 購入日

    2011年11月25日

  • 購入場所

    ドスパラ 通信事業部

コメント (24)

  • notokenさん

    2012/01/15

    アースにカバーが付いている方が問題あるのです。

    これは暗に「必ずつないでください」と言っているのです。繋げる場所があるなら繋いであげてください。
  • harmankardonさん

    2012/01/15

    850Wで,シングル70Aあれば,安心できますね.
  • Ikkeさん

    2012/01/16

    アースの処理はおもしろいと思いました。
    つないだ方が良いのですが、実際にこの形状だとつなげる場所がないことの方が多く、かといってそのままなのもなんか美しくないと思っていたのでs。

    壁のコンセントが全部三品なら悩まないのですけどね。
