自炊生活は楽しい♪  >> 5年後、ローラーがダメになったので交換

[追記 2018/06/11]  ~~~~

ローラーの交換できました。消耗パーツとして市販されていない方のローラーです。



取り付ける新しいローラーは、先日手配したこちら。

材質は、シリコン系のなにかか。テレビなどの下に敷く耐震ジェルマットの材質は 熱可塑性エラストマーとかスチレン系ポリマー などだそうだけど、似てるかも。



なお、このローラーは。ScanSnap S1500 にも共通なようです(たぶんiX500も)。







2本のシャフトに2個ずつ付いています。

ベタベタになって、原稿を巻き込んでしまうので、テープを巻いてしのいでました。

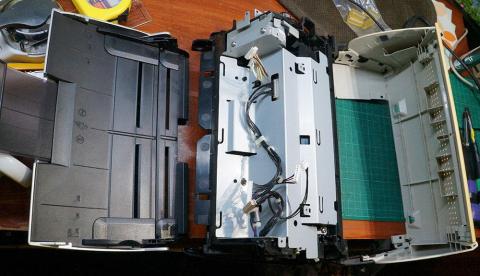

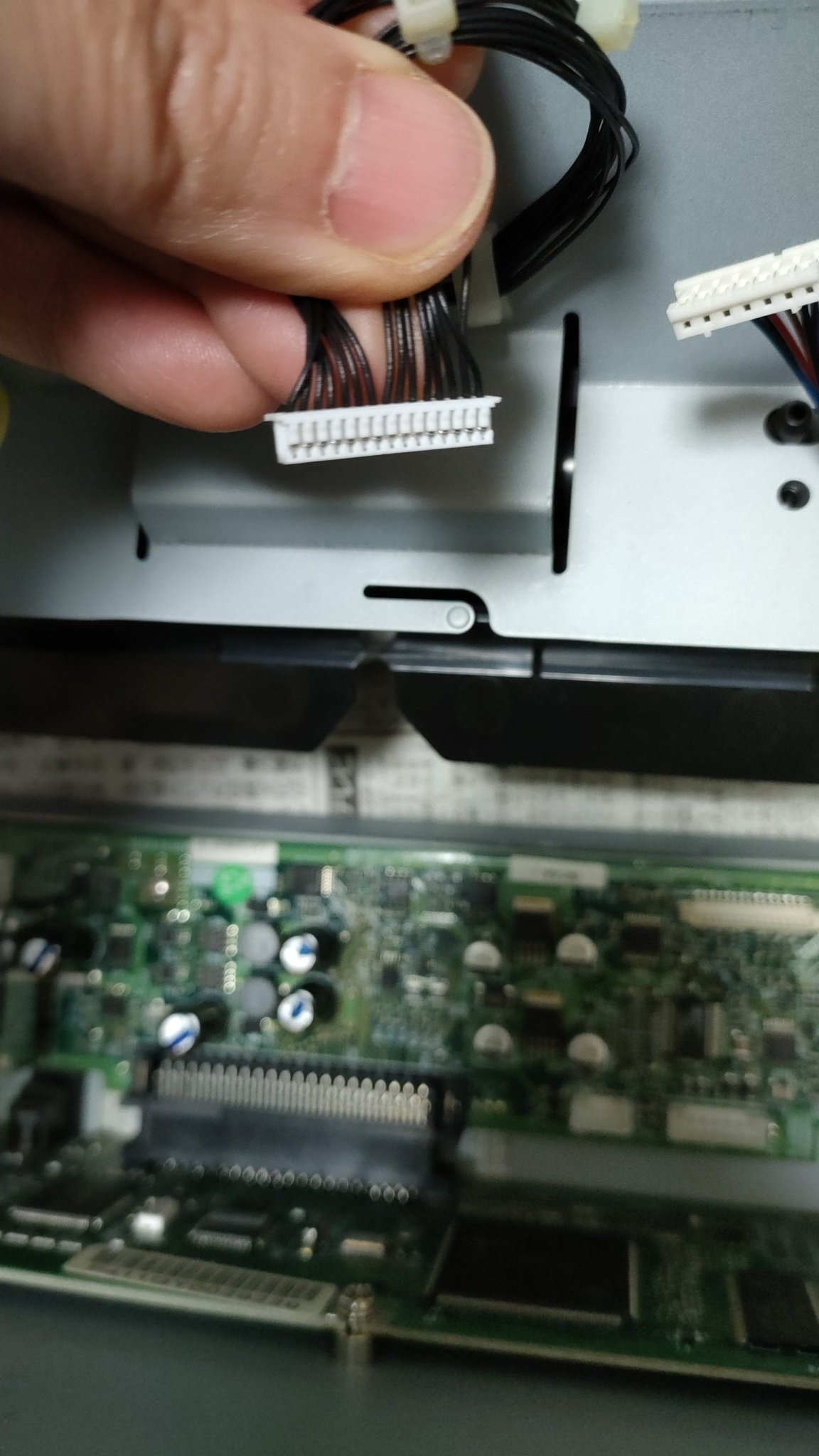

大ばらしです。

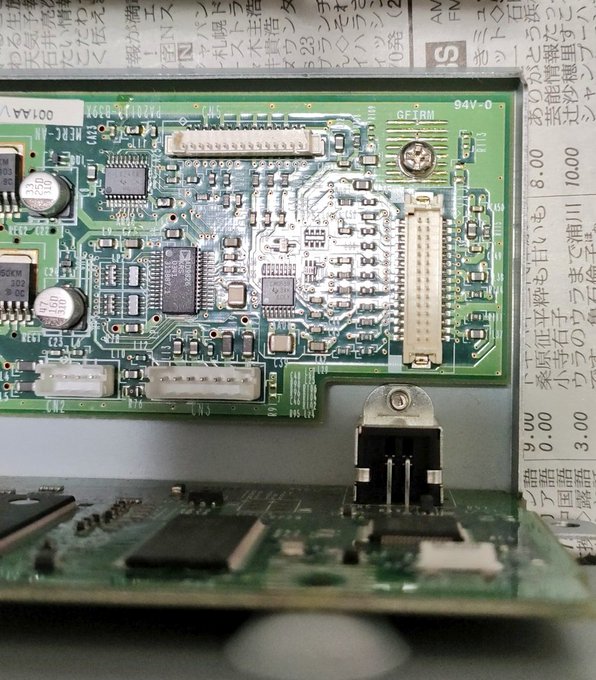

作業中、元に戻せるか自信を失うくらいバラバラにする必要がありました。

組み立てがわからなくなったときのために、動画を撮っておけばよかったかも。







メカ部を分解するのは気がすすまないけど、ギアを外さないとシャフトは外れません(T_T)

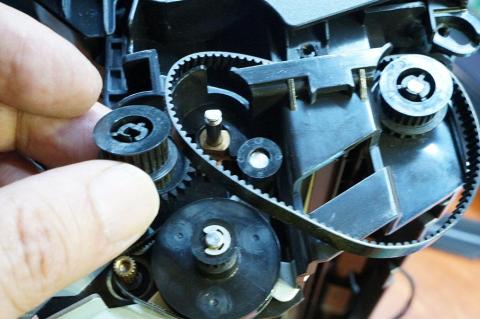

ベルトにテンションをかけているプーリーの位置決めネジを緩め、ベルトを外し、ローラーの付いているシャフトのギアを抜き、シャフトの両端に付いている軸受パーツのタブのようになっている部分を起こすとシャフトの固定が緩まり、外せます。







やっと外れた。写真は前方のシャフト。ローラーを交換して取り付け。







後方のシャフトも外し、 新しいローラーに交換し、組み直し。

なんだかパズルみたいな構造になっていて、ネジこそ余らなかったものの、嵌め合いの具合とか難しく、分解しにくく組み立てにくい装置でした。



ローラーをシャフトに押し込むときには、ローラーとシャフトの全体を水で濡らして摩擦を低減しました。油類を使うとせっかくのローラーが劣化したり、セット後ローラーとシャフトの密着が足りなくなるような気がして避けました。水なら自然に乾燥しますし。





この新しいローラーは、2018/05/16の追記のとおり 純正品の可能性は高いですが、届いた現物にはそうとわかるラベルなどはありませんでした。

取り付けてみると、サイズ感は長さも径もピッタリで、スキャン結果も正常でした(外径が正しいということ)。もし互換品だとしても問題はなさそうです。心配があるとすれば早期に劣化したりしないかということくらいです。

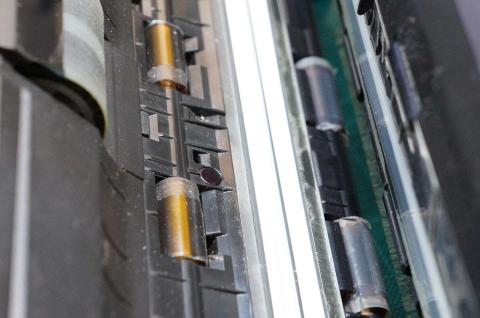

約12年経過した古いローラー。中古で入手したので5年しか使用してないので余計に劣化を早く感じます。







ローラーは、弾力性を失って変形していました。表面がベタベタになって原稿を粘着して巻き込むのでそれを防ぐためテープを巻いていたところ、滑ったり、回転径が変わってしまい、正確にスキャンできなくなりました。スキャンした画像は読めなくはないのだけど、原稿の走行方向に伸びたり縮んだり、気持ちの悪い画像ができるのでした。



スキャン結果の比較

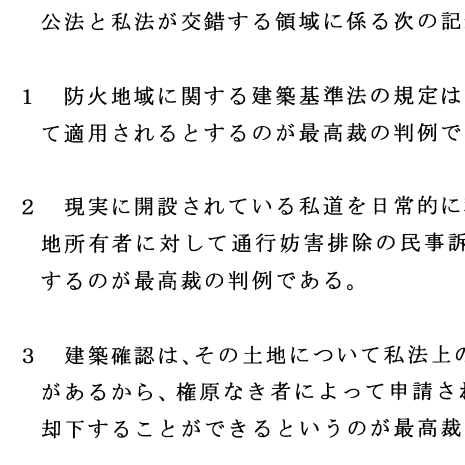

[交換前] 行によって文字の高さが異なる(原稿の文字形は正方形だが、不均一に縦に伸びている)





[交換後] (前スキャンサンプルと同じフォント、送りの原稿)各行の高さが均一になった。





たしかに、このローラーは素材が劣化しないうちは安定した原稿送りのために適しているのだろうし、10年以上もこの装置を使用し続けることは設計上想定外なのだろうけど、もうちょっと経年耐性のある部材を選定するとか、そうでなければ交換しやすい構造にしておくべきなんじゃないかなぁ。

使用環境が劣悪だったこともなく、手入れに変な薬剤を使った覚えもないわけで。





ともあれ、きれいにスキャンできるようになました。

めでたし。\(^o^)/







~~~~ 2018/06/11 ここまで





[追記 2018/05/16]  ~~~~



センサーの前後に付いているローラーがペトペトに劣化して、原稿の紙をくっつけて巻き込むわ、変形してスキャン速度が不安定になるわで、この部分の交換用のローラーは市販していないし、このスキャナはもはや廃棄かと思っていたところ、Aliexpress で売っているのを見つけたので手配しました。

写真を見る限り、富士通のラベルが貼ってあるようなので純正品のようです。もしかすると、国内でもお願いすれば入手できるのかもしれませんが。





このローラーは、送られてきた紙を決められた速度で正確にセンサーの上を通すためのものです。このローラーの回転が不正確だと、取得した画像が部分的に縦に伸びたり縮んだりします。



古い古い スキャナ S500(2006年製)、再生なるか。パーツの到着待ちです。

古いとはいえ、ドライバはWindows 10 でも使えているし、ローラー以外の部分は正常だし、機能的に不満もないので、できれば使い続けたいのです。



交換用ローラーがもっと早く見つかってたら、Canon の 300P は買わずに済んだのかも・・・



~~~~ 2018/05/16 ここまで





ノーサポート条件付きでお安かったので未梱包のままレジ袋に入れて帰りました。スキャナは紙送り部分などの機構の劣化が心配ですが、正常に使用出来るラッキージャンクでした。



電源スイッチがない

ACアダプターを挿して電力が供給されると待機状態となります。

排紙トレーを開けると電源LEDが点灯してスキャン可能状態となります。
電源スイッチは不要というわけです。なるほど。



付属ソフトとの連携がイイ!

排紙トレーを開けると、PCとUSBでつながっていれば、PCの読み取り専用ソフトが起動します(常駐していたものが開く)。

原稿をセットして、読み取りボタンを押すとスキャンが始まります。

原稿を追加してスキャンを再開するときも同じ読み取りボタンです。

画面の読み取りボタンも本体のボタンと同じ働きをしますので便利です。わかりやすい。



付属ソフトは使いやすい

読み取りで設定できる項目は少ないですが、自炊用には十分な調整ができます。

傾き補正をしてPDFが生成できます。OCRもできるようですが、従来からAcrobatで行なっていたので、付属のOCRは今のところ使っていません。



名刺管理のソフトも便利そうですが、使いこなせていません。



ドライバは、Windows7-64bitにも対応しています。

これまで、fi-4120C2を使用していたのですが、32bit版のドライバしかなく、ソフトの使いにくさを感じていたので、買い換えてよかったです。



  • 購入金額

    980円

  • 購入日

    2013年02月頃

  • 購入場所

    じゃんぱら 千葉
