厚さがいろいろ入っているのがポイント

予防的な意味を含めて、若干物足りないHP Pavilion Aero 13-be

のメインストレージ=M.2 SSDを交換することにしたのだが、それ用に、SSDに加えて準備したもの。



以前PCを開腹して構造や内部のパーツを確かめたとき、SSDを固定する金具兼放熱板と、標準装備のSSDの間にあった熱伝導シートを少々破ってしまっていた。綺麗に2分割に破れたので、腹を閉じる手術の際は、純正SSDに丁寧に貼り付けなおして戻していたのだが、その時の感触から、流石にもう一度別のSSDに貼り替えての再利用は出来ないだろうなと、新たな熱伝導シートを準備していたわけ。



SWEETECHというブランドのシリコン製熱伝導シート。大きさはM.2 SSDのType 2280サイズにジャストフィット。

こんな感じで、厚さが異なる3枚が同一梱包となっているのが2方入っている
こんな感じで、厚さが異なる3枚が同一梱包となっているのが、2包入っている



色と言い、手触りと言い、純正のものと区別が出来ないシリコンパッド。



純正のものは、金属カバーを取り去る際に案の定割れてしまったので、本品に交換。

交換時に純正のシリコンパッドは予想通り敗れてしまった。
交換時に純正のシリコンパッドは予想通り破れてしまった。



今回購入したのは3種類の厚さのシートが入っているタイプ。除去した純正パッドと比較して、それと同じもののように見える一番薄いもの(0.5mm厚)を選択。純正のシリコンパッドの細片を丁寧に除去した後、新しいシリコンパッド両面に保護フィルムがついているので、まず片面を剥がしてSSDに乗せ、次に逆側を剥がして金属カバーに密着するようにしてねじ止め。

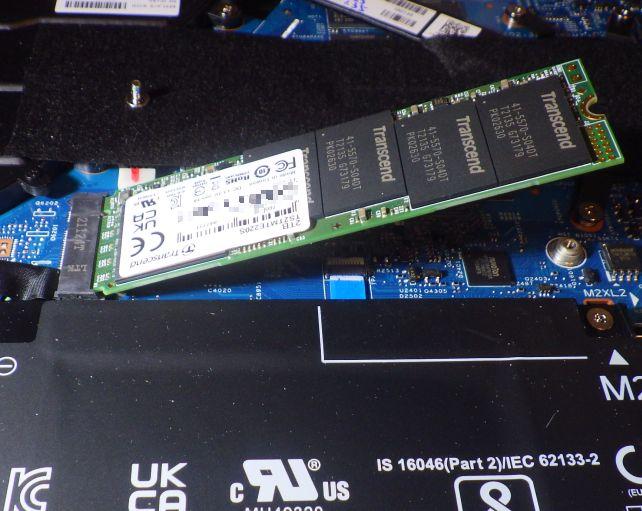

セットする前のM.2 SSD 2280に...
セットする前のM.2 SSD 2280に...

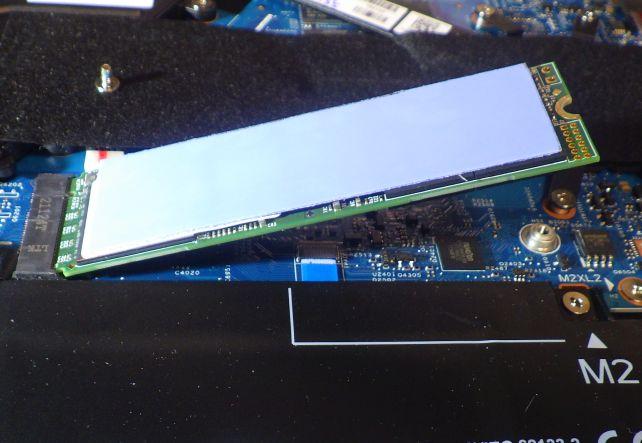

こんな感じでブリッジチップ側に挟み込んだ...が両面実装の裏面が少々心配
こんな感じでメモリコントローラー側に挟み込んだ...が両面実装の裏面が少々心配



ただ、今回選択したSSD、元パーツの4倍増し(2TB)の容量のためか両面実装なのだが、「裏側」となるPC本体側の面には何もできず。



若干そちら側の発熱が心配かも。PCの基板上のパーツと、裏側にあるDRAMチップとNANDチップのクリアランスもギリギリ...というか、M.2スロットに差し込んだSSDをねじ止めした時の感触からは、接しているような気もするし。ただ、一般にSSDのパーツでの発熱主体はメモリコントローラーであり、NANDチップそのものはさほどに高温にならない(はずな)ので、様子見かな(発熱しないわけではないので)。



あと、このパッド、そんなに一度に複数枚数使うものでもないと思うが、6枚入り。

一応、チャック袋には入っているが、見たところ一般的な食品などについているのと大差なく、密閉度はさほどに高そうではないので、次使うことになったときに、この柔らかさは保てているのかな?



そういう意味では「次」を考えず、「1枚」価格と見なしておいた方が落胆が少ないかもしれない。

十分安いのでそれでもよいが。



【XW-PADS-6X_JP仕様】

材質:非電導性シリコン

サイズ:20×67mm

厚さ:0.5mm / 1.0mm / 1.5mm



数量:0.5mm厚×2枚 / 1.0mm厚×2枚 / 1.5mm厚×2枚

更新: 2022/03/16
使い勝手

複数の厚さのパッドが入っているのは現物合わせには便利

...と言っても、一番厚い1.5mm厚が使えるシチュエーションがあるかどうかはわからないが...

  • 購入金額

    499円

  • 購入日

    2021年12月18日

  • 購入場所

    Amazon

18人がこのレビューをCOOLしました!

コメント (2)

  • kensanさん

    2022/03/16

    熊さんのサーマルパッドを使っていますが3種類のものを買うと結構な価格になります。製品安定性はいいのですが、使い切りと割り切ればいいかもしれませんね。
    熱伝導率はいくらですか?
  • cybercatさん

    2022/03/16

    今回自分としては当面ここしか使うあてがなかったので、安価なのでよいかとこれにしました。
    夏場使ってみてSSDの部分だけ熱くなるようなことがあれば、考えます。

    本品の熱伝導率は6.0W/m・k。くまさんは8.0W/m・kだったと思いますから、さすがです。
