エンジニアのSD-20です

プロ用の半田除去機ですが、デンオンのSC-7000ZとOEMで基本的には同機種と思われます

半田除去機は各メーカーから似たような物がありますが、違う機種でも結構部品が付いたりして、パーツ流用出来ますから製品規格が近い物が多く完成された物と思われます

今回は、ジャンク（でも無いか？）のSD－２０を買って遊んでみます

まあ正規にアマゾンで買うと43000円ほどしますから、おいそれとは買えません

 しかしながら、貧乏人には、時間という武器があるため、今回もほぼジャンクを手に入れ修理しながら半田ごてに対する造詣を深めることにしました

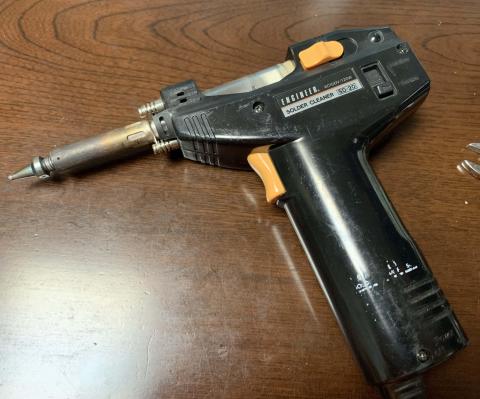

とりあえず買った物を見てみると

まあ、使い古した感じは否めないですね

本体のみ、ピンなし、付属品なし現状渡しだったのですが、不安で一杯な状態です(^^;)

とりあえず、ポンプと、ヒーターは動くと言うことですが・・・

よーく・・・見ると

先端が詰まっている・・・

本当に動くのか？？

と、相変わらず銭失い型の感じはいまねません

先端部は0.8mmのチップが付いていますが、本来は1.0mmが標準のはずです

まあ、いろいろな先人のブログを拝見すると、0.8mmの方が使い勝手は良いようですが、理屈上では先端が細くなればなるほど、熱効率が悪くなり温度は上がらなくなるので、基板などに使われている融点が高い温度の鉛フリー半田には不利なような気もしますが・・・

ヒーターは450度まで上がる事になっていますが、赤いところは吹き出し作業用ですので、吸い込みには使えません、使うと壊れるのでしょう・・・（勝手に予想）

しかしながら、温度が上がっていないのか先端が半田で埋まっているのは気になります

早速電源を通電し、SD-20のトリガーを引いてみますが、半田を除去できません(T_T)

少しだけ除去できましたが、完全に除去出来ていないため、実際の基盤の半田を吸引できません

しかしながら、ここはプロ機、パーツリストは公開されており、実際にパーツの小売りをしているので、だめなところは交換できます

まずは、白光などの他社の半田ごてのHPを頼りに簡単に直せそうな所は直してみます

暖めた状態で、ピンを通しますが、通りません・・・

他のHPを頼りでは、0.8mmのチップには0.7mmのドリルを使って半田丸ごと削る写真があったので早速やって見ます・・・(^^;)

ドリルなので、当然穴が開きますので、とりあえず、これで貫通・・・第一ステップは良しとしましょう。

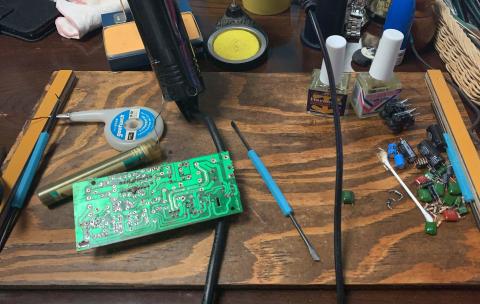

これでいらない基板で半田除去を試しましたがどうもうまく融解しない・・・(T_T)

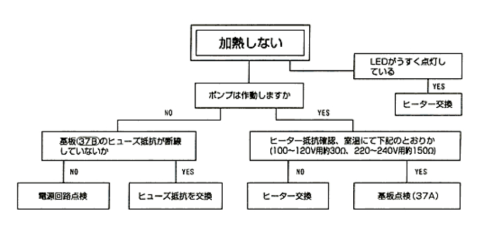

で、・・・HPには、チャートがありました。

さすが、半田ごて、自分で直せと・・・そりゃそうだな・・・みんなそんなスキルある人が買っているんだから

このチャートから行くと、モーターは動いているので、加熱しないので、ヒーター交換がチャートの行き先のような気がします・・・

ヒーター自体は3500円位なので、最悪交換は仕方ありませんが、もう少し検証していきましょう

鉛フリー半田の融点は、白光のHP～参照すると・・・

資料HP

「まずは、はんだ自身の融点。よく知られているように従来から電気回路に用いられてきたはんだは、錫63％-鉛(Pb)37から成る「共晶はんだ」と呼ばれるもので、その融点は「183℃」です。

いっぽう、最近の鉛フリーのはんだは217℃（Sn-Ag-Cu系）、200℃（Sn-Zu系）、227℃（Sn-Cu系）など共晶はんだより20～30℃も融点が高くなっています。

はんだ付けでは、はんだの融点の他に「はんだ付けする部分の温度」とはんだごての「こて先温度」との関係を把握しましょう。

はんだは融点に達すれば溶け始めますが、はんだ付けに際しては、融点よりも40℃～60℃高い状態が 「はんだ付け部分の最適温度」になります。これより低くても高くても上手くありません。当然ながら、こて先の温度は最適温度よりもさらに高くなります」

とのことですので、約270度前後に上がっていないと溶けないと言うことです

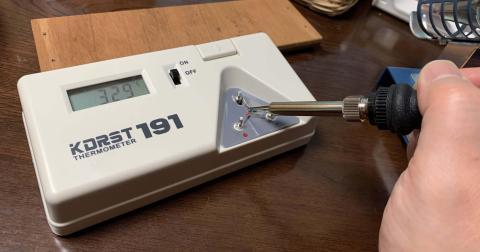

なので、小手先は330度～340度くらいに上がらないと、溶けないと言うことが分かってきます

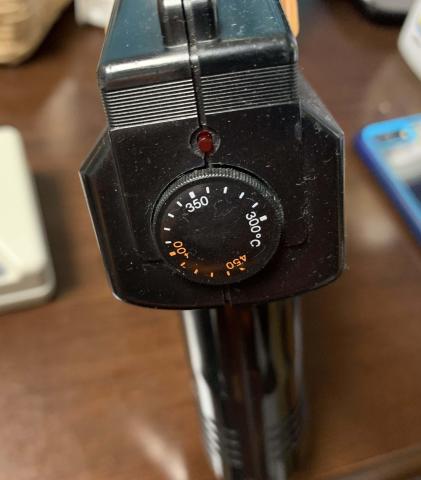

このSD-20はほぼそのおいしいところが温度設定スイッチの中間になっていますので、理にかなっていると言えましょう
