パソコン分散利用によるプライベートネットワーク構築のために設置

自宅のネットワークはインサーネット(光1Gbps)を基本に、用途別に自作したPCのネットーワークの2種類で構成しています。

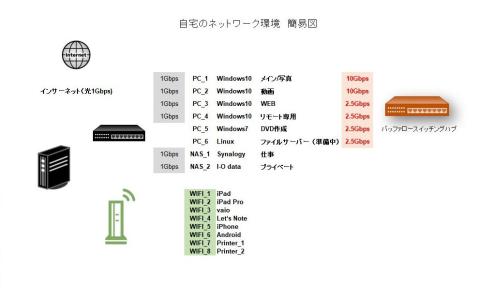

自宅ネットワーク環境
自宅ネットワーク環境

1Gbpsネットワーク環境はインサーネット環境や共有プリンターの利用、最近ではWEB会議やリーモートPC(事務所パソコンを自宅で操作)に使用。

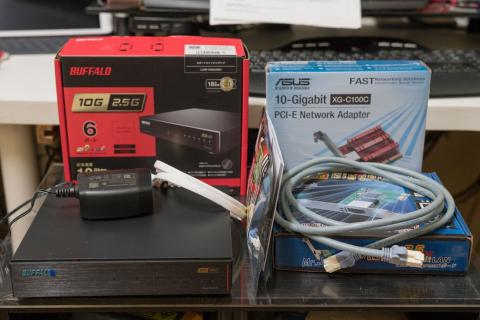

今回Windows10パソコンの自作に合わせ、10Gbps/2.5Gbps速度のPC間通信を別途構築しましたが、その主役がこのスイッチングハブになります。

当初アメリカより10Gbps/SFP_8ポートのスイッチングハブを輸入する計画でしたが、コロナ禍で輸入が厳しい現実に直面し、まずはRJ45_10Gbps2ポート、2.5Gbps4ポートのこのハブに落ち着きました。

SFPの方が安定性はあると思いますが、変換コネクターの価格やSFPを使うほど長い距離のLANを構築はしませんし、インサーネットが1Gbpsで満足していますので、将来SFPコネクターの10Gbpsスイッチングハブを導入するときには、これがサブに使えると考え、初期導入として選択しました。





更新: 2020/10/28
実用性

発熱は相当あり、対策をする方が安全か?

現在サブプライベートネットワークには冒頭図のように4台のPCがつながっています。

10Gbpsは2ポート、2.5Gbpsが2ポートです。

パソコンにはそれぞれPCie3.0X4のLANボードを指しています。

10GbpsはASUSのLANカード、2.5GbpsはAreaのLANカード(ノートはUSB接続LAN)です。

まずLANカード側もファンを取付ており、このスイッチングにはUSBFANで筐体に風を送っています。

【温度(筐体表面温度)】RT22.5℃

  • FANなし 10Gbps データ転送時 50℃
  • FANあり  同上        32℃

ギガビットのスイッチングハブは30℃を超えませんので筐体にプラスチック(ABS樹脂)は可能ですが、本機は金属筐体でファンなしとなっており、全体で放熱する仕様。

光通信の最終端末機に接続している無線ルーターですが、以前はbuffaloの無線ルーターを使用していましたが、熱で筐体外部のゴムが熱劣化を起こし表面がstackyな状況になり、有線LAN基盤がダメになりました。

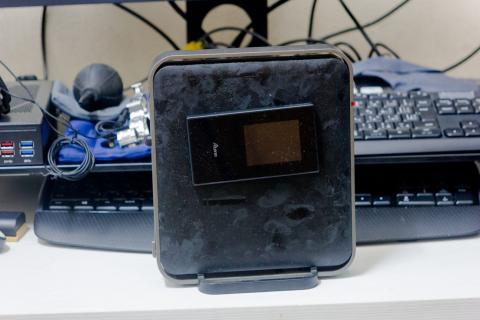

ゴム劣化
ゴム劣化:ポータブルWifiがついて落ちない!

現在はNECのac対応の1700bpsの無線ルーターに交換しましたが、これにもファンで風を当てています。(一度熱暴走?で有線LANがおかしくなりました)

*高速化は熱との闘いですね。NVme SSDを考えると理解できます。

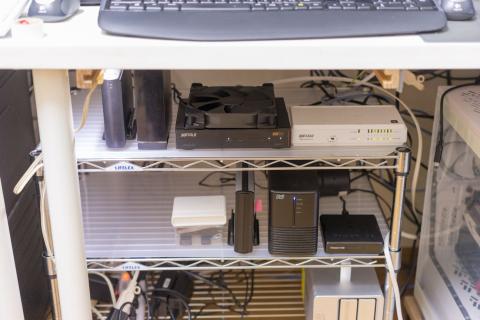

USBファンで冷却しています。

更新: 2020/10/28
機能性

データのやり取りには最高です

10Gbps対応NASとLinuxサーバーを現在検討しています。

最新のPCはThinderbolt3とUSB3.1gen2に対応していますので、動画や写真はそれぞれの対応カードリーダーで一旦取り込んでいます。

それから写真はRAW現像のため専用PCへデーターを転送。(USB3.1gen1転送より早い)

RAWデータはそのままThinderbolt3対応SSDケースに保存しています。

動画はそのまま新PCで編集(保存も同様にRAID10HDDに保存)。

従ってデータ転送が速いほど作業性が向上します。



以下は1Gbps,2.5Gbps,10Gbps転送速度です。

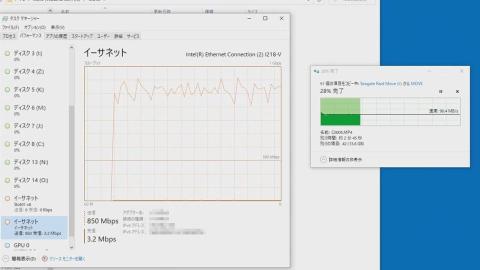

1Gbps
1Gbps

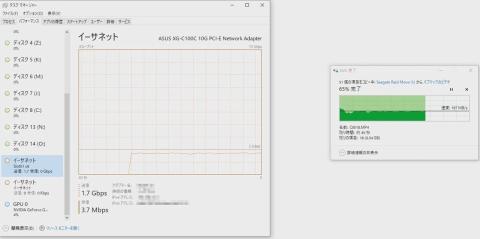

2.5Gbps
2.5Gbps

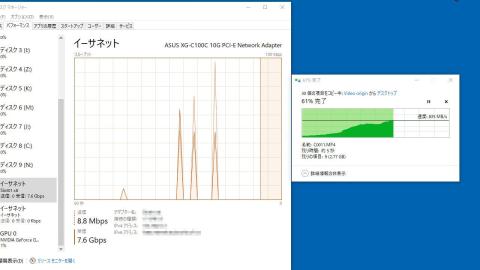

10Gbps
10Gbps

まとめると以下です。

  • 1Gbps   90MB/s
  • 2.5Gbps   197MB/s
  • 10Gbps      835MB/s  RAID0 SSDx2とほぼ同等速度

10Gbps対応NASは現在2メーカーから選ぼうと思っていますが、デバイスはSSDでRAID10対応が良いのかも知れませんね。通常は2.5Gbpsでも十分ですが、やはり10Gbpsx6ポート(最低)のスイッチングにするつもりです。

*Amazon USAから直接輸入しかないですね。あとはQnapですか??

 SFP/RJ45変換コネクターを考えると10万円+NAS費用で20万円オーバーとなるかもしれませんが快適さを知るとGOかなあと思います(NASを後回しで先にLinuxファイルサーバーですね)

  • 購入金額

    24,672円

  • 購入日

    2020年05月10日

  • 購入場所
