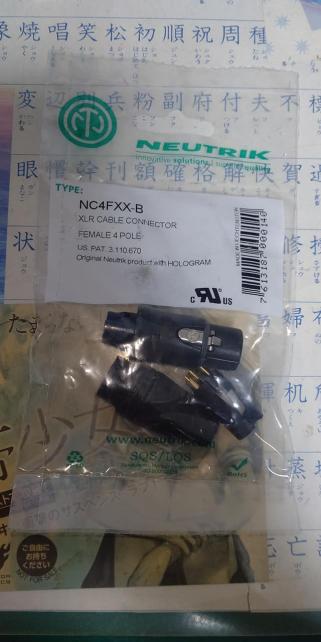

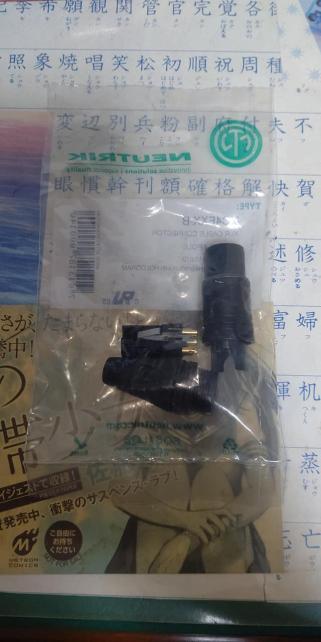

今回選択したのはノイトリック製XLR4ピンです。

ノイトリック製キャノンコネクタがスタンダートですからね。　

シース剥ぐ・中身の電線の被膜を取るなど必要な処理をします。

その後、ハンダ付けです。

ハンダ付けする前に『極性』が分かっていない、『ハンダ付けのやり方』が分かっていないとどうにもなりません。

ノイトリックの製品HP（NC4FXX-B）のページにアッセンブリ、つまりハンダ付けのやり方が載っています。　初めての方、変換ケーブルを凄く久々に作るって人は製品ページを参考にしてください。

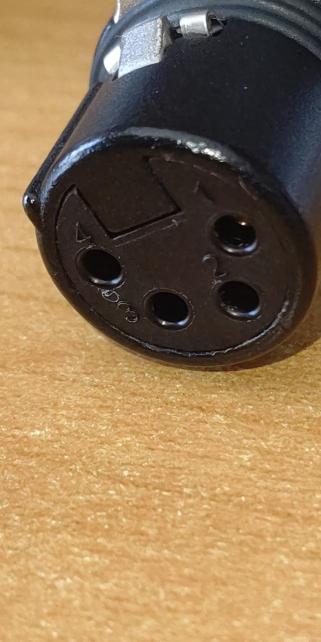

また、ノイトリックのキャノンコネクタには以下の画像のように小さいですが番号が振られています。

今回は4ピンのキャノンコネクタなので1番から4番までのピン、内部にシャーシアースがあります。

4ピンキャノンコネクタの極性は

1番：Lch　プラス

2番：Lch　マイナス

3番：Rch　プラス

4番：Rch　マイナス

となっています。　シャーシアースは・・・・・・宗教的なものがあるので自分が良いと思った方でいいと思います。　ちなみに俺は落とす派です。

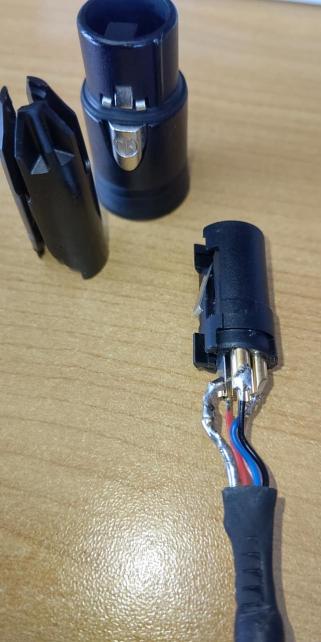

自分で使う物とはいえ、今回は被膜を取り過ぎました・・・・・・

まぁ次はこんなミスをしないように気をつけるしかない！！ｗ

何故、みんなノイトリック製キャノンコネクタを使うのか、それは

『アッセンブリしやすい』

『ハンダ付けが俺のように下手でも出来てしまう』

『しかも、他社と違ってネジ止め不要！！』

なことでしょう。　締め付けすぎないように構造も工夫されていますし。

ブッシングを先に入れるのを忘れなければハンダ付けをやり直す必要もありません。

他社製キャノンコネクタは順番を間違えるだけでハンダ付けをやり直さなければいけない場合がありますからね。

ノイトリックはブッシングさえ先に入れればあとは順番問わず！！

素晴らしいですよね。だからみんなノイトリックを使うんですよ。

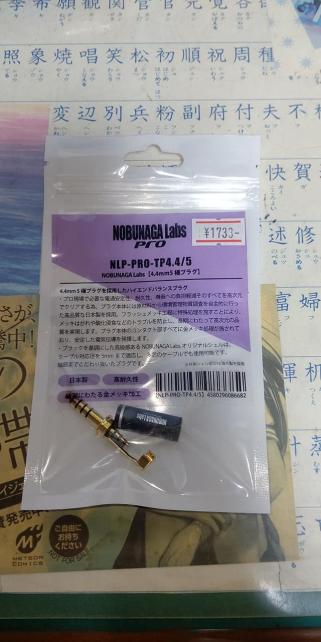

今回は『日本製プラグ（トープラ販売製）が良いよね！！』ということで、ノブナガラボの4.4mm5極プラグを選択しました。　とりあえず、間違いないですし。

これも極性が分からないとダメですが、ノブナガラボの製品HPに記載があります。

ない、今回はノブナガラボさんが『レビュー載せるならこちらをお使いください』ということで元データを提供していただきました。ありがとうございます！！

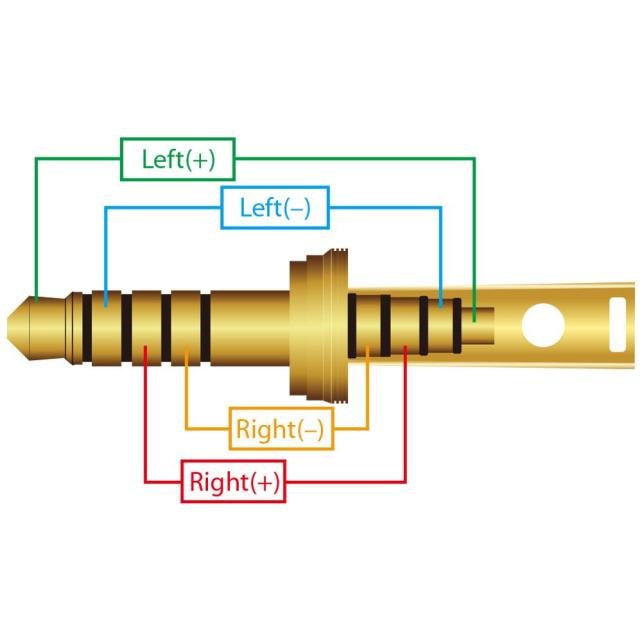

コチラが提供していただいた『4.4mm5極プラグの極性画像』です。

コレ通りハンダ付けをしましょう！！

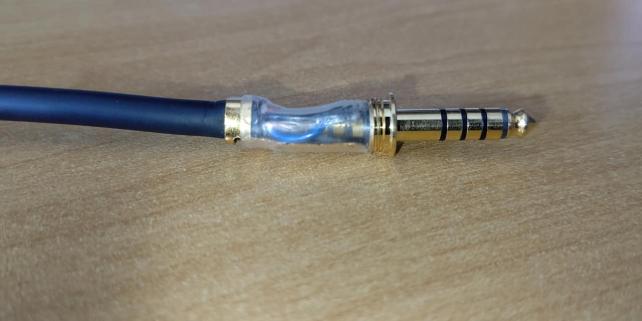

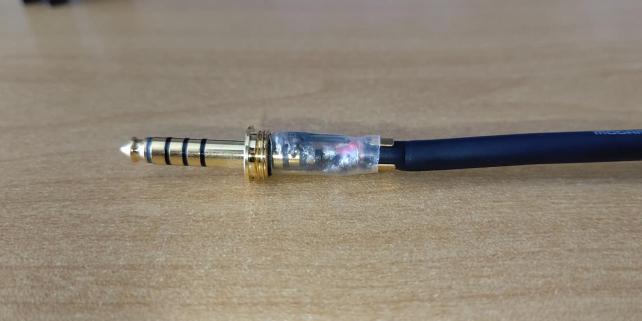

した結果がコチラ

ごめんなさい・・・・・ヘタクソで。。。。。。。こんな状態でもキチンと音は出ています。

ハンダ乗りは凄く良いですし、俺のようなヘタクソでもどうにか出来ました。絶縁部分も溶けることは無かったです。値段は安い訳では無いですが、ハンダ付けに自信の無い人は日本製プラグを選択すべきです。
