Dayton Audio フィルム・コンデンサー(250v) 15.0μF 「2個セット」

プラス 2.7μF 250V 2個セット



古いスピーカーですが右スピーカーが音量上がらない、アッテネーターが効かない症状が出ていた原因がコンデンサーに行き着きました 前回は10μF 250Vコンデンサー2個の登録でしたが、今回は

15μF250V 2個 、(2.7μF250V 2個パック)×2  の登録になります コンデンサーはスピーカーL Rで計8個です。

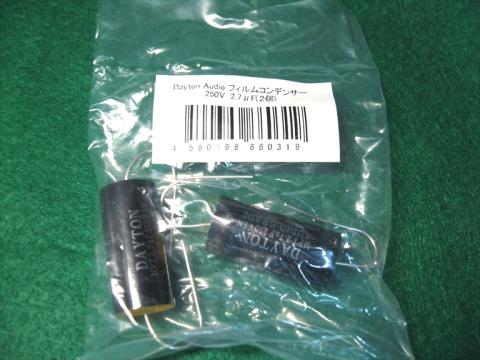

      2.7μF 250V  2個  L , Rで計4個使用







スピーカーには実際は2.8μF と14μFが付いていましたが、販売されていないので2.7μFと15.0μFになっています。





                                           2.8μF 50V → 2.7μF  250V   4個

                                           10μF 50V  →   10μF  250V  2個

                                           14μF 50V  → 15μF 250V   2個

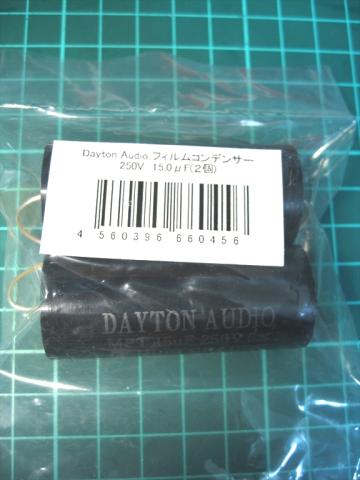

           此方は15.0μF 250V  2個













       2.7μF250V  ESR=1.5Ω       15μFのESRは測定忘れましたが0.5Ω以下だと思います(10μFは0.5Ω)

                  ESRというのはコンデンサー容量が小さくなるとESR値は大きくなります。







  上から15μF2個 10μF, 2.7μF  下3個はオリジナル(10μF×1個 2.8μF×2個, 14μFは無し)





        ウーハーを外したところ  此処に手を差し入れてコンデンサー交換は楽じゃない

    交換時はグラスウールは取り除き, LEDライトをボックス内に入れます。







     こんな感じに交換しました 手が入らないので、所謂チョン付けという方法です





                  ホワイトノイズ再生 SP ATTフラット  赤い線が周波数特性?







故障の原因は右側の10μF 50VフィルムコンデンサーのESR増加でした

元から付いていたコンデンサー、中央から右が右スピーカー 右の10μFのESRが多くなっています





       スピーカー回路図  実体配線図は複雑ですがユニットごとに分けると簡単



























efuさんのwavegene でホワイトノイズwavファイルを作成、CD-Rに焼いてCR-555で

再生、それをキヤノンのカメラで撮影、オーディオ信号だけ抜き出してWAVESPECTRAで再生





















15μF250Vフィルムコンデンサー  2個パック        1719円

2.7μF250Vフィルムコンデンサー 2個パック×2      1176円







  • 購入金額

    1,719円

  • 購入日

    2019年03月頃

  • 購入場所

    AMAZON
