無限5 Rev.Bの仕様となります。

商品名：無限5 Rev.B（SCMG-5100）

サイズ（WｘHｘD）：130(W) × 154.5(H) × 110(D) mm （付属ファン含む）

重さ：890 g（付属ファン含む）

搭載ファン：KAZE FLEX 120 PWMｘ1（120mm PWM　300rpm ～ 1200rpm）

対応CPU

Intel LGA775 / 1150 /  1151 / 1155 / 1156 / 1366 / 2011 / 2011(V3)
AMD　SocketAM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+

ヒートパイプ：6 mm径 × 6本

付属品：高性能グリス・取付用ドライバー・マニュアル・ワイヤークリップ・Intel用・AMD用リテンション・バックプレート

虎徹Mk2と違う点は「ヒートパイプの本数が6本へ増えた」「それに伴ってファンを含めた重さも増えた」という点です。Ryzen7の2700XとかCore i7-8700Kで使うのであれば冷やすには丁度いいと思われます。

説明書が分かりにくいのがいただけません。そういうことで、LGA1151（Skylake世代）」のM/Bでの取り付けについて解説していこうと思います。

①、同梱物

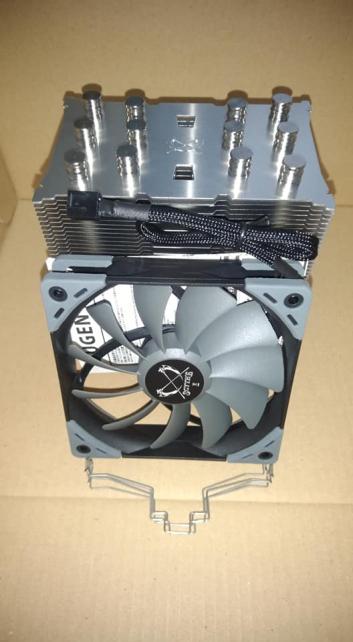

先ずは、CPUクーラー本体・120mm PWMファン・ファンクリップ2組・取り付け説明書

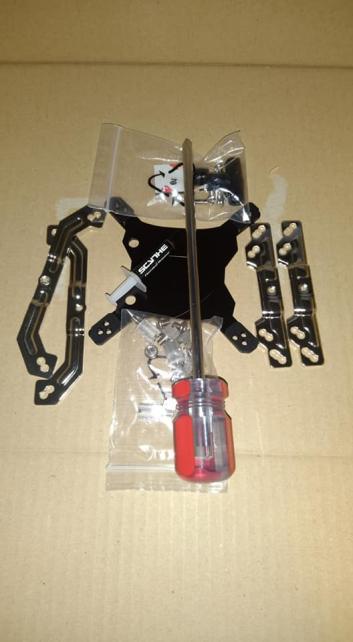

次に、バックプレート・リテンション・ネジ・固定用プラスドライバーなどなど。

②、以前のCPUクーラー取り外し

とりあえず、外さないことには始まりませんので外してください。

③、専用バックプレートの取り付け＋リテンション取り付け

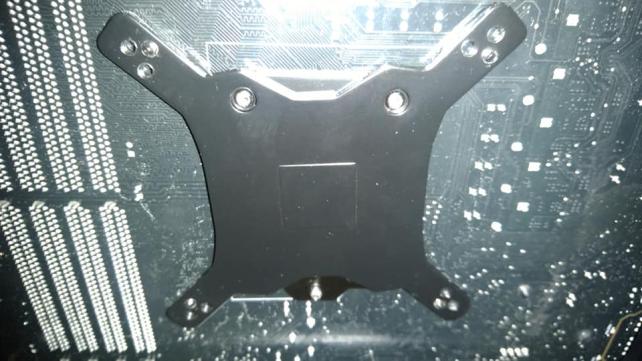

LGA1151の場合はバックプレートはこんな感じに取り付けて下さい。

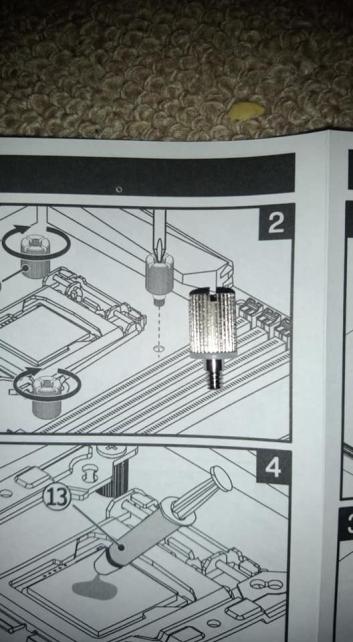

その際に使うのはこの台座ネジ？です。　イラストだとドライバーで回していますが、普通に手で締められます。キッチリ締められればOKですよ。

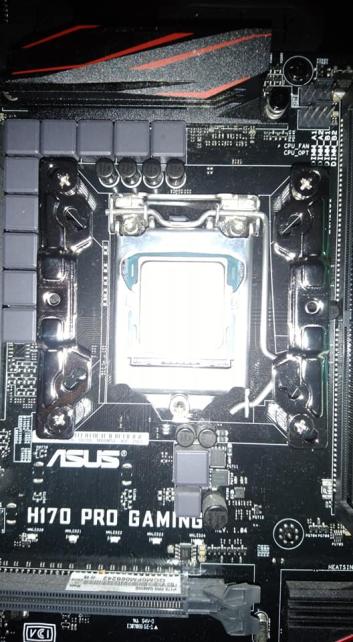

そうして、取り付け金具を付けたのがこちらの画像です。

④、グリスを付ける

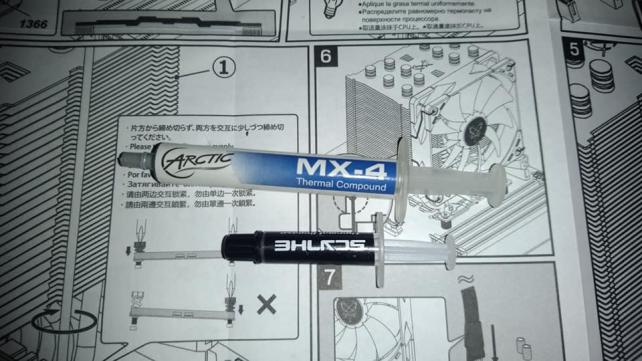

付属のグリスを使っても良いんですが、今回はArcticのMX-4を使います。

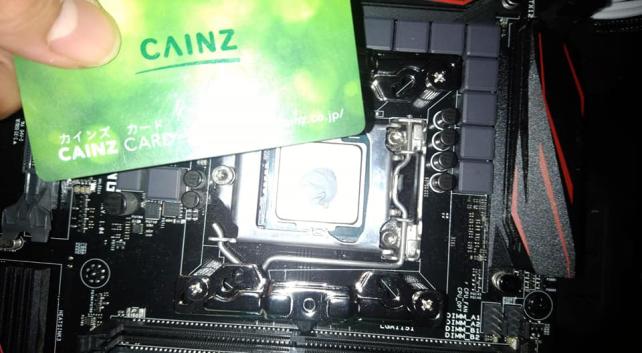

中央にグリスを適量盛ったら、そこら辺に転がっている要らないポイントカードなどを使って広げていきます。　塗り広げに関してはしてもしなくてもどちらでもOKです。時間があるならやってもいいんじゃないかな？

⑤、CPUクーラーを固定する

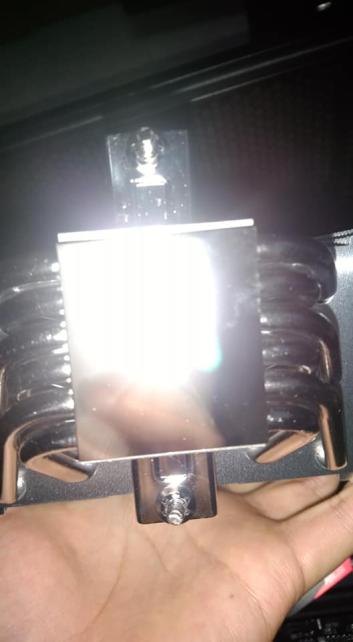

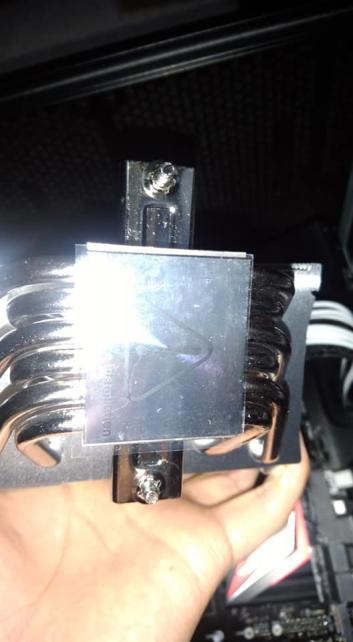

固定する前に、接地面の保護シールを剥がしたか必ず確認です。慣れているユーザーほど忘れやすいミスの1つとなります。　この作業を忘れると突然PCの電源が落ちたりします。

なので剥がしたか必ず確認です。

では、剥がしたのをもう一度確認して、取り付けに掛かります。

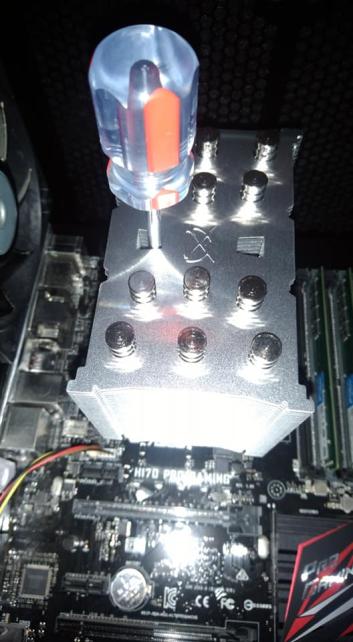

では、ネジを締めていきます。

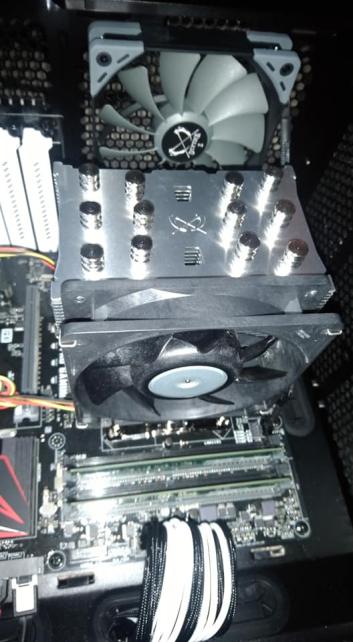

そして最後にファンを取り付けて完成です。

今回はクーラー付属のファンではなく、山洋電気のF-12 PWMにしました。

せっかくの良いクーラーですし、良いファンを使ってみたくなったので。

画像を見て貰えば分かると思いますが、メモリスロットには一切干渉していません。コレがオフセット設計による効果です。　今人気のFractal DesignDefine R5・R6であれば問題なく使用出来ます。またAntecのP100あたりも干渉せず使う事が出来るはずです。

もし、冷却性能をもう少し上げたい・・・・・　そんな方は「もう1つファンを取り付けられるようにファンクリップが1セット余分に入っている」のでサンドウィッチにするといいと思います。　

こんなパーツで組んでいます。参考にして下さい。

【CPU】Intel Core i5-6500
【Cooler】コレ！！
【Memory】Crucial W4U2400CM-8G（DDR4-2400_8GBx2）
【M/B】ASUSTeK H170-PRO GAMING（H170-Express）
【Case】FractalDesign Define R5

以上、ありがとうございました。
