降圧型DCDCコンバータです。出力電圧と定電流の設定ができます。
- 入力:7~32V
- 出力:0.8~28V、12A・300W
ハンダ面のシルクに「OSKJ」とあってよく見るロゴですが、ブランドの実態をよく知りません。でも過去に不良品に当たったことがないので、選択する際、安心材料にはなります。

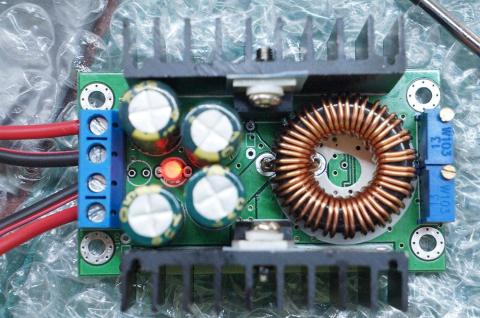

左側のターミナルが電源の入出力、右のポテションメータで電圧(上)と電流(下)を調整します。
LEDが付いていて、負荷あり稼働中は赤、負荷なし時は青に点灯します。

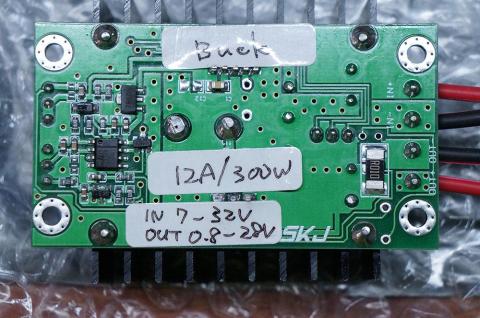

スペックを書いて貼りました。同種のデバイスがいくつもあるので、書いておかないとわからなくなります。

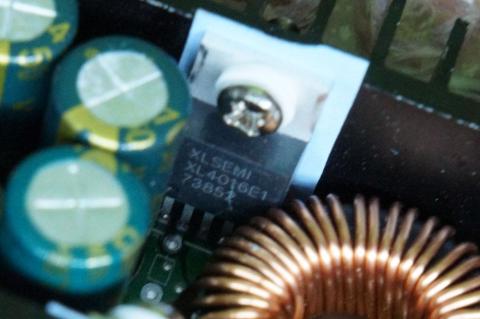

変換のメインは、XL4016E1 という専用ICです。

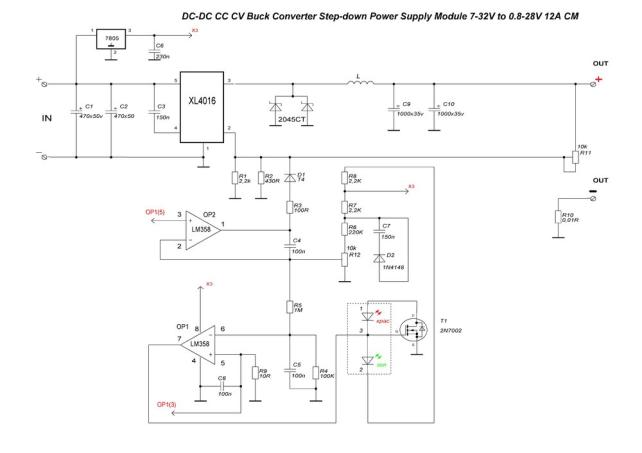

回路図を起こしてくれた人がありました。非公式です。2つのポテションメーターをVR化するときの参考情報もあります。
このLED照明用の電源です。

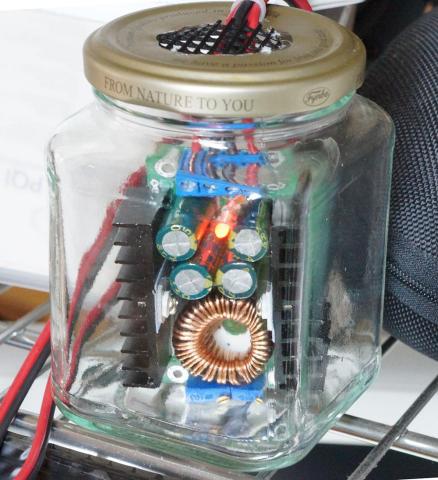

無負荷で電圧だけ設定して(12V)、LEDバーライトと仮組みして電流を設定(0.8A)、その後ケース組みしました。ケースと言ってもジャムの瓶ですが。
見て楽しむ要素も入れたつもりです。
一応 通気穴を設けていますが、低出力だし瓶の中がスカスカなので、穴は不要だったかもしれません。けれど、大きなヒートシンクを見ると、そういうこともあるかと対応しないわけには行きません。網の素材は、「ダイソーの鉢底網」だったりします。なんなら小さなファンを付けてもいいかもしれません。
以前には、アンプを瓶詰めにしています。
-
