早く見せろ！と言う方もいると思いますので、先ずは見ていただこうと思います。

正面画像(コネクタ上：ノイトリック NC4FD-LX、コネクタ下：トモカのジャンク品)

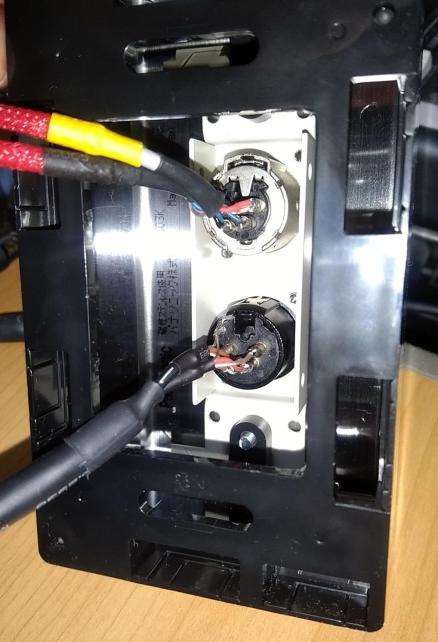

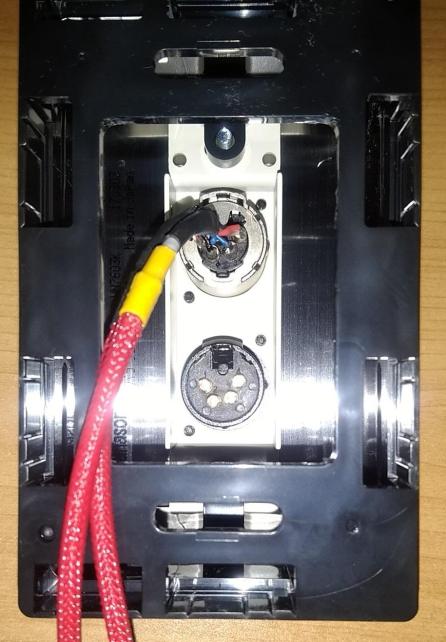

ケース裏面

このように見ていただくと分かりますが「雑ぅ～ｗ」「これは・・・ｗｗｗ」「作った意味がよく分かんないんだけど？」など思う所は様々だと思います。

自分で作っといて言うのもなんですが「作る意味は無かったんじゃねーか？」と思い始めています。

しかし、作ってしまったのでこれはこれで使っていこうと思います。まぁ～見ての通り外見がだいぶ悪いので先ずはキャノンコネクタを裏側ではなく上面から出せるようにしたいと考えています。

要するに・・・

なのでそれに使えそうなコンセントボックスをカインズホームやジョイフル本田やホーマック等などで探そうと思います。

これの作り方です。

材料

①、コンセントボックス（表面パネルとセットの物の方が楽）

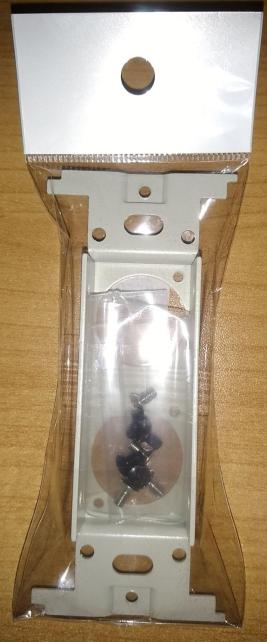

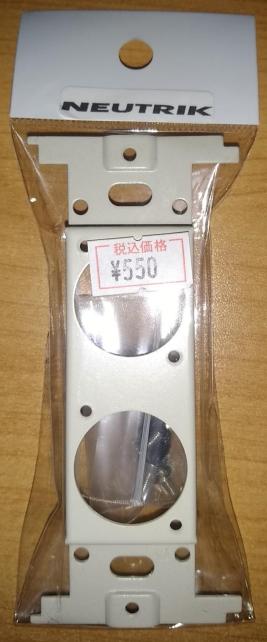

②、コンセントプレート用金枠（カナレ電気製M-CPACX02D、ノイトリックD,DLXシリーズ用）

ちなみにITT用のモデル（M-CPACX02）もあります。

③、コンセントパネル（Panasonic WN7603KP、同社WN6003Wなど）

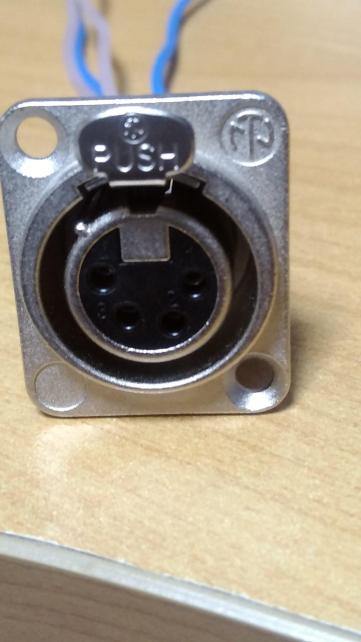

④、ノイトリックNC▲FD-LX若しくはそれの互換レセプタクルコネクタ

使う工具

「プラスドライバ」「カッター（ニッパーでも可）」

手順

①、コンセントボックスの裏面を切り取る

このようにニッパーでもやれなくはないのですが、時間の割りに進まないのでカッターでやった方が早いです。

俺は結局カッターを使って切り取りました。

②、コンセントプレート用金枠にレセプタクルコネクタを取り付ける

金枠にはネジが8本（黒色4本、シルバー4本）入っていますのでお好きな方を使うとイイでしょう。

③、コンセントプレート金枠をコンセントボックスに取り付ける

コンセントボックスにはネジが付属していると思うのでそれを使って取り付けます。

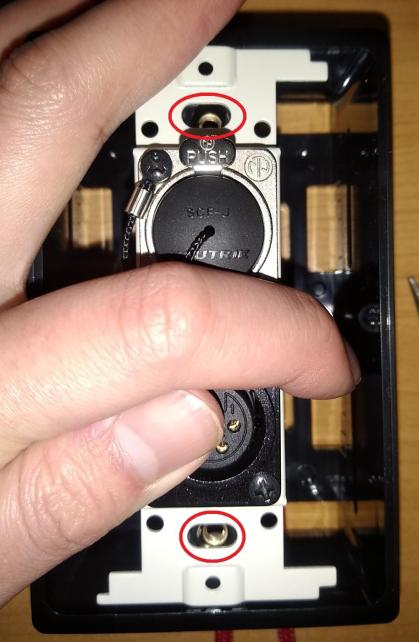

ネジ止めをするのは「赤丸で囲んだ部分」です。

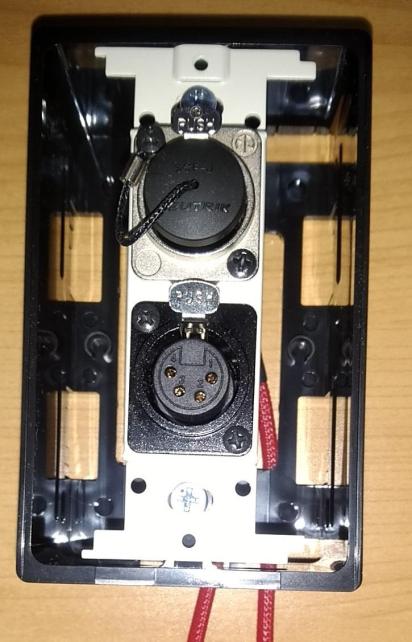

取り付けるとこうなると思います。

ちなみに、ネジ止め前にレセプタクルコネクタにケーブルを繋いでおきましょう。そうじゃないとハンダ付けの難易度が凄まじく高くなります。

④、コンセントプレートを取り付けて完成

こんな感じで簡単にできます。

今回はXLRコネクタを使っていますが、これを応用してRCAだったりイーサコンだったりスピコンだったりパワコンだったりD-subのレセプタクルに変えることも可能です。

コンセントボックスなのでこのようにフックに引っかけてつるして保管出来ます。

なので使いたいって時にありがちな「アレッ？変換ケーブルねーし！！怒」というのが相当減るはずです。

今回はそんな（変な方向で）ウルトラキワモノ感漂う商品を紹介しましたが如何だったでしょうか？

まぁ、この商品については一部のヘッドフォンアンプ（XLR3ピンx2出力を持つモデル）を持つ人にはお役に立てると思いますので、如何でしょうか？

使い方なんですが、画像を見ていただければ。

使用中のヘッドフォンアンプが『XLR3ピンx2もしくは標準フォンプラグx2によるバランス出力のみにしか対応していない』そんな方向けです。

例えば城下工業 SWD-HA10、ティアックUD-503、ラトックRAL-DSDHA5でしょうか。

想定として、モガミ電線・カナレ電気のケーブルを入れ替えで使ってる人が居るとしましょう。

その時は『上段をモガミ電線のケーブルで造ったXLR3ピン(標準フォンプラグ)x2』『下段をカナレ電気製ケーブルで造ったXLR3ピン(標準フォンプラグ)x2』にするのです

今日はモガミ電線のケーブルを使ってるのであれば上段をヘッドフォンアンプに、逆にカナレ電気のケーブルを使ってるのであれば下段をヘッドフォンアンプに接続するのです。

それが下の画像なんです。

ノイトリック日本法人 様

http://www.neutrik.co.jp/

株式会社 小柳出電気商会 様

https://oyaide.com/catalog/

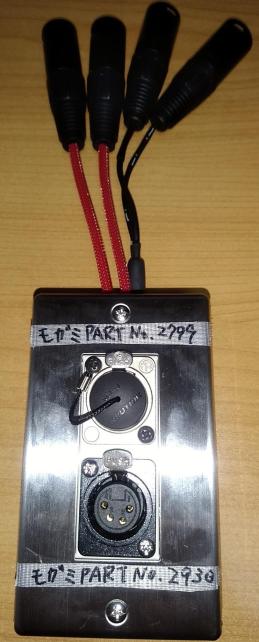

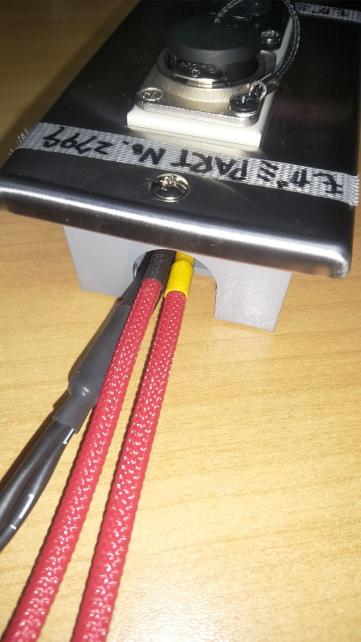

上からケーブルを出せるタイプのコンセントボックスに交換してみました。

あとは荷造りテープを貼って、そこに線材の型番を入れてみました。

作り方は以下を見て下さい。

先ず、今回の改良において最大の目標は

『①、外見を良くすること』

『②、安定性を良くする』

『③、取り回しを良くする』

以上の3点です。

今のまま(＝立った状態)だと着地面積が小さい上にコンセントボックスそのものが軽いのでふらついたり傾いたりしてしまうのです。

しかもハンダ付けの部分が見えてしまい外見が悪い。

それを解決する唯一の策が『ケーブルを上から出す』事なのです。

要するに、イメージとしてはこういう感じ。

では作業に移ります。

今回使うコンセントボックスはこういうタイプの物になります。

①、今回は上からケーブルを出したいので赤丸部分をカッターなどで切り取ってください

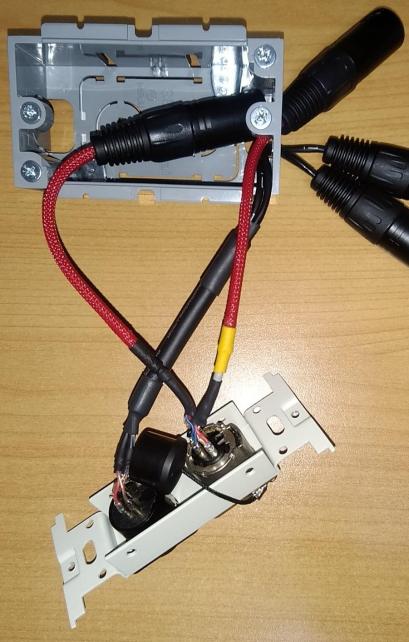

②、ケーブルを通します。その際は下のコネクタの方から通してあげると楽です。

③、表面パネルをネジ止めして、使用線材の名称を貼り付けて完成！！・・・としてもOKです

④、このままだと机に擦れる音がするので、100円ショップにある防音シートなど裏面に貼り付けて、四隅を紙ヤスリで軽く削ってあげると気になる音は無くなります。

⑤、以上で完成となります

保管の際は画像のようにフックに引っかけることをお勧めします。そうすればコネクタの種類・線材が一発で分かります

使う時はこのような感じです。

上ポートを使いたいときは赤スリーブ線をヘッドフォンアンプに、繋ぐだけ

見ての通り、コンセントボックスと表面パネルのサイズがあっていません・・・
見ての通りサイズを間違えました。

なので、後日コンセントボックスを買い直そうと思います。

今回は以上になります。
