電子工作キット（ガイガーカウンターキット GC10）

東日本大震災時、東京電力福島第一原子力発電所の冷却電源喪失で水素爆発の時、放射能線量計(ガイガーカウンター）が欲しいなと思っていましたが数万もするので諦めていました　暫くしてエステーからエアーカウンターSが出ましたが、その時は申し訳ないのですが慣れたというか熱意が冷めてしまったのでした(・´з`・)　

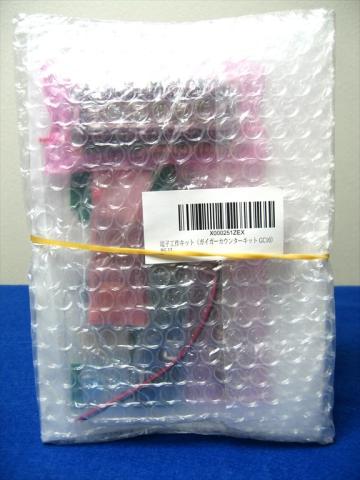

アマゾン見ていたら今回のキットを発見して、旧ソ連製軍用GM管(SBM-20) 使用とあり、１分で測定値確定と有りましたので注文してみました。　　

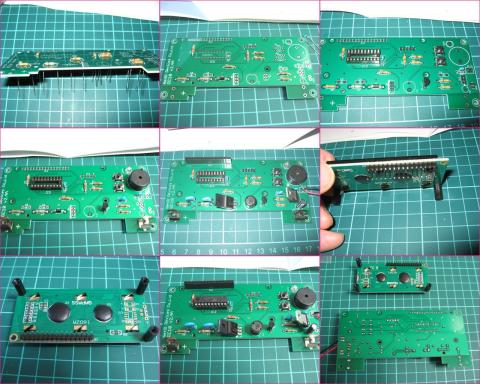

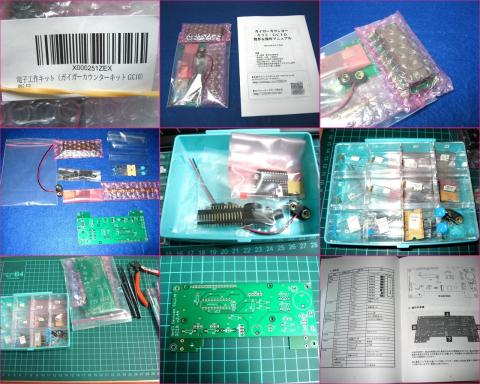

部品は40点位で詳しい説明書が付き２時間くらいでハンダ作業、組み立て完了します　細かいハンダ付け作業があるのでハンダ付け技術の習得後に組み立ててください　ケースと9V積層電池は付属しません。  GM管は高電圧を使うようで高校生以上くらいが対象かも。

　　　　　丁寧で明快な説明書が付いています

　　　　　　　(画像クリックで拡大表示されます)

このキットの掲示板がありますが、動作しない原因はハンダ付け不良や部品を反対に付けている、電池消耗などです　部品を取り付けてないと言うのもありますね　画像を見るとハンダがあまり綺麗に付いていないのもありますね。　　

MOS FETをスイッチングして４00V近くでGM管を動作させているようですので高電圧には充分ご注意ください。

電流は微弱だとは思いますが、ビリッと来たことはないですね。　　

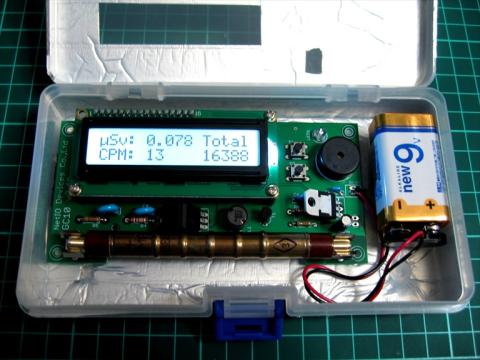

測定値はμSV/Hで表示されます　私の地上30m自室は0.08～0.133μSV/H 位です　北風受けると上がります　北の方から流れてくる用水路の近くでは0.2位になります。

例えば0.08μSV/H×24時間×365=700μSV/YEAR   　年間700マイクロシーベルト

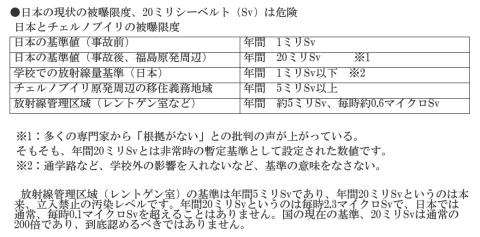

1ミリシーベルト(1000マイクロシーベルト）が基準とか云われていましたが福島原発周辺では20ミリシーベルトが震災後の基準だとか　ひどい話です。　

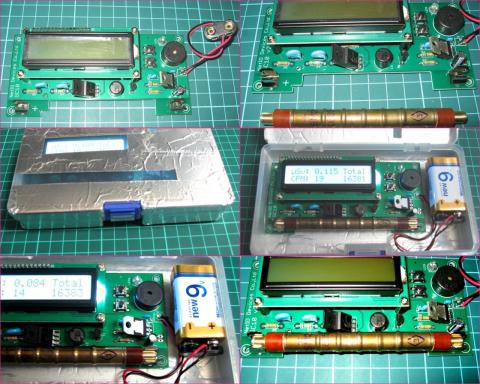

このガイガーミューラー管(GM管）はセットするときは端の茶色い部分を持ち、真ん中を持つのは変形するので厳禁です　ソケットは結構硬いので少し拡げてセットした方がよいです。　

　　　　　GM管(SBM-20) には向きがあります

　　　　放射線を受けるとピッと音がしてブルーの発光ダイオードが点滅します　　　

1ミリ位のアルミケースvsポリケースでも測定結果には関係ないようです　その程度ではシールド効果は無いみたいですね　またGM管は横方向からが最大感度だそうです　上画像では奥や手前、上面などが一番感度が上がるそうです　軸方向は低いと云うことです。

1CM位の厚いアルミ箱以外は、アルミ箔で包んでもノイズ,　γ線などには効果はないようです。

  カウント動作ムービー

北関東在住ですので原発の放射線は気になっていました　当地では今でも川魚（イワナ等）や山の茸、山菜は食べない方が良いと云われています　私はおじさんなので放射線はあまり関係ない身体とはいえ気になりますよね　(それが原因かなぁ？) 　公的機関HPで放射線量のデータがネットで見られますが、地上20mとか30mのデータですし、こんなに良いデーターなのかなという疑問はずっとありました。

作成したカウンターは較正してないので正確かどうかは不明ですがほぼ合っていると思いたいです

線量って変化が大きいのですね　今回の装置では0.05～0.2μS/h 位の表示ですが常に一定でなく変動しています　平均して0.133μS/hが多い感じはします。

空間線量の測定向きで、食料品の正確な測定は無理みたいです　近づけるとカウントして

LED , 音で知らせるので傾向は判ると思います。

　　　　単位は年間です　年20ミリシーベルトは毎時2.28マイクロシーベルト　　
