以前からIris Pro Graphicsを活かすには、Mini-ITXがいいよなぁと考えていました。

そして最近運悪くウチで唯一のMini-ITXマザーをダメにしてしまったこともあり、いよいよIris Pro GraphicsでMini-ITX機を組むことにしました。

使用するのは、ZIGSOWさまより賜ったXeon E3-1285L v4。

こちらを下のそれからCPUのみ外し、他は全て別に用意することにしました。

先ずは母なる大地、今回ご紹介するマザーボードがZ97I GAMING ACKです。

MSI GAMINGドラゴン

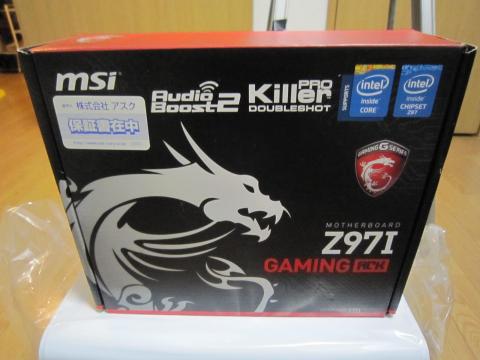

パッケージ

もうIntel® Z97 Express Chipset はZ370から３世代前になるんですね。対して、Xeon E3-1285L v4は登場から２年半。Broadwell世代が難産だったのが判ります。

先に発売となったZ97I GAMING ACのマイナーチェンジ版ということで、違いは基板レイアウトの変更、Killer Wi-FiとM.2スロットを搭載しているところ。

M.2スロットはPCI Express 2.0 x2の10Gb/sなので、最新のNVMe M.2 SSDというわけにはいきませんが、体感出来る程のことでもないので問題ないでしょう。2.5インチSSDの搭載も厳しい小型Mini-ITXケースにコスパでSATA規格のM.2 SSD、という使い方がよさそうです。

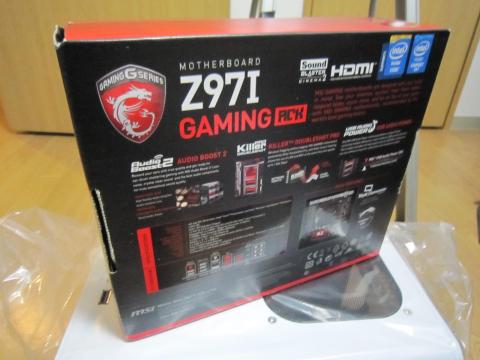

パッケージ裏

製品特徴

• リアルな音場を創り出す『Sound Blaster Cinema 2』を採用し、ハイレゾ音源対応の『Xtreme 　Audio DAC』及びクリアな音を提供する『Audio Boost 2』機能搭載
• USB DACなどの安定動作を実現する『USBオーディオパワー』
• 最高の戦果と極小のタイムラグをもたらす『Killer™ E2200 LAN』
• 有線Killer LANと併用可能な、802.11 ac対応のKiller WIFI搭載。
• 配信録画ソフト『XSplit Gamecaster』の6ヶ月ライセンス付き
• SteamOS対応
• 高耐久『ミリタリークラス4』準拠コンポーネント搭載
• 卓越した安定性を実現する『Gurad-Pro』
• ゲーミングマザーボード専用の生産ラインで製造
• 『OCジニー4』で誰でも簡単パフォーマンスアップ
• 頻繁な抜き差しにもびくともしない耐久性を実現した『ゲーミングデバイスポート』搭載
• 簡単にゲームのFPS値を上げる『Gaming APP』
• グラフィカルで明快な画面、マウスも利用可能な『クリックBIOS 4』
• Windows上でBIOS設定の変更が可能なユーティリティ『コマンドセンター』とアップデートユーティリティ『Live Update 6』付属

製品ページより

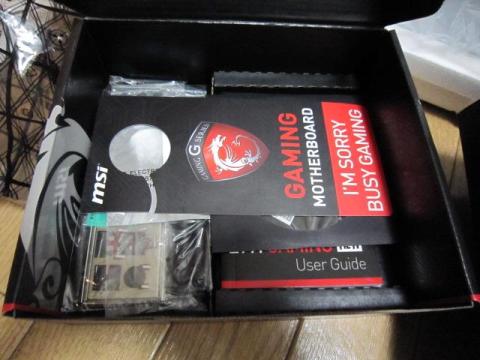

内容物

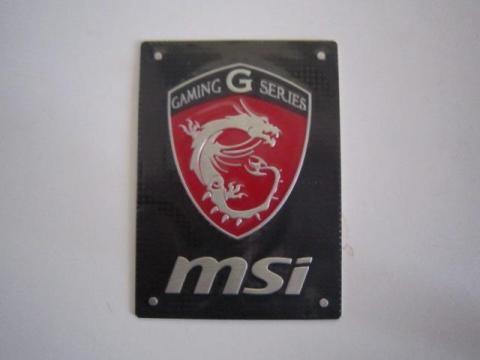

ドアハンガー　I/Oパネル　SATAケーブル2本　無線アンテナ2本　取説　ケースバッジ

インストールROM

マットブラックいいですね

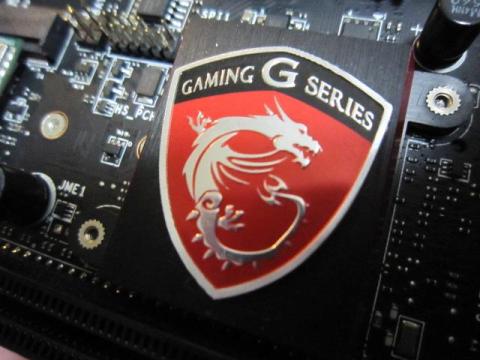

ピンボケですがドラゴンさんです

干渉しにくそうな位置のM.2スロット

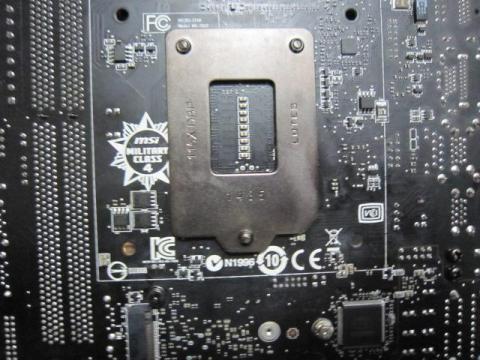

Xeon E3-1285L v4搭乗

CPUサポートリスト先頭から抜粋

Core i7 Broadwell i7-5775C 100 3.3 1M 6M G0 65 IrisProGraphics6200 1100MHz
Core i5 Broadwell i5-5675C 100 3.1 1M 4M G0 65 IrisProGraphics6200 1150MHz
Xeon Broadwell E3-1285L v4 100 3.4 1M 6M G0 65 IrisProGraphicsP6300 1150MHz
Xeon Broadwell E3-1285 v4 100 3.5 1M 6M G0 95 IrisProGraphicsP6300 1150MHz
Xeon Broadwell E3-1265L v4 100 2.3 1M 6M G0 35 IrisProGraphicsP6300 1050MHz
Core i7 Haswell i7-4771 100 3.5 1M 8M C0 84 HDGraphics4600 1200MHz

Xeonも含めBroadwell世代もバッチリと対応してくれてます。
