先日のOSCで、Analog & RaspberryPi 電子ギーク団のブースに展示されていたたかじんさん作の ALSA-lib VU Meter を見てレベルメーターが欲しくなったので、Aliexpressにあった安価なLEDメーターキットを購入してみました。

■仕様概略

　表示 : 片チャンネル 12個のLED、ピーク保持、複数の表示パターン

　電源 : 12V

　入力 : L/R/GND（オートゲインコントロール）

■組立

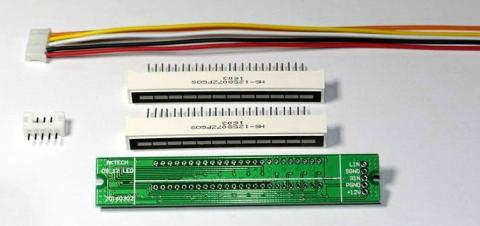

部品はこれだけ。

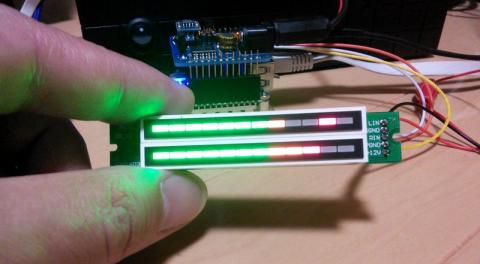

さっくりと組み立ててChiPiDAC-1387Tに繋いでみました。

クッキリはっきり表示され、追従性も充分です。

■動画

販売元が紹介している動画です。

■■■　2017.09.30 更新　■■■

以前タカチKC4-10-13BBに組み込んだ、YDA138デジタルアンプに追加しました。

■フロントパネル穴あけ

余っているパネルを、LEDに合わせて穴あけします。

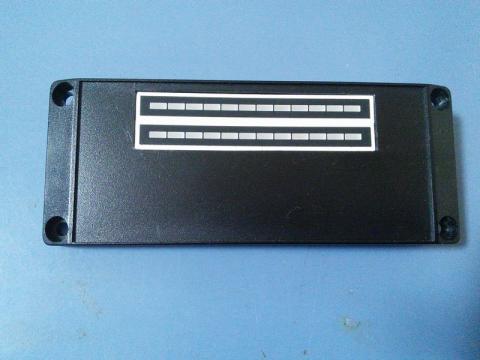

丁度いい穴があき、とりあえずはめ込むだけである程度固定されました。

他に電源スイッチ、LED、ボリュームの穴をあけます。

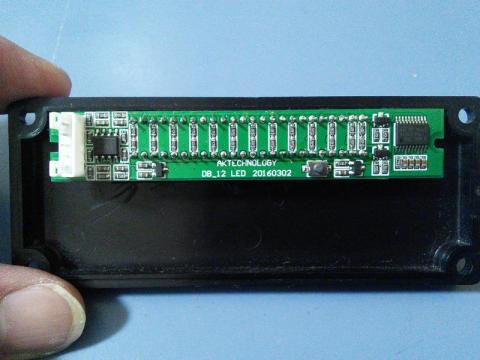

裏面はこんな感じで、LEDの外形寸法も丁度いい具合です。

■組み込み

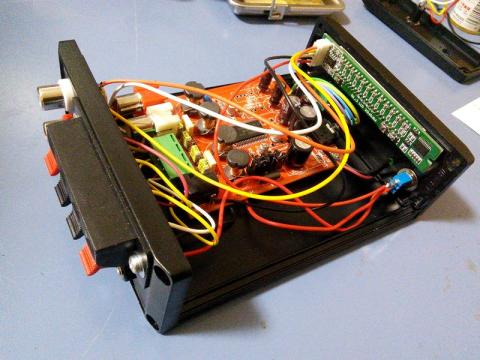

LEDにはL/R入力を接続、電源はそのまま接続（YDA138デジタルアンプの電源は12V）します。

■外観

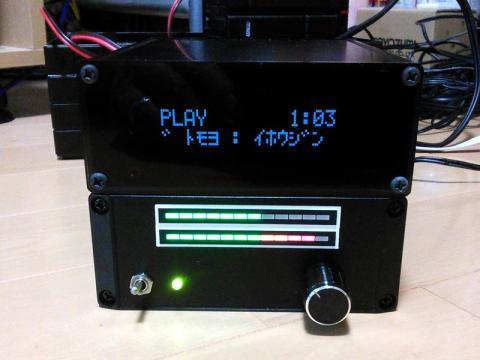

同じケースに組み込んだラズパイ＋PCM5122を重ねてみました。

やはりLEDの白い枠がよろしくないですね。

後でスモークのアクリルパネルを貼ってみようと思います。

それから、カバーを外さないと表示モードの切り替えができません。

スイッチを延ばそうか、切り替え無しにしようか悩んでます。
