HiLetgo TDA7297
amazonでたった３００円で販売しているアンプ
良くインターネットで見かけるので購入
多分、オーディオ用のパーツを盛り盛りにして改造しても1,000円位で収まる
約一週間程で中国大陸から到着した。

ヒートシンクが付いて一応このままでも電源、スピーカーを繋ぐと音はなります
それ程凄くいい音が出てくるわけではありません　ボリュームに触るとハムノイズ
HiLetgo YDA138　 680円の方が良かったかもしれません　こちらは次回に
取り合えずパーツを手持ちと換装 　大凡ケース合わせて600～700円が目標として

カップリングコンデンサ
デカップリングコンデンサ?
MUTE回路の見直し
ボリューム抵抗

セラミックコンデンサ2個　メタライズドポリエステルMTB　100V　1uF換装
デカップリングコンデンサ　日本ケミLXZ　16V　2200uF
電源ラインセラミックコンデンサをECHU0.1uF　　ECWU0.01uF換装
MUTE回路に47KΩ追加　入力時のポップ音はなくなったが遮断時のノイズは消えない

10uFにもう10uF追加する？

セラミックコンデンサ2個　メタライズドポリエステルMTB　100V　1uF換装
デカップリングコンデンサ　日本ケミLXZ　16V　2200uF
電源ラインセラミックコンデンサをECHU0.1uF　　ECWU0.01uF換装
MUTE回路に47KΩ追加　余り効果なし　参考の回路図には抵抗が2本なのにこの基盤は一本

1日後
中音域が随分良くなったが低音域はまだまだみたいな感じ

届いていないが同時に購入した中華製の安いパーツを待って

これに安価RCA、スピーカー端子の改造搭載実験機して遊んでみる

2日後

　以前に比べて高音域が少し奥に代わりに低音域が前に出来ている

と言っても中低音が盛り盛りでなくてバランス良く出ている

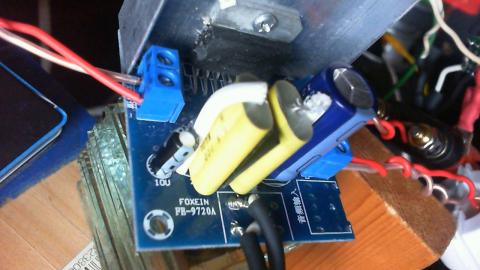

少しボケていますが、カップリングコンデンサの日立MTB　100V　1uFを立ってて

出ている裸線は接触振動が怖いのでガラス繊維チューブを二重に通し1mm厚ゴムを

両面テープで貼り付け

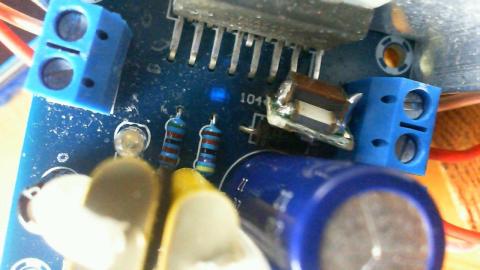

青い右スピーカー出力端子台横にセラミックコンデンサ0.1uFの代わりに

小さい基盤でECHU0.1uF、ECWU0.01uFを換装

2017/7/30

ケースが完成

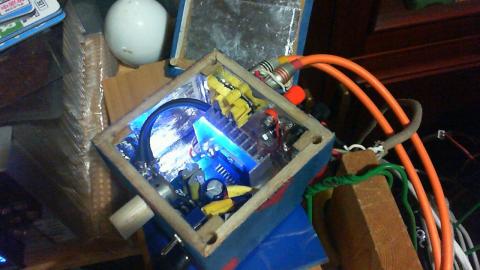

10x10x6cm　木製ケース　内部にアルミテープ、外部は和紙を貼っています。

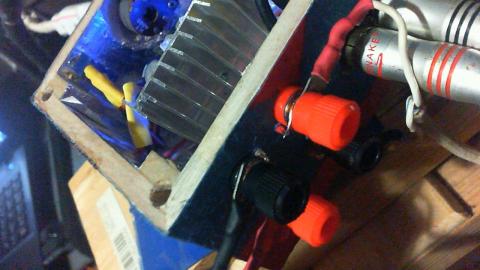

背面　ケース本体上部4隅にタボ穴があります。

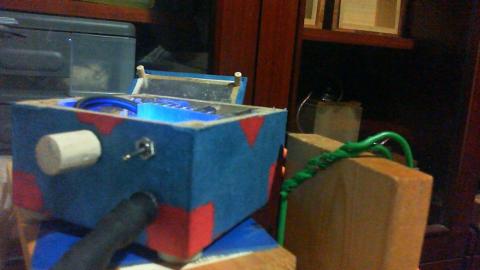

前面　ボリュームつまみは木製自作　ケース底4隅には直径2㎝厚さ5mmの自然石タイル

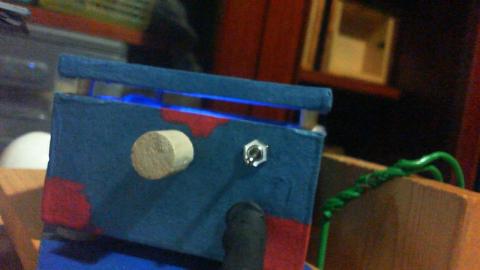

蓋には4本のタボが出ている

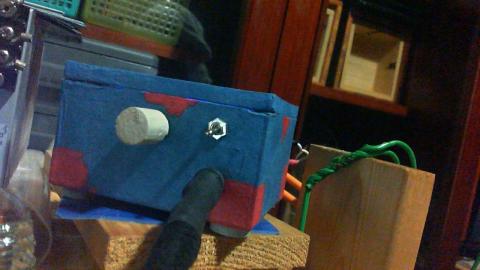

蓋を閉めた状態　

ダイソーの集めの和紙を2~3重に貼った方が質量が増えて良い
