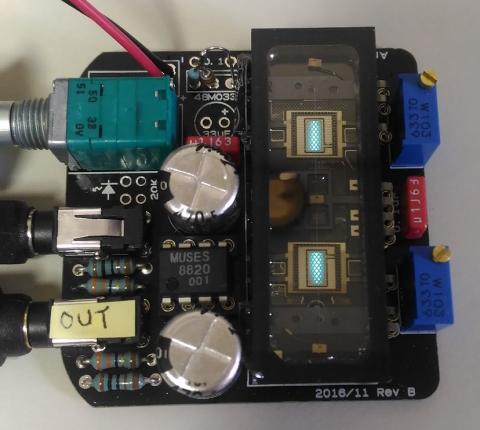

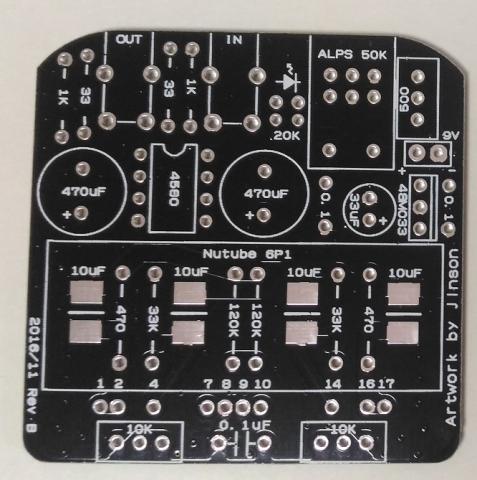

じんそんさん製作の基板をもとに製作しました。
Nutubeとあるからには、KORG製の真空管Nutubeを使用しています。
基板とNutubeはスイッチサイエンスで、
それ以外のパーツは千石と秋月で買ってきました。
■独自仕様
パーツ
抵抗:タクマンRAYシリーズ
電解コンデンサ:東信UTSJ
フィルムコンデンサ:WIMA MKP2(のバッタモン!?)
回路
バイアス回路は三端子レギュレータから、分圧回路に。
バッテリーモニターは省略。
ちょっと疑問なのが、PMLCAPという非常に高価なコンデンサが4つも必要という点。
フィルムコンデンサで良かったのではなかろうか。
現代的な音
■基本的な音
クラシックな真空管アンプのような、強烈な存在感の音を想像していたのですが、現代的でクリーンな音が出てきて拍子抜けしました。
プリアンプとして使用した場合、マランツPM5005は音が硬すぎる音がとてもマイルドになりました。
解像度や音場等への影響はありませんでした。
じっくり聞いていると、ローがとにかく粘ることに気づきました。
コントラバスの一番低い音が聞こえるではありませんか。
地響きのような音がスピーカーから出てきて驚きました。
■倍音
さすが真空管という感じで、倍音はすごいです。
低音の失われたエネルギーが復活し、ベースやバスドラムなどがきちんとバンドの一員として存在感が出てきます。
高音の変化は控えめですが、倍音感はグググっと増してます。
伸びというよりも、細かなニュアンスが生々しく再現されるようになりました。
エレキギターの繊細なタッチが見えるかのようです。
■クラシック
チェロの音の深みがとにかく凄いです。
まるで生演奏…とまでは言わないまでも、オーディオセットのグレードが何ランクも上がります。
■バッファの影響
インピーダンスを下げる目的で、最終段にオペアンプのバッファ回路が入っています。
この影響で、使用するオペアンプの色が強く出ます。
バーブラウンOPA2134
モニター用オーディオ風の、全体的に硬い音に。
また、非常に音割れしやすいのでオススメしません。
LM358(ナショナルセミコンダクター製)
LM358(HTC製)
どちらも音すら出ず(゚Д゚;)
NJM4580DD
マッチョで肉付きのいい音がします。
低音がちょっと強くなりすぎる傾向です。
NJM4556AD
全体的に解像度が落ち、安い音がします。
低音がボワボワ、ボンボンします。
MUSES8820
和モダンなオーディオという雰囲気が出ます。
上品すぎない上品さといいましょうか。
一番気に入りました。
■電池による違い
006P アルカリ
よく言うと、全体的に元気。
悪く言うと、元気すぎて暴れる。
006P マンガン
全体的に非常によくまとまり、ジェントルなサウンドに。
ちょっとビンテージな感じが出てきて、真空管使ってるぜ!という気分になる。
かといって全く古臭くないです。
使うなら絶対マンガンです。
ただしあっというまに電池切れになります( ´∀` )
アルカリでも3時間で電池切れ(´・ω`・)エッ?
外来ノイズの心配無用
裸で使ってますが、外来ノイズが乗るような様子はありません。
とても扱いやすいと思います。
ただ急に動かしたり、コツンと机に置いたりすると、高周波の不快なノイズが出ます。
マイクロフォニックノイズというやつですね。
本物の真空管アンプを携帯できる
うまく詰め込めば、バッテリーごとミント缶に入ってしまうサイズです。
本物の真空管アンプを携帯できる幸せ。
プリアンプ代わりにする場合の注意
プリアンプがわりにする場合、バイアスは高めにしてください。
入力をちょっと上げただけで容易にクリップします。
ギターがクリップすると、ただ割れているだけではなくディストーションがかかったようになるので、をわざとクリップさせて楽しむという高尚な使い方も!?
そのへんは、さすが真空管。
電池が蒸発していく♪♪
電池の持ちは、極悪の一言!
マンガンなら1時間、アルカリでも3~4時間でスッカラカンです。
赤城さんも真っ青の大飯ぐらいですハイ。
-
購入金額
9,000円
-
購入日
2017年04月04日
-
購入場所
自作
タコシーさん
2017/04/04
1.5V × 6 で9Vですから..
Nutubeはヒーター電圧はあるんですかね
いぐなっちさん
2017/04/04
Nutubeは5Vから動作します。
ヒーター電圧は定格0.7Vです。
プレート電圧は定格3V、絶対定格5Vです。
大容量の充電池で動くように設計しないと、モバイルは厳しいですね~。
yosyos888さん
2017/04/04
やっぱり真空管サウンドなのですね。
いぐなっちさん
2017/04/04
けっこう真空管らしい音になりますね。
情報量は爆発的に増えますし、とても耳にやさしい音になります。
電池が減ってきてゆがみだしたときにロックギターの曲を聴くと、真空管らしい深いディストーションがかかって面白いです。
通りすがりのおじさんさん
2017/04/04
最初はMUSES8920にしてたんですが、8820の方が好みでした。
いぐなっちさん
2017/04/05
どうもFET入力のオペアンプは合わないようですね。
