OSOYOO（オソヨー）トランジスタテスター コンデンサ インダクタンス 抵抗器計 アナライザー

電子パーツのアナライザーです　

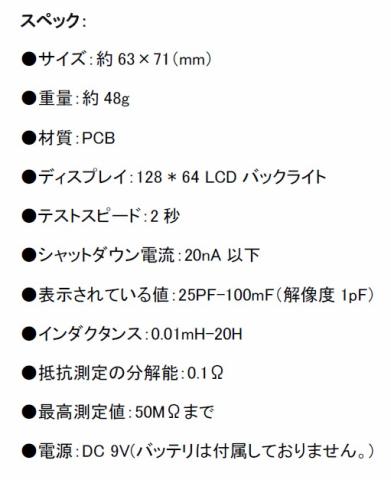

トランジスタテスター コンデンサ インダクタンス 抵抗 アナライザー 半導体 テスター ダイオード など電子部品を測定 マルチメーターテスター  見にくい抵抗のカラーコード、表示の消えかかったコンデンサ等も部品を挿して、ボタン一発で値を表示します。

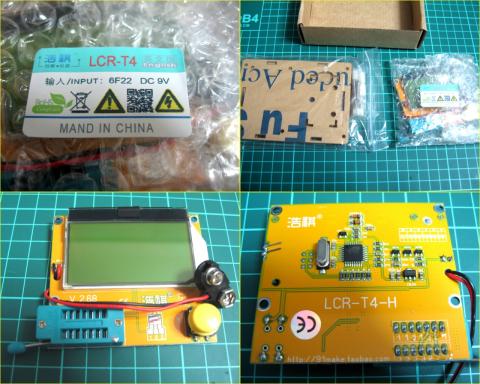

こんな感じで入っています   キットですが基板は完成品なのでアクリルケースに組み込むのが最終形です  取扱説明書は付いていません　が、ホームページにあります。

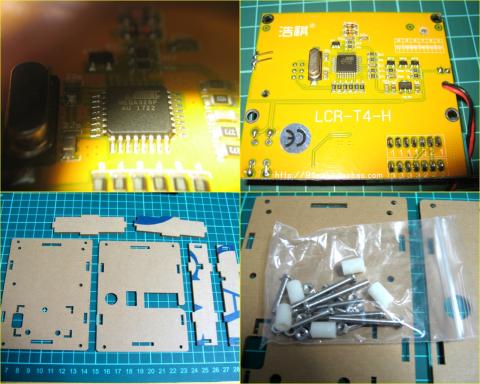

　　　　　　パーツ・マウント済み基板とアクリルのケース、ビスナット類が入っています

                 amazonでケース無しが半値位で売られていたりします。

　　　　電源スイッチは有りませんしアクリルケースから電池を出すのも大変...ネジ止めなので　　

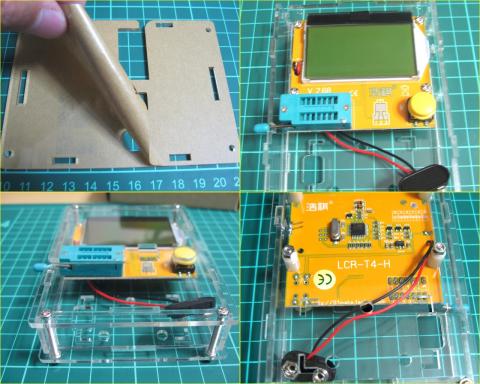

　　　　　　保護紙を剥がすのが結構大変です　糊がきついのです...

                 アクリルケースを組み立てるだけなのですが...

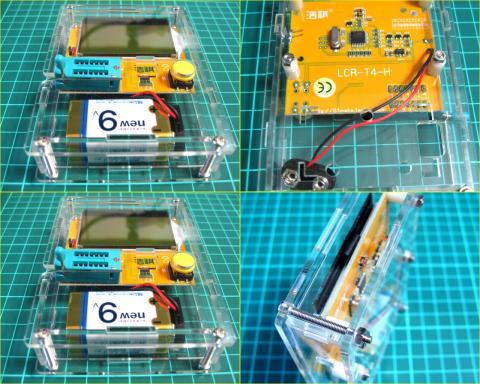

                  キチキチに造られているのでアクリル板の勘合がなかなか大変です　

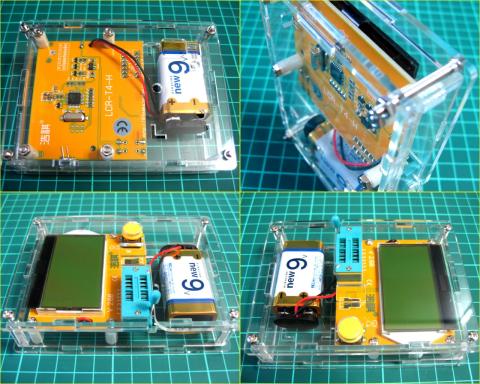

アクリルケースに入れると  85×115×35m/m となります　

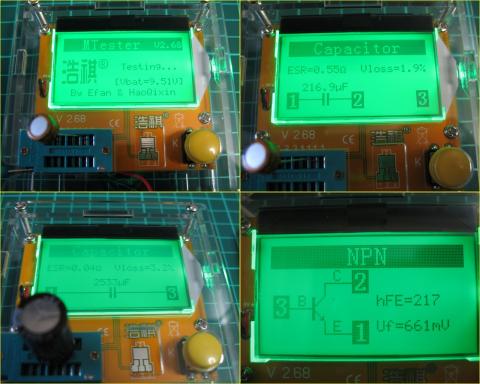

コンデンサーとトランジスター測定　　

ICソケット様な端子にパーツをセットして（レバーを倒して水平にSET）、黄色い釦を押すと蛍光表示画面が出て、値が読み取れるようになります　読めないときはエラー表示が出ます。

ソケット端子には1,2,3 が有り、差し込んで測定釦を押すと端子番号とグラフィック画面が表示され測定値が表示されます　何処に差し込めとかは取説がないので不明ですが自動検出で測定するようです。黄色釦横にはトランジスターなどの測定接点もあります　ソケットでも同じと思います。

組み立て、較正、取扱説明書　http://osoyoo.com/driver/YUANQIJIANCESHIYI.pdf

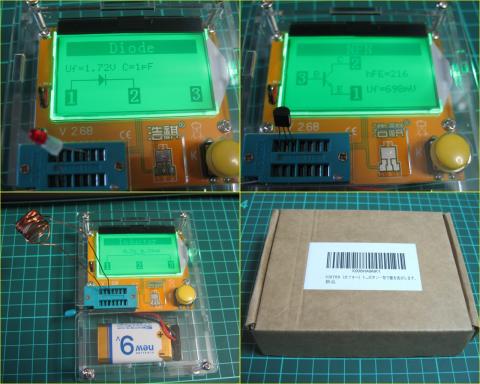

 　　　発光ダイオードも可能　コイルも可能ですが100μH以上でないと測定できないでしょう

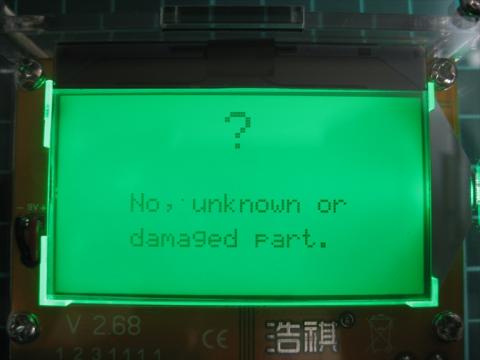

                  測定素子エラーか判定不能時の表示　

 　　　　　　ソケット端子の番号　測定品の足が差し込まれた端子が番号表示される　

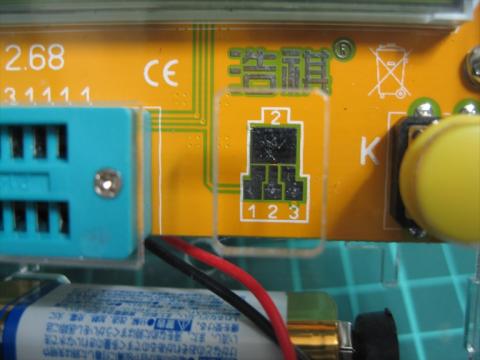

 　　　　　　3端子素子やダイオードの場合　点接触だけなので扱いづらい　

　　　　　　上の1-2-3の番号同士やトランジスター端子の1-2-3は繋がっています

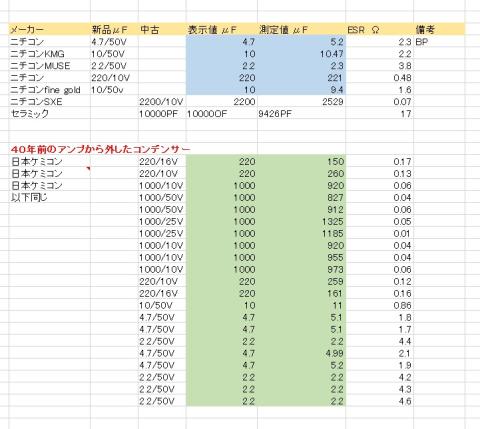

 新しいコンデンサーと、40年前のアンプから外したコンデンサーを測定してみました

ブルーは最近のコンデンサー　　グリーン色は40年前のアンプSONY TA-E86 から外した

コンデンサーです　減少しているのも増加しているのもあります　ESRは少ない方が良いとのことです。　　

 　　　　　　　拡大できます　　

参考に　 私も良くわかりません..

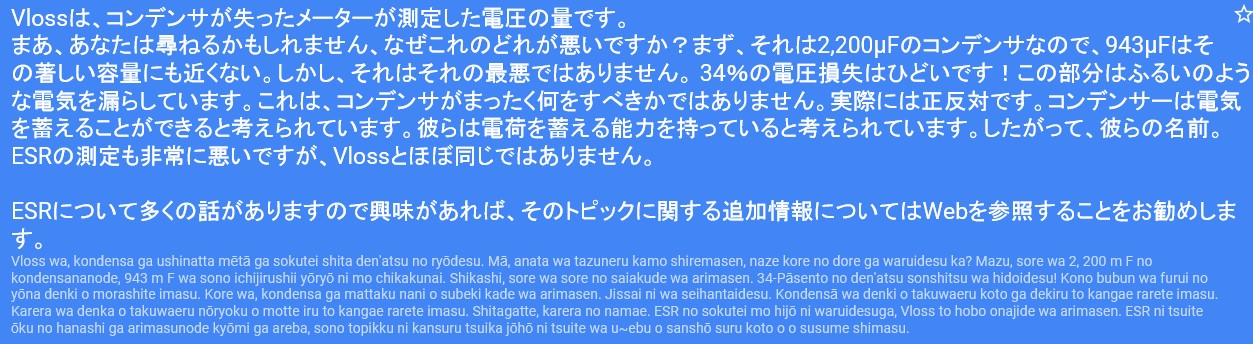

ESR(等価直列抵抗) ---- https://www.murata.com/ja-jp/products/emiconfun/capacitor/2013/02/14/en-20130214-p1

追記　2018-1-9

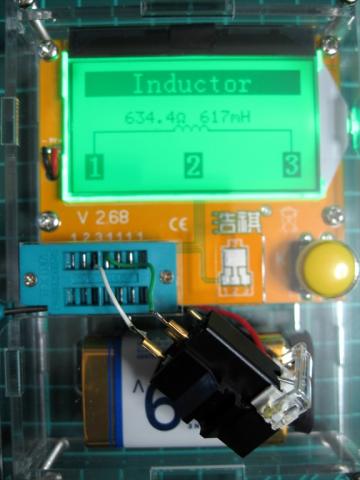

MM,MCカートリッジのコイルのインピーダンスを測ってみました　

① SHURE M44-7(MM型カートリッジ)

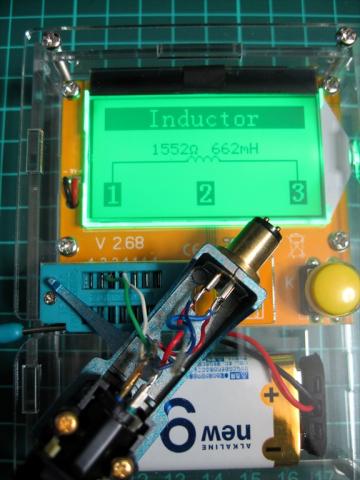

   インダクタンスは617mH    ミリヘンリーですよ...

SHURE  M95 (MM型）    662mH   MM型は抵抗値も多いです　

出力電圧が多いのも頷けます...

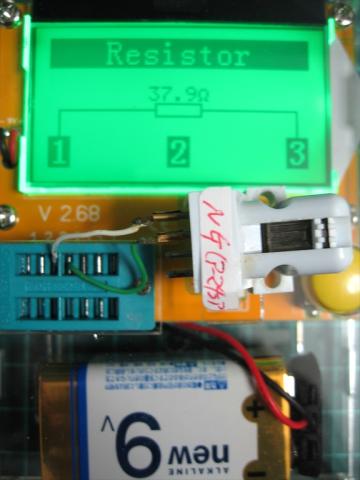

  ③SATIN M-117(MC型）   測定不能　37.9Ω　

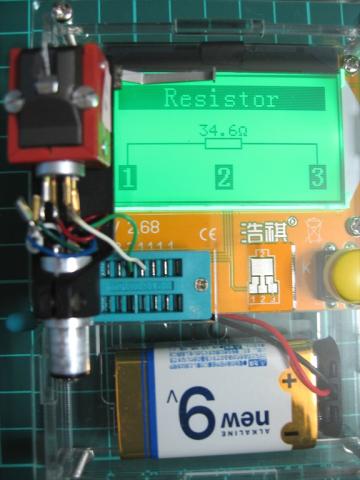

④SONY XL-55(MC型）　インダクタンスは測定不能　抵抗34.6Ω

MM型に比べてMC型カートリッジのインピーダンス実数部は小さいのが判ります　コイルの巻き線が少ないからと思えます。
