NEUTRIK(ノイトリック）REAN(リアン）NYS352G　RCAプラグ

NEUTRIKはリヒテンシュタイン公国が本拠地で日本法人があります　切手で有名な国です　REANはNEUTRIKの格安ブランド？　オーディオケーブル作成で購入しました　価格は200/個　多分中国製　REANとNEUTRIKとは違うという声もありますが。　ｲﾔﾊﾔ...! 　

　　ケーブル径は最大7m/m径入りますが,ケーブル被覆カシメを考えると最大6m/mでしょう　

　　プラグ全長はピンから金属スリーブ後部まで4.5cm 、径は最大1.1cmです。　

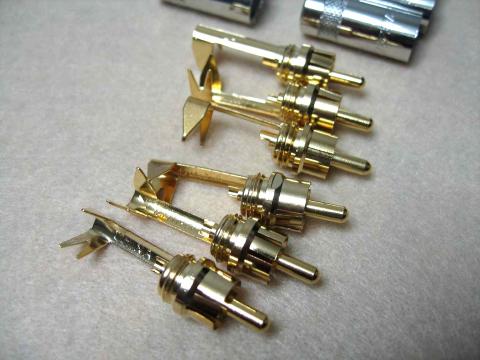

今回の注文で、コネクター（此処では金色の方）の変更があり新旧入り混じっていました　違いは

差し込む処のアースリングですが、新は材質が薄くなっており、輪を４等分に割ったものから２辺だけ狭いものに変更に為ってました　安っぽく為っちまった...って安物だけど　接触改善かなあ...壊れそうだけど   プラグ差込時のスムーズさの改善なんでしょうけど耐久性心配...スリーブ側は磁石に付かないので真鍮だと思います 　アマチュアには充分なコネクターですよ

　　　　　　　　　　　　　　　　　　　　左：旧　、右：新　

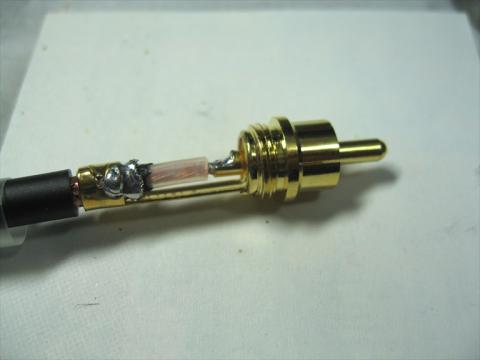

シールド線ハンダをカシメ部にしてます　普通とやり方が違いますので（自己流） 参考にしないでね　

-----------------------------------------------------------------------------------------------------

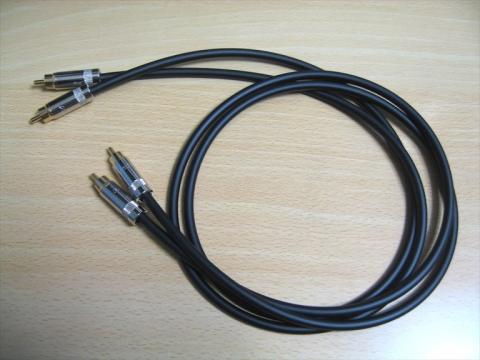

サンプル画像

一般的コード処理ハンダ付け方法....（NET画像から）この方法だとアースのハンダ処理が難しい

コテのワット数が多くないとハンダが流れません　コード被覆部の処理はこのようにカシメます　

ハンダ鏝はハンダの流れを見て即効で処理します　ぐずぐずやっているとイモハンダです。　

           https://www.youtube.com/watch?v=8hWyhdwYSog　　video by sound house

 　　　　　抜き差しや使用頻度の高いケーブルはこのように加工したほうが良いと思います　

-----------------------------------------------------------------------------------------------------

コネクターなのでどうこう言うことも、あまりないのですが、半田が乗りやすいとか、作業がやりやすいか、否かというのもあります
