メーカー不詳 : DVI-I VGA 変換コネクター

現在は使われなくなったコネクターです（使っている人もいるかもしれませんが...）DVI-IからVGAへの変換コネクターです　

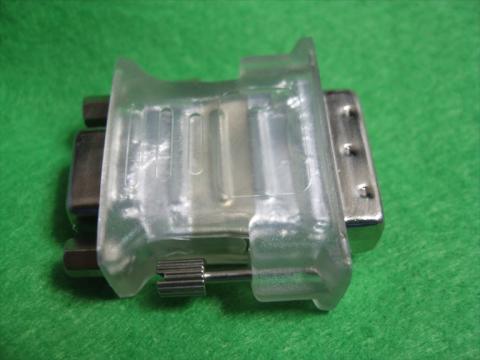

普通は外側は不透明のプラスティックでモールドされていますが、今回のコネクターは透明なモールドです　　　

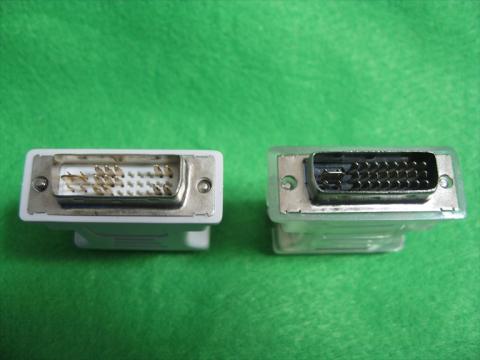

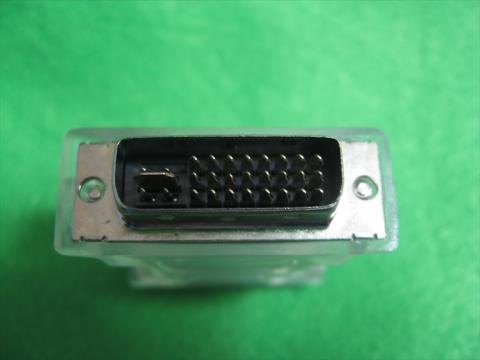

下画で左の４ピン+1はアナログ信号ピンです　DVI-Iコネクタにある長くて平たいピンは、ピン番号はC5、Analog Ground に用いられる。このピンはDVI-Dコネクタにある同じピンよりも幅広い。そのため、仮にDVI-Iオスコネクタから4つのアナログピンを取り除いてもDVI-Dメスコネクタに接続することはできないとのこと。

DVI-Iはデジタルとアナログ信号が両方流れます　Digital Visual Interface : DVI   ,  DVI-I（Integrated, デジタルおよびアナログ兼用）ということに為るみたいですよ

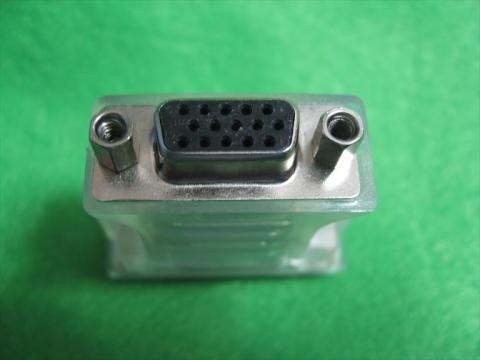

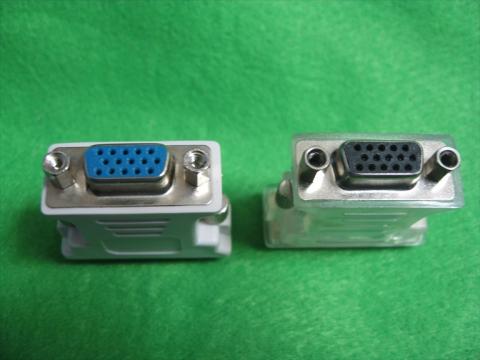

                          　　　　　　　　　　　　　VGA側　　　　　　　　　

                              DVI-A（左）とデュアルリンク（右）DVI-I DUAL

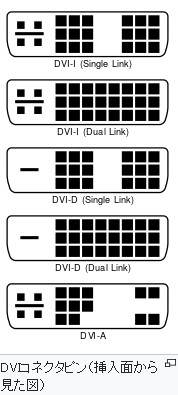

 DVI-D デジタル専用 , DVI-A アナログ専用 , DVI-I アナログ/デジタル兼用 Integrated

DVI規格コネクタは広帯域伝送のため, 2番目のデータリンクを規定していますが、その性能に満たないすなわち2番目のデータリンクを要さないデバイスのほとんどは、コストダウンのためにこれを実装しませんがコネクタの接続互換性を上げる目的で、内部結線はされていないもののコネクタ自体は2番目のデータリンクピンを持つものを採用する機器が存在し外観上の区別を難しくしています。そのためそれら機器とを区別するために、2番目のリンクを正しく実装しているコネクタは、しばしばDVI-DL（デュアルリンク）と呼ばれます。

                         アナログ部分しか使っていないのでデジタルは無駄になるのかな
