製品名：薄型光学ドライブベイ用HDDマウンタ（12.7mm厚用）→リンク付き

型番：HDM-41

寸法：W128×D127×H12.7mm

製品の特徴

・SATA3.0（＝SATA6.0Gbps）Ready

・12.7mm以下の2.5インチSATA HDD/SSDに対応

・幅広いメーカー製PCで使用できるように「DIPスイッチ」付き

・ダミーベゼル付き（＝黒色ベゼル）

・アクセスLED付き（＝緑色 → 後述）

・アルミ製シャーシ

12.7mm以下のHDDまでOKと謳っていますが12mmそこらの厚さを持つ2.5インチSATA HDD/SSDは存在しないので実質は””9.5mm厚””までだと思って下さい。　そうなると最大２TB（サムスン/Seagate ST2000LM003、ST2000LM007）が限度です。しかし、SSDなら４TBというフラグも一応用意されています。

＊Intel Core i7 5960Xと6950Xの中間くらいの価格になります

先ずは同梱物を確認しましょう

マウンタ本体x1、ダミーベゼルx1、ドライバx1、ピンx4、詰め物x1、ヘラx1

以上が同梱物です。

使う前にバラしてみます

見事にスカスカです。　ちょっと無理な力をかけたら簡単に「バキッ」と逝きそうです。写真撮ってませんが、アルミ部分はペラペラです。アルミ缶と同じくらいのペラさです。分解は・・・しない方がいいかもしれません。

一部メーカー（HP・ソニー・IBM・Lenovo・Apple）に関してのみDIPスイッチを弄って下さい

スイッチの設定に関しては画像をご覧下さい。

スイッチを設定しないと「HDDが認識しない」「認識したりしなかったり動作が不安定」などの症状が出る可能性があります。

スイッチを設定してもHDDが認識しない場合は・・・諦めるか、他PCで使えるか確認してみましょう。
もしも使えないようだったらメーカーor販売店に初期不良の可能性ありと言う事で連絡しましょう。

①赤丸部分のネジを取り外します

②光学ドライブを引っ張り出す

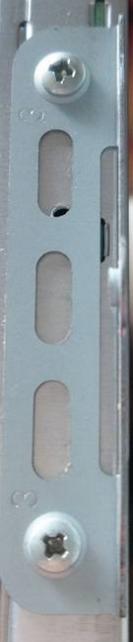

③光学ドライブのネジ固定具を取り外す（ → 光学ドライブを取り出せば分かります）

④HDD取り付け

ピンを忘れずに！！！

詰め物を入れる＆③で紹介したネジ固定具を変換ベイに取り付け

⑤ダミーベイをHDDマウンタに取り付ける。

その後、このマウンタを光学ドライブのあった場所に挿入、ネジ止め

⑥PCを起動し、アクセスLEDが点灯しているか確認

このような感じに点灯します。

左側が「HDM-41」になります。通常（アイドリング時）は濃い緑です。書き込みなどをするとかなり濃い赤色→緑色と交互に点灯します。

⑦HDDが認識されているか”マイコンピュータを開き”確認する

以上が大まかな手順です。

慣れてる人なら5分もあれば出来ます。　

「初めてなんですけど・・・・」な方はこれに関する動画がたくさんアップロードされています。また雑誌でも紹介が上がってたりします。なので、事前にしっかりみて、勉強してからやることを薦めます。慣れないことは事故の元ですから。

１、事前調査

当たり前ですがここですね。事前に調べるべき事（ノートパソコンに使っている光学ドライブの型番から厚さを調べる → 12.7mmか9.5mmなのか、SlimlineSATAかATAPIなのか等）を調べる。

そうじゃないと、買ってきて取り付けようとしたら『入らない！？』という事になりますし。

２、取り付け方を調べる

いざ取り付け！！となってから『このパーツがないよ！？』となり騒がないようにするために必要なことです。　

この2点を事前にやっておくと失敗リスクが下がります。

動画や雑誌の紹介動画像では簡単そうにみんなやってますけど、事前に念には念を入れて仕込んだり、長年積み重ねた経験を元にやっていたりします。　

初めてなら、ベテランの仕事を見て学んでからやるべきです。

仕込みを怠ると大事故を起こします

当たり前ですが、自作や改造に『絶対』という言葉は存在しません。くれぐれもお忘れ無きよう。

原則、自信が無ければやらない事を俺は薦めたいです。
