Tendak 2 TOSLINK SPDIF（光デジタル）+ 2 同軸→TOSLINK アナログ L/R RCA and 3.5mm オーディオ 変換

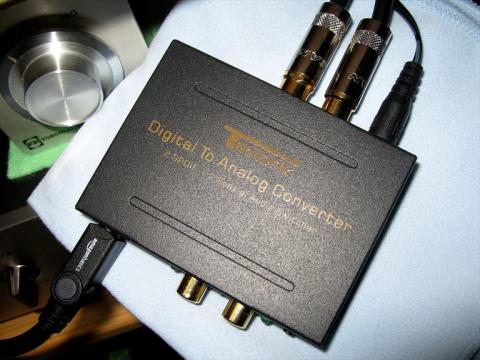

PCでネットしながら音楽を聴くのですが、同時に音楽CDが聴ければ一石二鳥な訳です。その時デジタルで転送してオーディオ装置で聴ければと言う訳で今回のDAコンバーターを購入してみました　ついでにRCAケーブル2本作成、TOS-LINKケーブルなども購入してます。　

                  こちらが前面？裏面？　ヘッドホンジャックもあります　

 -----------------------------------------------------------------------------------------------------

            　　入力　　　　　　　　　　　　出力　　                 　　条件 最大設定

TOS-LINK 1, 2 +光同軸3,4 -----→RCA アナログ出力　　24bit 192kbps　入力はボタン切替

　　　　　同上                  　-----→TOS-LINK出力         24bit   96kbps   (入力出力共）

 PC側、マザーボード及びサウンドカードにデジタル出力は必要です（光出力端子、SPD-IF端子）

（デジタル入出力、RCAアナログを総て使う場合は最大96kbpsになります）

------------------------------------------------------------------------------------------------------

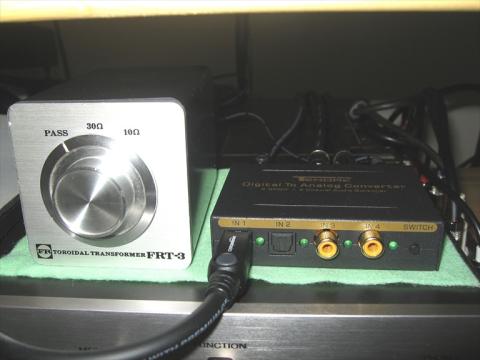

　　　　　　TOSLINK1,2入力 / 光同軸3,4   1～4切替スイッチ　　　　

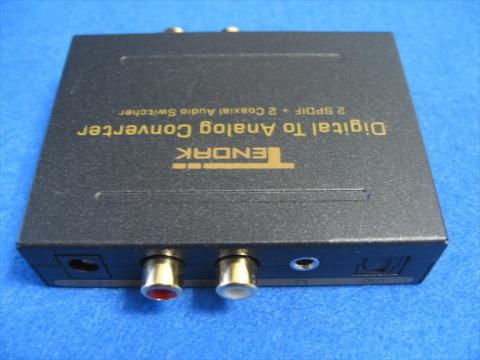

               左から電源5V IN / RCA出力 右, 左 / ヘッドホン端子 / TOSLINK出力（光出力）　

 　　　　　　　ACアダプターは100/240V 5.0V 1.0A です。　

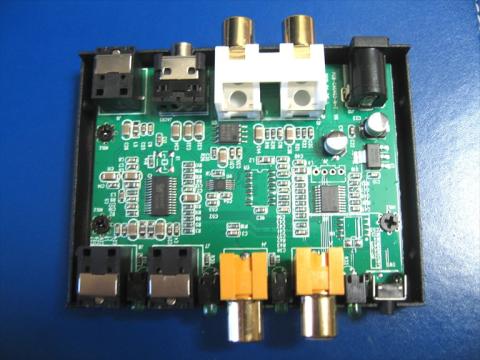

X'talが無いけど必要ないのですかね パターンは残っていますが...入力クロック同期？ システムクロックなんて必要ないのか...無いみたいですね　しかも電解コンデンサーは電源ラインだけで信号部分はチップコンだけで、大丈夫なのかなという感じですね　音は出ますが...

http://nw-electric.way-nifty.com/blog/2016/02/dacess-9d4c.html

　　　　　　　　　　　　セットは殆ど熱を持たないようで熱くないです。

アナログ出力は192kbps入力に対応してますが、当セットの光(TOS-LINK)出力は入力が96Kbps以下の場合に限定されます　入力192k→96kとはなりません

　　　　　  CDからREALTEKの光出力からIN1  と　OPTICAL OUT 同時に出力しました　

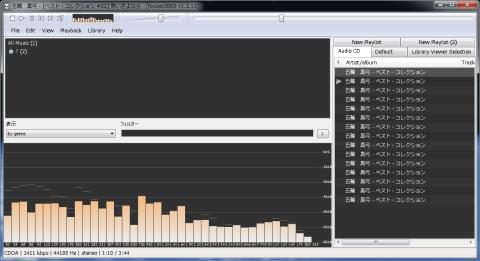

　　　　　　Foobar2000で再生中　結構良い音で再生できています　

WaveSpectra , WaveGene はefuさん製作のフリーウェアーです。

http://efu.jp.net/index.html

2017-03-27    Sweep波形画像追加

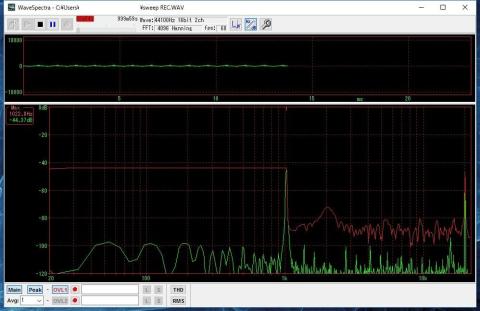

20Hz-20KHz Sweep 300sec 信号を作成　CD-RWに書き込みDVP-S707Dで再生

、今回のセットで信号を受けWaveSpectraで録画表示したものです　300sec位の信号で無いと

高域表示がだれるようです (Coaxial入力)
