今回は、先月開催された「MY MSI PC　自作ワークショップ」に参加した際にレビュー用として頂いたマザーボード「Z170A GAMING PRO CARBON」のレビューです。

このマザーボードはGAMING用に最適化されたBIOSと視覚演出機能を持っています。

マザーボードの仕様の概要を以下に掲載します。

１．対応CPU

　・　コネクタ:LGA1151

　・　CPU　　:第6世代IntelⓇCore(TM)i3/i5/i7プロセッサ及びIntelⓇPentiumⓇと

　　　　　　　 CeleronⓇプロセッサをサポート

２．チップセット

　・　IntelⓇZ170Aチップセット

３．メモリ

　・　DDR4スロット4本、最大64GB搭載可能

　　　DDR4 3600(OC)/3200(OC)/3000(OC)/2800(OC)/2600(OC)/2400/2133MHz

　・　デュアルチャンネルメモリアーキテクチャ

　・　ECC,un-bufferedメモリをサポート

　　　ECC UDIMMメモリ

　・　IntelⓇ Extreme Memory Profile[XMP]

４．拡張スロット

　・　PCIe3.0×16スロット×3[×16/×0/×4または×8/×8/×4]

　・　PCIe3.0×1スロット×４

５．オンボードグラフィックス

　・　HDMI(TM)ポート×1,最大解像度4096×2160 24Hz

　　　2560×1600　60Hz

　・　DVI-Dポート×1、最大解像度1920×1200 60Hz

６．マルチGPU

　・　3-Way AMDⓇCrossFire(TM)テクノロジー

　・　2-Way NVIDIAⓇSLI(TM)テクノロジー

７．ストレージ

　IntelⓇZ170チップセット

　・　SATA 6Gb/s×6(6ポートの内2ポートはSATA Expressと兼用)

　・　M.2スロット×1

　　　・PCIe3.0×4とSATA 6Gb/s規格、長さ4.2cm/6cm/8cmのM.2SSDカード

　　　・Turbo U.2ホストカードを使用する事でPCIe3.0×4NVMe Mini-SAS SSD

　・　SATAeポート×[PCIe3.0×2]

　・　Intel Core(TM)プロセッサ対応のインテルスマートレスポンステクノロジー

８．RAID

　IntelⓇZ170Aチップセット

　・　SATAストレージディバイスにて、RAID 0,RAID 1,RAID 5とRAID 10

９．USB

　・　ASMediaⓇASM112チップセット

　　　・バックパネルにUSB3.1 Gen2[Super Speed USB 10Gbps]ポート×1

　　　・バックパネルにUSB3.1 Gen2 Type Cポート×1

　・　IntelⓇZ170Aチップセット

　　　・USB3.1 Gen1[Super Speed USB]ポート×6 [バックパネルに2ポート

　　　　内部USB3.1 Gen1コネクタ経由で4ポート利用可能]

　　　・USB2.0[High-speed USB]ポート×8[バックパネルに4ポート、内部USB

　　　　2.0コネクター経由で4ポート利用可能]

10.オーディオ

　・　RealtekⓇ ALC1150コーデック

　・　7.1チャンネルHDオーディオ

　・　S/PDIF出力をサポート

11.LAN

　・　IntelⓇ 1219-V Gigabit LANコントローラ×1

12．ゲーマー向け機能

　・　MYSTIC LIGHT

　　　・16.8ミリオン色

　　　・16LED効果

　・　AUDIO BOOST 3

　　　・独立型設計のオーディオ回路

　　　・EMIシールド

　　　・デュアルヘッドフォンアンプ

　　　・高音質オーディオコンデンサ

　　　・金メッキオーディオコネクタ

　・　GAME BOOST

　　　簡単に始められるオーバークロック

　・　GAMING LAN

　　　・Intel1219-V Gigabitイーサネット

　　　・MSIネットワークマネージャ

　　　・Electric Wave Surge

　・　GAMING APP

　　　・システムモードの切り替え:OC/ゲーミング/サイレント

　　　・Gaming ホットキー

　　　・Gaming マウスマスター

　　　・Gaming LEDコントロール

　・　Nahimic

　　　・音響効果イコライザ

　　　・マイクロフォン・ノイズリダクション

　　　・HDオーディンレコーダー

　・　GAMING CDRTIFIED

　・　Open Broadcaster Software

　　　・H264[x264]とACCを使用する事でコード化

　　　・Intel Quick Sync Video [QSV]とNVENCに対応

　　　・数量無制限のシーンとソース

　　　・Twitch,YouTube,DailyMotion,Hitboxより多いドライブのRTMPストリーム

製品のパッケージです。(表面)

パッケージ裏面です。

製品構成です。

マザーボード本体です。

本体裏面です。

バックプレート等付属品です。

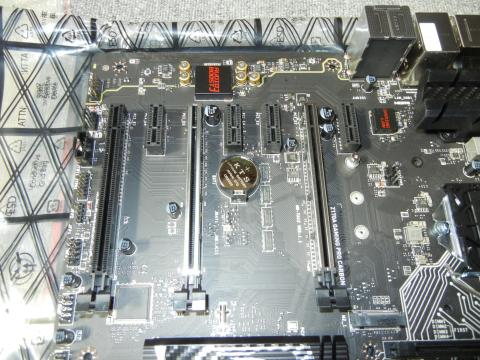

強力で重量のあるグラフィックスカードのために強化されたPCIスロットです。

さて、いよいよ組み立てです。

今回は、電源は手持ちがありましたのでそちらを使用しました。

それ以外は新規購入となってしまいました。…今回は予算の都合でグラフィックスはCPU内蔵GPUを使用します。

購入した製品は次の通りです。

先ずはケースです。

CPUです。

CPUクーラーです。

DDR4メモリです。

SSDです。

DVDドライブです。

OSです。

それではソケットの表示を確認してCPUを取り付けます。

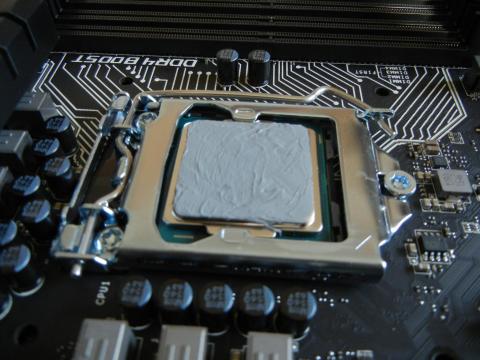

グリスを塗ります。

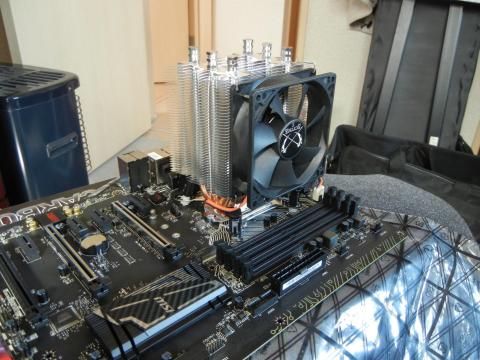

CPUクーラーを取り付けます。

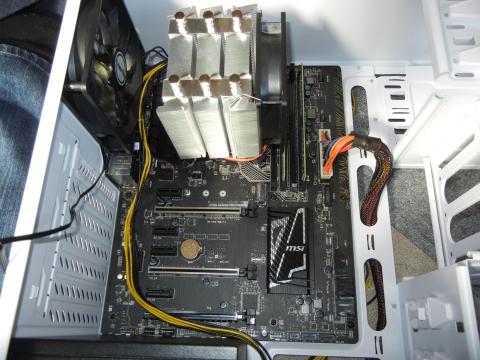

メモリを取り付けてネジ位置を確認し、ケースに取り付けます。

SSDを取り付けます。

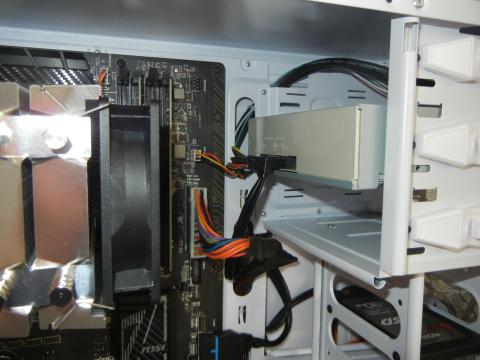

DVDドライブを取り付けます。

Power SW等の配線を接続します。

各接続を確認し、キーボードとマウスを接続して電源を入れ、F11を押します。

無事にBIOSが起動し、CPU、メモリ、SSD、ドライブが正常に認識されることを確認したら、ドライブにOSのディスクを入れ、BIOSの設定を保存し、終了します。

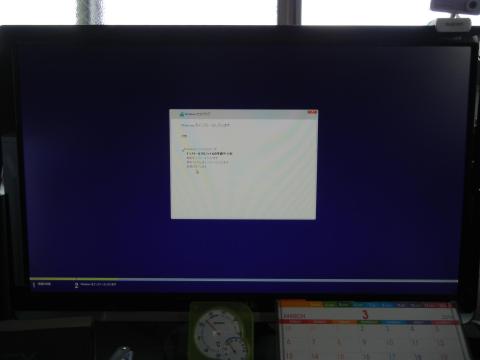

OSのインストールです。

問題無く進みます。

無事にインストールと認証が完了したのでベンチマークを取得します。

先ずはCHINEBENCHIです。

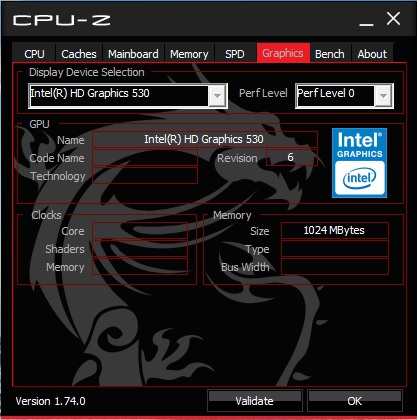

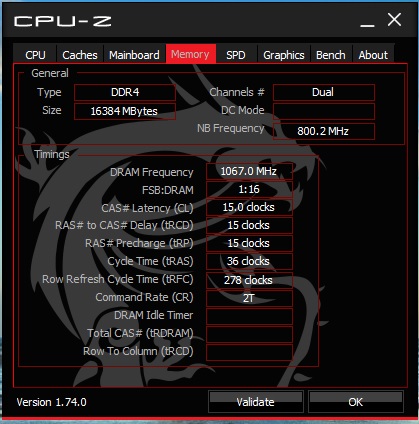

CPU-Zの確認です。…添付ソフトでした。

Crystaldisk Infoです。

SSDの速度確認です。…SSDを使い始めて随分立ちますが、たぶん始めて500MB/S越えを見ました。

マザーボード付属ののOC用、監視用ソフトです。

2枚目の写真の[GAME BOOST]を押すとCPU動作クロックが4200MHzになります。

OC(GAME BOOSTをON)にして3D MARKとFFベンチをしてみました。

まずは、FFベンチです。

次に3D MARKベンチです。

今回のこのmsiさんのイベントに参加して、期限が切られていましたので、正直迷いましたが現在のメインPCもIntelⓇ Core(TM) i7-3770で、レビューで頂いた物なので、思い切って自分で新たに購入して組み立てることにしましたが、その決断は正しかったと思います。

このPCなら、5年以上は現役で使えそうです。…途中で電源は交換する必要がありますが…うるさいので。(笑)
