PCM1704DAC基板を注文したときに、ついでに注文してみました。

ハイレゾ対応USB-DDCも幾つか使ってきましたが、主にXMOS系が多かったです。

DSDには対応していないものの、評判がよさそうなのでちょっとした興味で。

ポイントとしては、NZ2520SDが載っています。

なのでそこそこ高精度なクロックで動作するのではないかと想像します。

あと、3.3V独立給電型です。

現在、HKより輸送中ｗ

2016.01.13

本日、到着。

パーツは全て実装ずみなので、ヘッダピンのはんだ付けのみで完成です。

PCBのサイズは50mm×50mmと、とてもコンパクトです。

この基板の仕様ですが、Asynchronous（非同期）なのでPLLではなくクロックが実装されています。

（赤枠）

NZ2520SDが２コ実装されていますが、49.152MHz（44.1KHz系）、45.1584MHz（48KHz系）です。

また、バスパワーではなく3.3Vの外部給電で駆動することで、ＰＣ側とＧＮＤアイソレートされています。

出力は、MCKも出ていますが、今回は接続しません。

P2D基板側でBCKを逓倍したMCKを生成してくれるので。

インストールは簡単でした。

DIYINHKのサイトから、USBドライバーをダウンロードしインストーラでインストールします。

XMOS系と同様、USB接続しておかないとインストーラーが走りません。

と、

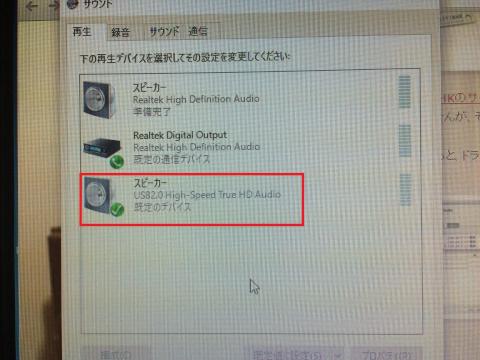

無事、認識しました。

あとは、foobar2000でドライバーを選択すれば、出音可能です。

＜同期、アダブティブ、非同期＞

USBオーディオインタフェースにはこの３種類があるんだそうです。

本基板の仕様は非同期方式です。

非同期方式の有利な点は、（私の理解によれば）

データ転送と、これを基板に実装されたクロックによる正確な時間軸でのデータ出力が非同期に処理されることで低ジッターを実現できるということです。

PCとの間でのデータ転送は、必ずしも一定のスピードでデータ転送されるとは限らないので、

PCからのデータ受信タイミングが遅延することもあり得ます。

このタイミングをそのままDACへ送り出す時間軸に同期させてしまうと、これがジッターとなります。

これを非同期で行うことで、データ転送とデータ出力の関係を断ち切り音質の向上がはかれるという仕組みです。

参考URL

http://www.usbdacs.com/Concept/Concept.html

音の印象など

BBGと入れ替えて接続してみました。

CM6331A->（I2S）->P2D（ジッタクリーニング＆リクロック）

->（I2S）->WM8804->(S/PDIF）->DAS-702ES

と、こうなります。

BBGとの比較ではあまり大きな違いはありませんが、中低域はBBGのほうがもっと出ている感じがします。

CM6331A基板のほうがさらに緻密な印象を受けますが全体的にこじんまりとした鳴り方かも。

ただし、BBGのほうが「音楽として引きこまれる」雰囲気がありますね。

CM6331Aは音は悪くないんですが、ちょっと冷たい感じがします。

XMOS系USB基板と比較して、約半額程度の値段なのでコスパは割と良いと思います。

DSD対応ではないので、DSD再生が必要な方は選択肢からはずれると思います。

2016.01.14

今日も聴いていますが、残念ながらBBGのほうが解像度、空間表現でまさっています。

この基板は、精緻でキレイな音が出ますが情報量は今一歩。

ということはBBGが優れているのかも。

DAS-702ESとの相性が良いですねぇ。
