3000円のオシロキット。

オシロスコープのキットが15GBP(英ポンド=2700円くらい) ということで購入&製作してみました。


手配先(実際に購入しました):
http://www.ebay.com/…/SainSmart-DSO138-2-4-TF…/121657211184…

今は、基板の色が変わっているようです。



きっかけ(Julianさんの動画):

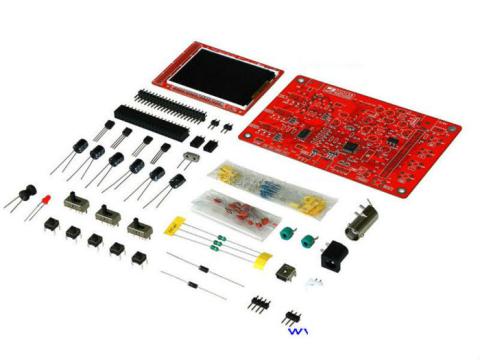

面実装の部品は基板に実装済みですが、他の部品はバラバラで届きます。

説明書も付いてきますが、回路図などを含む詳しいものはダウンロードできます。

http://www.jyetech.com/Products/LcdScope/UserManual_138.pdf



作るのに半日くらいかかりました。

S8550 というトランジスタは、ピンの順がちょっとかわっていました。

https://www.fairchildsemi.com/datasheets/SS/SS8550.pdf

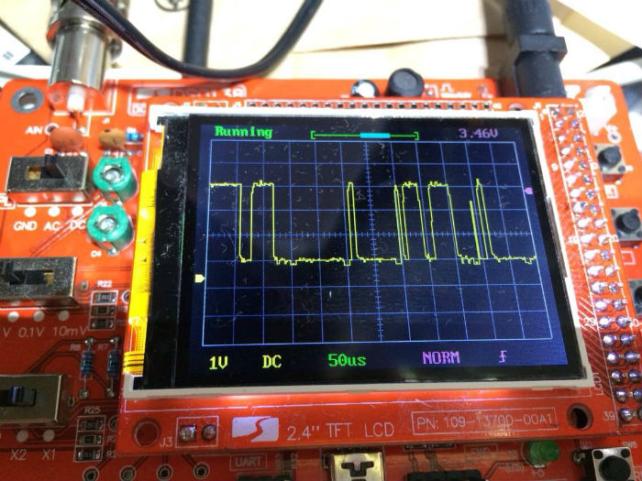

波形、ちゃんととれてます。





秋月でも扱い始めたみたいです。

http://akizukidenshi.com/catalog/g/gK-09710/

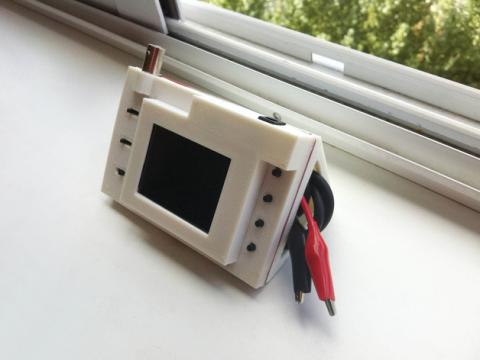

ケースも作ってみたいところ。3Dプリンタのデータもあるみたい。




  • 購入金額

    2,940円

  • 購入日

    2015年06月頃

  • 購入場所

    ebay

29人がこのレビューをCOOLしました!

コメント (10)

  • タコシーさん

    2015/11/13

    オーディオ帯域なら充分で、BNCコネクター、ケーブルも付いていて良心的です
    作るのが好きな人には面白いですね
  • ちばとどさん

    2015/11/13

    タコシーさん、

    コレで十分な場面ってけっこう多いです。
    買い方によっては、プローブが付いてなかったり、初期には面実装部品も未実装で提供されたり、いろいろのようです。
  • CR-Xさん

    2015/11/13

    タコシーさんの仰るように、ちょっと前ならこれで充分だったのですが、最近はDACも自作の時代MHz帯域まで欲しくなっちゃうんですよねえ。
