AMDの最新APU ”Godavari” と、Windows10へネイティブ対応するMicroATXマザー。

A88マザーとしては比較的古株で、末尾の”V2”からも判るが、本製品は”V1”があった。

ただ、仕様は完全に一致（チップも含めて）しているため、スロット色変更程度のマイナーチェンジ版である可能性が高い。

製品仕様のほうは、特徴がないのが特徴という言葉がピタリと当て嵌まる。

A88チップ搭載マザーとして「過不足ない構成」であり、特殊な部分が一切無い。

箱の方も、実にシンプル。どんな製品だかサッパリわからん。

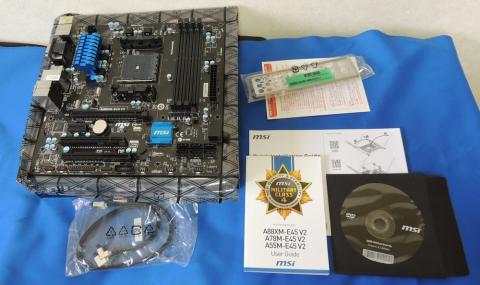

中身のほうも、実にシンプル。SATAケーブルとIOパネル以外、なんにも付属しない。

なお、相変わらずだがこのメーカー、マニュアルの記載内容が不足気味。
余り厳しい事は言いたくないが、メモリのDualChannel動作スロット位置くらい書いとけと。
確かに、”一番右が#1slotで、#3SlotでDualChannel”程度のことは確かに読まずとも予想は付くが、それは組み慣れているからこそ予想出来ることであって、初心者がこのマニュアルを頼りに組もうとしたら、メモリの正しい装着位置が判らず途方に暮れるだろう。

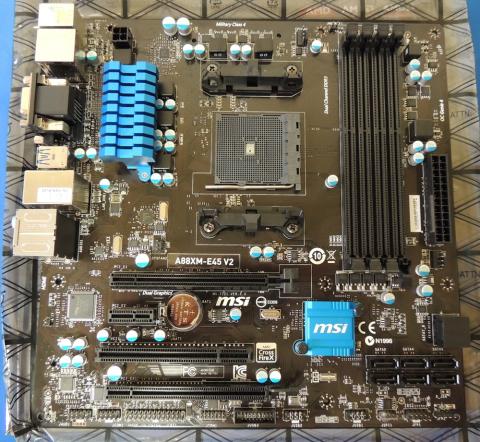

マザーの全景。
OC向けとか、ゲーミング向けの製品ではないので、非常に簡便に纏っている。スロットの色分けがされていないため、結構地味な印象。

CPUの周囲が大きく空いているので、クーラーの選択肢は広い。
装着時の干渉物が少ないので、クリップが固定し辛いクーラーでも比較的取り付けやすい。

なお、PCI-Expressは上下共にx16が確保されているが、下段は「GEN2」。
搭載するAPUがFM2+でない場合、上段もGEN2動作になるので、挿すカードによっては全速が出ない可能性があるので、注意されたい。

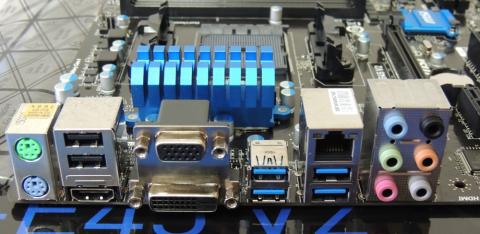

バックパネルI/Oも、これまた非常に標準的な仕様。
PS/2がキーボード・マザー双方付いているので、KVM利用などでは便利そうだ。

FM2+以上のAPUを実装した場合、HDMIは4k、DVIは2k出力に対応する。
また、アナログを含め3Portは同時出力可で、トリプルモニタが簡単に構成可能。

LANは1000Base-T対応で、チップはRealtek。

ちょっとコスト上がってもいいから、broadcom載せて欲しいなぁ。

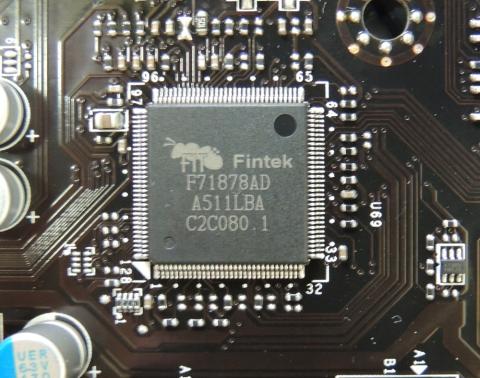

比較的目立つ位置に実装されている、アリさんマークのFintek F71878AD。
シリアル、パラレル、PS/2ポート実装用のSuperI/Oチップ。

ポートはPS/2以外非実装だが、基盤にピンヘッダは用意されている。

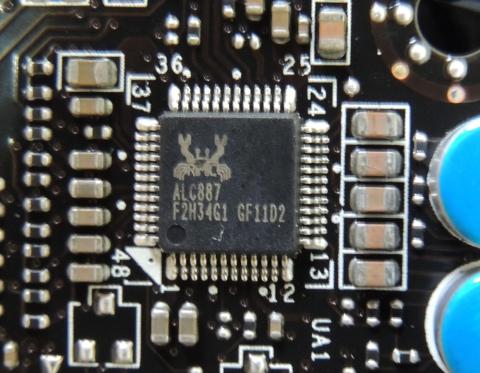

お次は御存知、カニさんことRealtekのALC887。
7.1ch対応のSoundチップで、Realtek製品の中ではわりと上位に属する。

但し、Sound周りの実装がごくごく普通なせいか、音質は割と普通。
ノイズは殆ど感じられないものの、スピーカーを繋いでみるとX99-Deluxeのなどと比べて「下っ腹が出ない」というか、中盤から下の辺りの重厚さに欠けている印象。

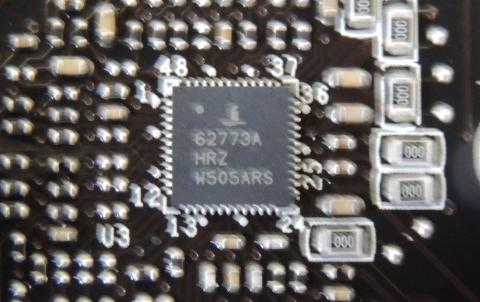

ちょいと焦点ブレてるが、intersil製のPWMレギュレータ、ISL62773A。
AMDのFusionAPU専用品で、CPUの左上あたりに実装されている。

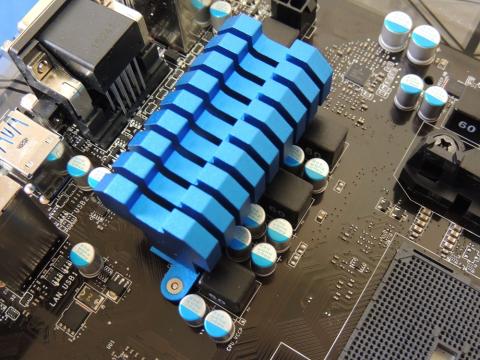

電源制御部。こちらだけがヒートシンク付き。
ちなみに、CPU上部にも同様の回路があるんだが、そちらにはヒートシンクがない。

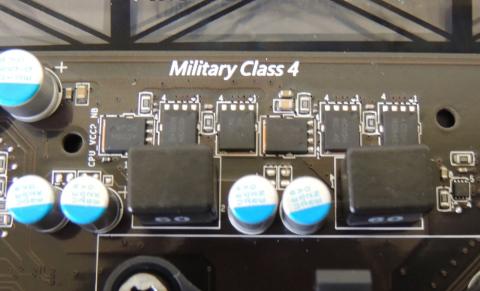

こっちが、ヒートシンクがない方。
一応、ヒートシンク固定用の穴だけは残ってるが、ヒートシンクはない。

たぶん、飾り程度の存在で、実際には無くてもどうにかなるんだろう。

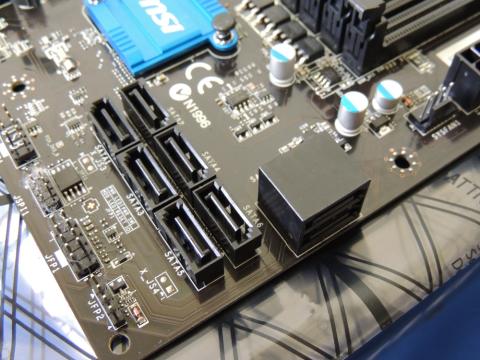

A88の標準機能だけで実装された、SATAコネクタ郡。
ちなみに、A88は基本機能だけでSATA6Gがx8Port実装である。

RAID5やRAID10といった上位のRAIDレベルにも対応しており、制御系のアプリケーションは、業務用RAID向けに匹敵する豪華仕様。

ストレージ大量実装したPCを作る場合、A88チップの板を使うと安価に作れてお勧め。
