以前登録したコチラの続きです。

5個あるので、場合によっては全5回でお届けします(ナニ。



今回は不良解析ということで、ちゃらっとX線で丸裸にしてきました(ワォ。

不良の原因が実装不良にあれば何か見えるといいなぁなんて思ってます。

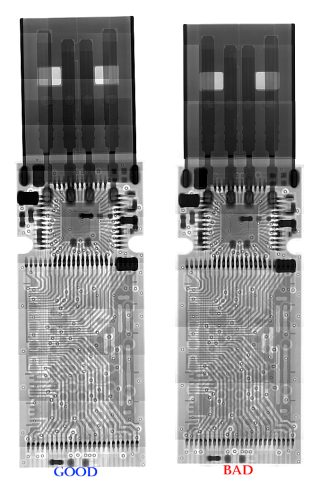

一応全部を投影するとこんな感じです。

うん、全景だと何が何やらさっぱりですね。

さっぱりなのですが、うん、おかしくね?

なんか基板の配線パターンが2種類いるんですけど?

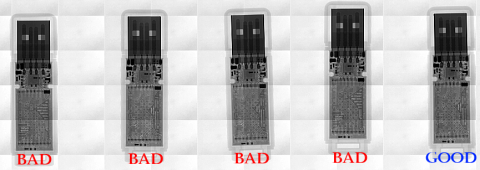

ぁぃ、てなわけで種類の違うのをクローズアップしてみます。

両方動作不良だったものから選んでいるのですが、

違い、わかりますか?

まぁこれはそんなクイズではないので、大きく見える範囲で拾ってみます。

はい、赤枠で囲った部分です。

上の小さいのはコントローラだと思われます。

左側は長方形、右側は正方形。

うん、同じロットの中で石(コントローラIC)変えやがったな!?

こゆ時はもう型番ごとかえてくれよ。



はい、でお次に下の部分。

うん、あからさまに配線パターンが違いますね?

つか色々パターンの引き回し自体が変わってますよね?

いや、ね。

もうこれだけ変えたら別物でしょうよ、フツー。



うし、これだけ違えば動作品と不良品でも違いがあるよね。

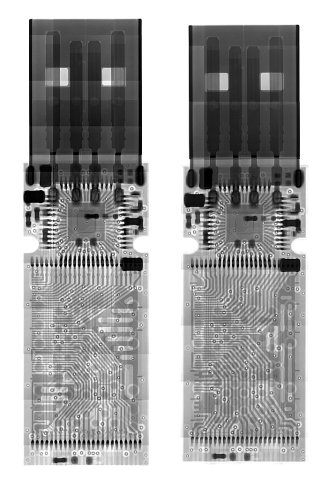

でわでは見比べてみましょうか、ドーン。

…いや、わっかんねーし。



乗ってる石は違うっぽいけど、パターンとか一緒だし。

コンデンサ周りもヌレ不良とかマンハッタンとかなさそうだし。

これだと細くて見えづらいけどワイヤーボンディングも切れてるわけじゃなさそうだし。

実装でこけてるようには見えねーんですけど。



てことは完全にモノの不良ってことでいいんですかね?



とゆわけで第2回はたかだか200円のUSBメモリをX線なんかで透視したけど動作不良の理由はちんぷんかんぷんでした、の回でした。

次回タイトルは Fix it! 貴様の全てを微分する!! Coming soon!!



…ぇ、やるの?(爆
