RPi B+とSabreBerry+との組み合わせでスイッチング電源から、アナログ式(ドロップレギュレータ)に変えたところ、目に見える効果があった。
しかし、RPi自体せっかくコンパクトなのに、電源回路まわりが大型化することは否めない。
その中でも一定の効果を期待しつつ、最小限のサイズにおさめるべく取り寄せてみた。
基板サイズは、144.8mm×101.6mm
この基板上に、1.8V、3.3V、5Vのシリーズ電源が確保される。
http://easyaudiokit.hobby-web.net/bekkan/manual/DCPowerUnitforRaspberryPi.pdf
また、RPi ModelB、RPi Model B+両方の基板に対応したスペースが確保されており、
RPi Model B+の場合は、基板上のレギュレータをスキップし、直接上記3種類の給電を行える(要改造)
さて、ようやく組み立てる時間ができたので早速、製作にかかる。

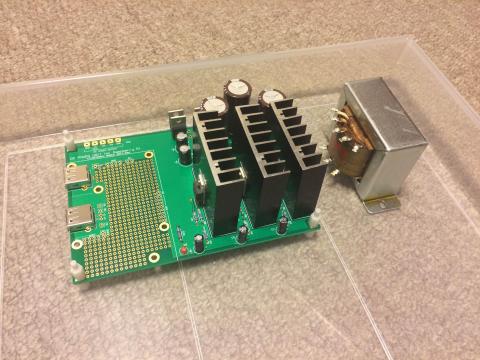

電源基板なので、パーツが少なくあっという間に組みあがる。
組み合わせるトランスは、これ。
また、整流ダイオードは以前、CR-Xさんから分けていただいたこれを使うことにした。
耐圧600V、2AなのでRaspberry Pi 2 B+を組み合わせる場合でも十分な容量。

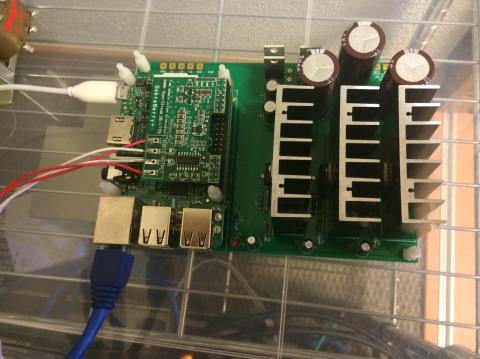

Raspberry Pi B+を仮り組みで組み合わせてみる。
まだトランス接続していないけど、雰囲気だけw
あと、DAC基板側の電源も用意しなくっちゃ。5Vもしくは3.3Vが別にあれば良いね。
-
購入金額
2,900円
-
購入日
2015年02月23日
-
購入場所
Fujiwaraさん
CR-Xさん
2015/02/23
きっと音も最高でしょう!、ケースは如何されます?
mr_osaminさん
2015/02/23
これにまだトランス付きますからねぇ・・・(汗
とりあえず、トヨズミの1A買ってきました。(秋月で@1,050)
ケースは当面、100均のプラケースかなwww
yosyos888さん
2015/02/23
私は、まだArduinoのVUメーターで悩んでいます。
mr_osaminさん
2015/02/23
今は、基板、部品調達の段階でして、実際の製作は来月中旬くらいになる見込みです。
mr_osaminさん
2015/02/23
更にアイソレータ組み合わせると、もう1系統別電源が必要ですw
こちらは、手持ちの電源で行くか、それとも・・・(ますます巨大化)
CR-Xさん
2015/02/23
mr_osaminさん
2015/02/23
外すかなぁ、もったいないなぁwww
yosyos888さん
2015/02/23
これを買われたという事は、外すっていうことですよねw
mr_osaminさん
2015/02/23
まぁ、外しますけどねw
CR-Xさん
2015/03/18
思ったより大きく見えない。
電源基板があとほんの一廻り小さければ、HEN110620Bに納まるのになあ…
mr_osaminさん
2015/03/18
これから出るかもw
そうなんです、組み上げてみると思ったよりコンパクトでした。
ケースは悩みどころです。
それと、アイソレータ挟んだときのサブ電源はとりあえず5VのACアダブタ使いますが、
最終的にはトランスもう一基使おうかなと考えるとケースが悩ましい。
巨大化は免れないです。
