レビューメディア「ジグソー」

ケースに加工が必要。500万台売れたマイコンのクアッドコア仕様

ラズパイことRaspberry Piのクアッドコア仕様です。
ボードは1つ前のB+と同デザインですが、チップが変更されてCPU4コア、メモリがDDR2の1GBになりました。

更新: 2015/03/07

基板の外見

ケースに入れる前に写真を取りました。
大きく見えますが、USBやHDMIから分かる通りコンパクトです。
分厚目のコンデジくらいだと思ってください。

斜め上から
斜め上から

上から
上から

電源部
電源部

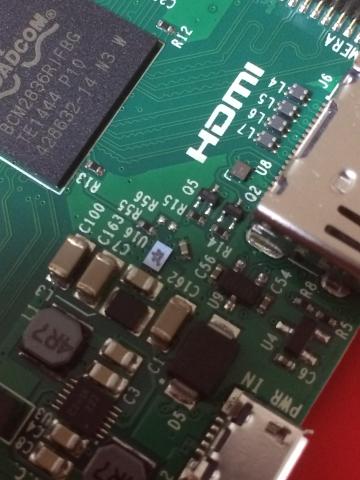

中央で光ってるのが問題のチップ
中央で光ってるのが問題のチップ

このモデルでは、キセノンフラッシュやレーザーポインターを浴びるとフリーズする問題が報告されています。
この問題の原因が、電源部で少し違う色をしているチップU16です。
このチップ、小型化のためにシリコンダイに足をつけたような構造をしているそうで、強い光を浴びるとシリコンダイにまで入り込むんだとか。
一般的な製品なら問題にならないんですが、基板むきだしのラズパイだと問題が出てしまいました。
ケースに入れれば普通は見えませんので、あまり心配することではありませんし、どうしても不安ならガムテープでも貼っとけばいいのです。

更新: 2015/03/07

ケースの加工について

ラズパイ2は先代のB+とデザインが共通です。
なのでケースは流用できます……が、部品の違いがあるためそのままでは入りません。
ニッパーで少しだけ削る必要がありました。

加工前。基板が収まらない
加工前。基板が収まらない

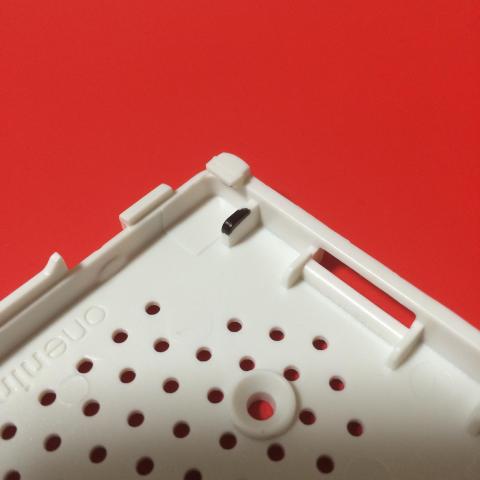

削る前。黒く塗った部分を削る
削る前。黒く塗った部分を削ります

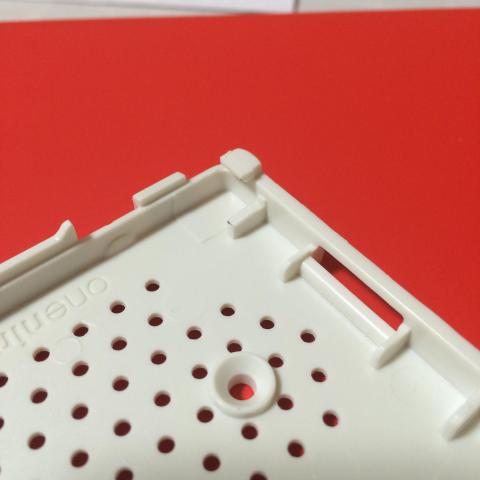

削った後。
削った後。数ミリをニッパーでもぎ取る感じです

キレイに収まりました
キレイに収まりました

カバーをかぶせた状態
カバーをかぶせた状態

ケースへの収納完了
ケースへの収納完了



ケースに入れてから気づきましたが、上蓋は少し隙間ができるようになっています。
フラットケーブルを外に出すためのようです。

ケースの隙間(1)
ケースの隙間(1)

ケースの隙間(2)
ケースの隙間(2)

microSDカード
microSDカード

  • 購入金額

    5,100円

  • 購入日

    2015年03月06日

  • 購入場所

    マルツ
