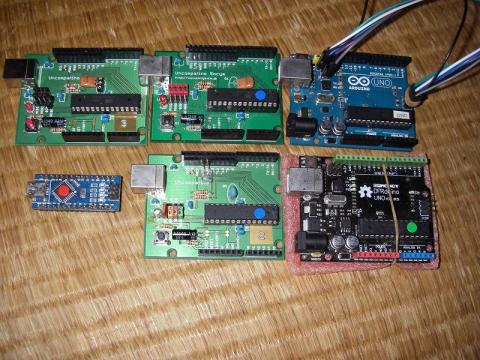

実はこの互換機、Uncompatinoの名が示す通り、完全互換ではありません。

まず最大の欠点として、ICSPヘッダがありません。

これではEthernet shieldなどのICSPヘッダを利用するシールドが使えません。

クロック発生源であるセラロックも高信頼の村田製作所製ではなく、ZTTという台湾のメーカーを使用しています。3台の内1台を村田のセラロックに置き換えましたが、ZTTは誤差が酷いです。

以下、Uncompatinoもとい似非Arduino互換機の写真です。

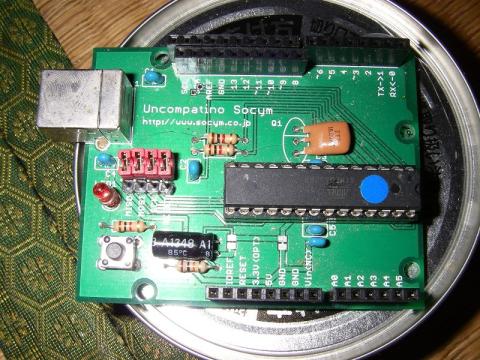

初号機。

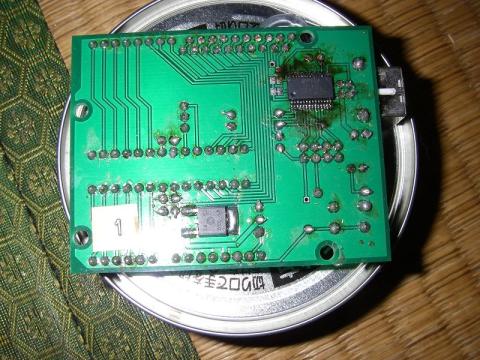

初号機の裏面。

最大の難関は28ピンSSOPパッケージのFT232RLの面付けでしょう。初号機は失敗に失敗を重ねた結果、ヤニとフラックスで汚れています、でも問題なく動くから大丈夫ｂ。

ちなみに余談ですが、本に書いてある「ご飯粒を利用した面付け」の方法では、パッケージからご飯粒がはみ出して、ハンダ付けの際にでんぷんの燃える匂いがして、あまつさえハンダ付けしにくいSSOPパッケージのハンダのノリが悪くなってしまいます。

1粒ではなく、0.3粒位が丁度いいかと思われます。

面付けが終わったら、位置をよぉーく、よぉーく・・・確認して、一気にハンダを盛ります。ブリッジ覚悟で盛りまくります。

その後、ハンダ吸い取り線で余剰ハンダを吸い取ります。

手先の器用さが要求される割に、出来上がった互換機は互換が微妙な互換機です。まあこれも電子工作の醍醐味、ということで。

そこらへんを楽しんでやれる方にとっては面白いブツかもしれません。

#でもまぁよほどのMでないとアレだわなｗ

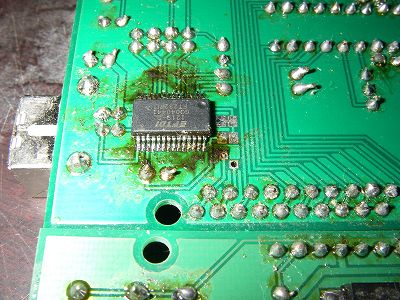

初号機のFT232RLチップ。

ヤニとフラックスでベタベタです。

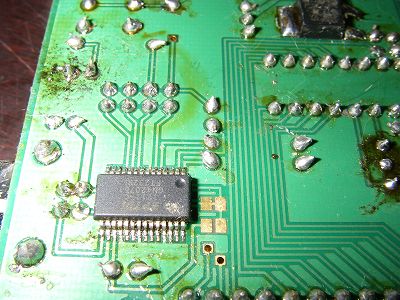

2号機は初号機よりパワーアップしています。Mprogを用いて、内蔵EEPROMを書き換え、ベンダIDを「Uncompatino mkII at FT232RL」にしました。
